IK-R系列调速电机
调速电机：
1、 调速电机是控制器和电机组合的产品，由于电机和控制器只需一次连接，故不需要单独接线。速度调节由安装在外部的电位器便可简单进行，在控制器上安装了速度控制器回路、电机用的电容、速度设定器。其中单元式速度控制器无瞬间停止功能；
2、 用控制器的速度调节器进行速度调节，可在50HZ为90-1400的r/min，60HZ为90-1700的r/min范围内调节速度。
电动机型号表示：
5 I K 60 R GN – C F E
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
|
①
|
电机尺寸 0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm
|
|
②
|
类型名称 I：感应电动机 R：可逆电动机 T：转矩电动机
|
|
③
|
系列名称 K：K系列
|
|
④
|
输出功率 例如60：60W
|
|
⑤
|
R：表示带调速电机 无：表示未带
|
|
⑥
|
转轴形状 GN：GN型齿轮轴 GU：GU型齿轮轴 A：圆轴型 A1：键槽型
|
|
⑦
|
电源电压-极数
A：单相100V50/60Hz4P B：单相110V50/60Hz2P
C：单相220/230V50Hz4P D：单相22050Hz2P
E：单相110/120V60Hz4P H：单相220/230V60Hz4P
S：三相200/220/230V50/60Hz4P S3：三相380/400/415V50/60Hz4P
T：三相200/220/230V50/60Hz2P T3：三相380/400/415V50/60Hz2P
|
|
⑧
|
T：带端子箱型 F：带风扇 FF：带强制风扇 M：无励磁动作型电磁制动电机
|
|
⑨
|
附电容器种类 J： 单相100V、110V、120V用电容器 E：单相220/230V用电容器
|
减速器：
5 GN 15 K
① ② ③ ④
|
①
|
减速机尺寸0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm
|
|
②
|
齿轴类型 GN：GN型齿轮轴 GU：GU型齿轮轴
|
|
③
|
减速比 15：减速比15
|
|
④
|
轴承种类 K：滚珠轴承（对GU型方箱体标注为KB）
|
| 系列参数： | |

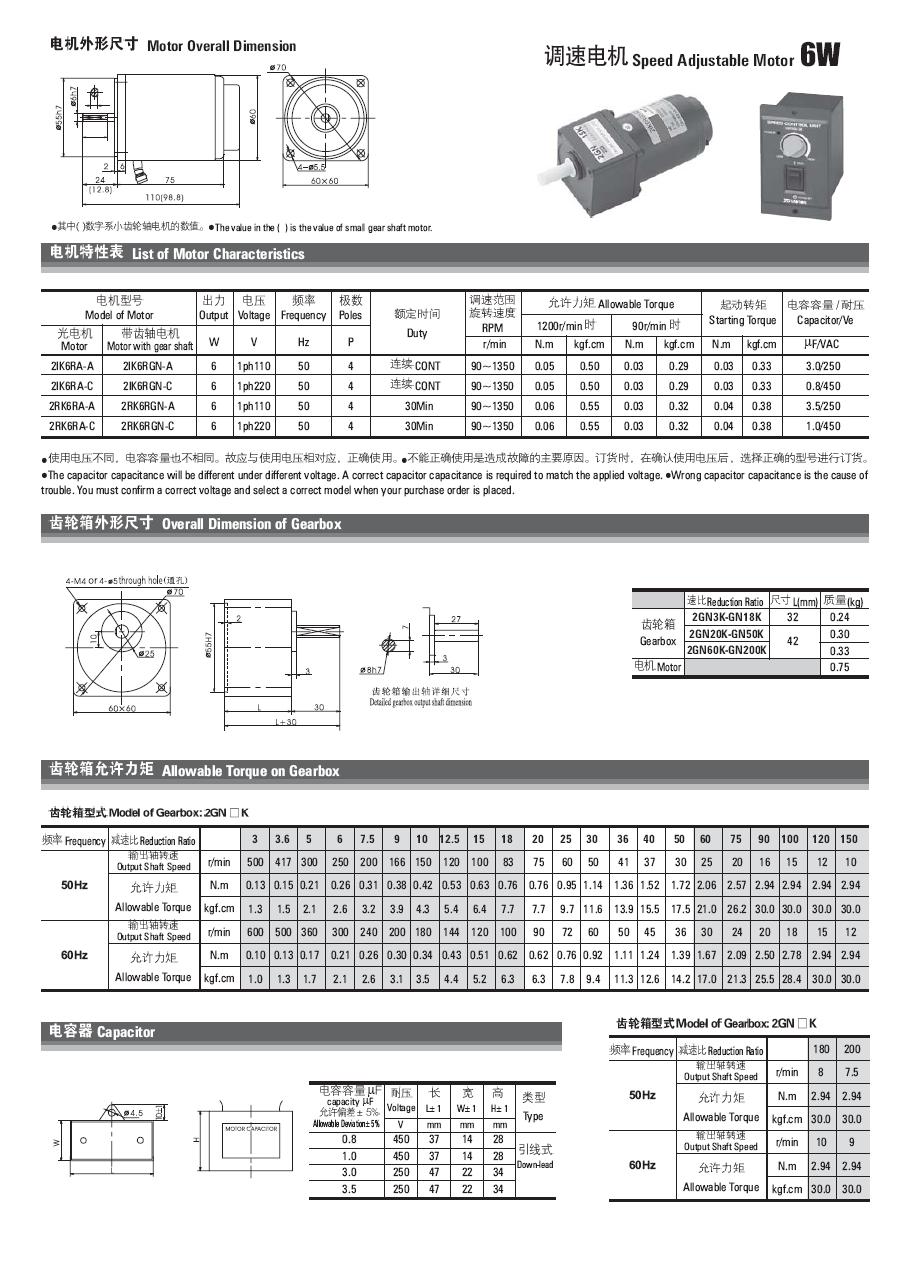

| 1.2IK6R电机特性和外形尺寸 | |

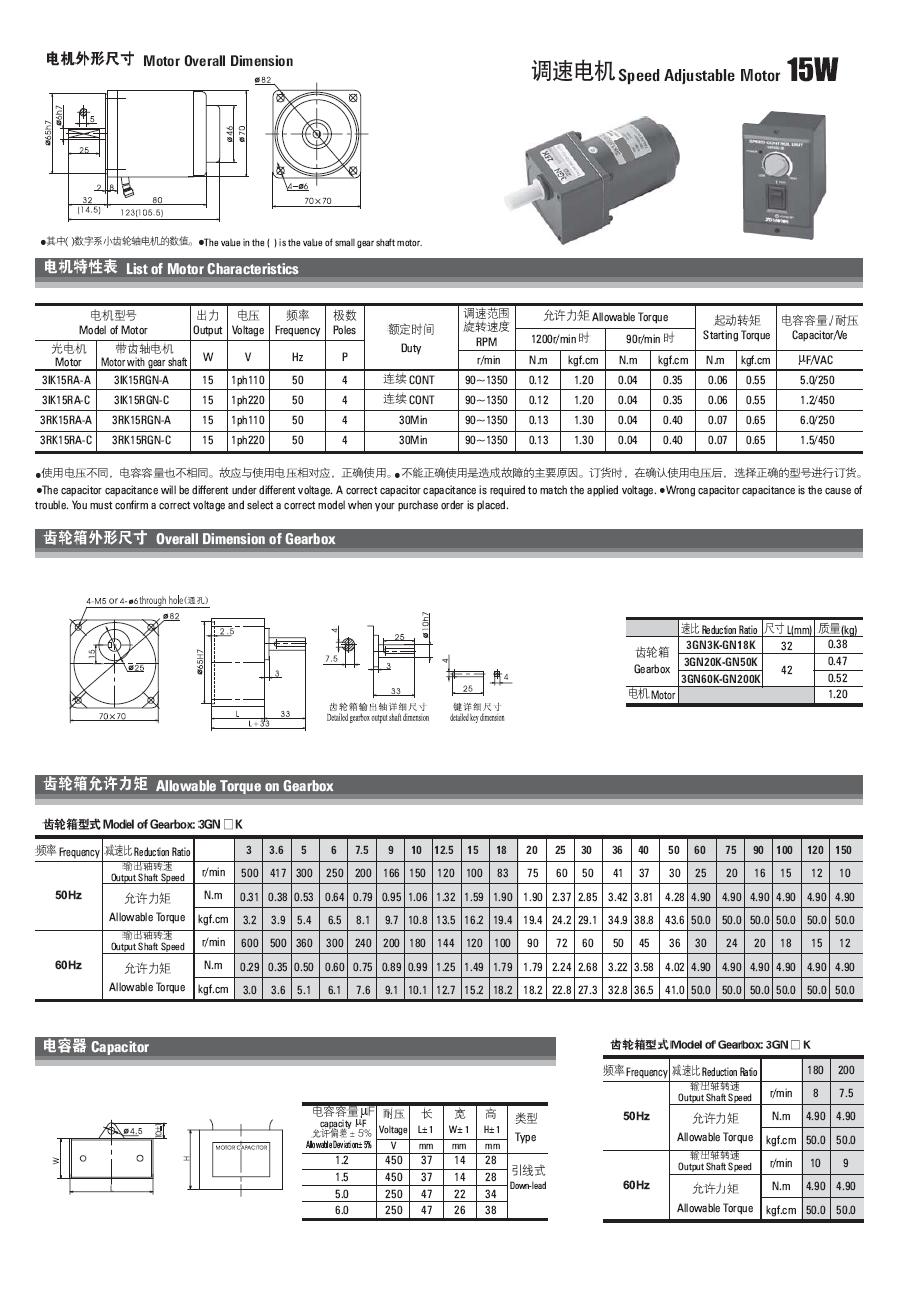

| 2.3IK15R电机特性和外形尺寸 | |

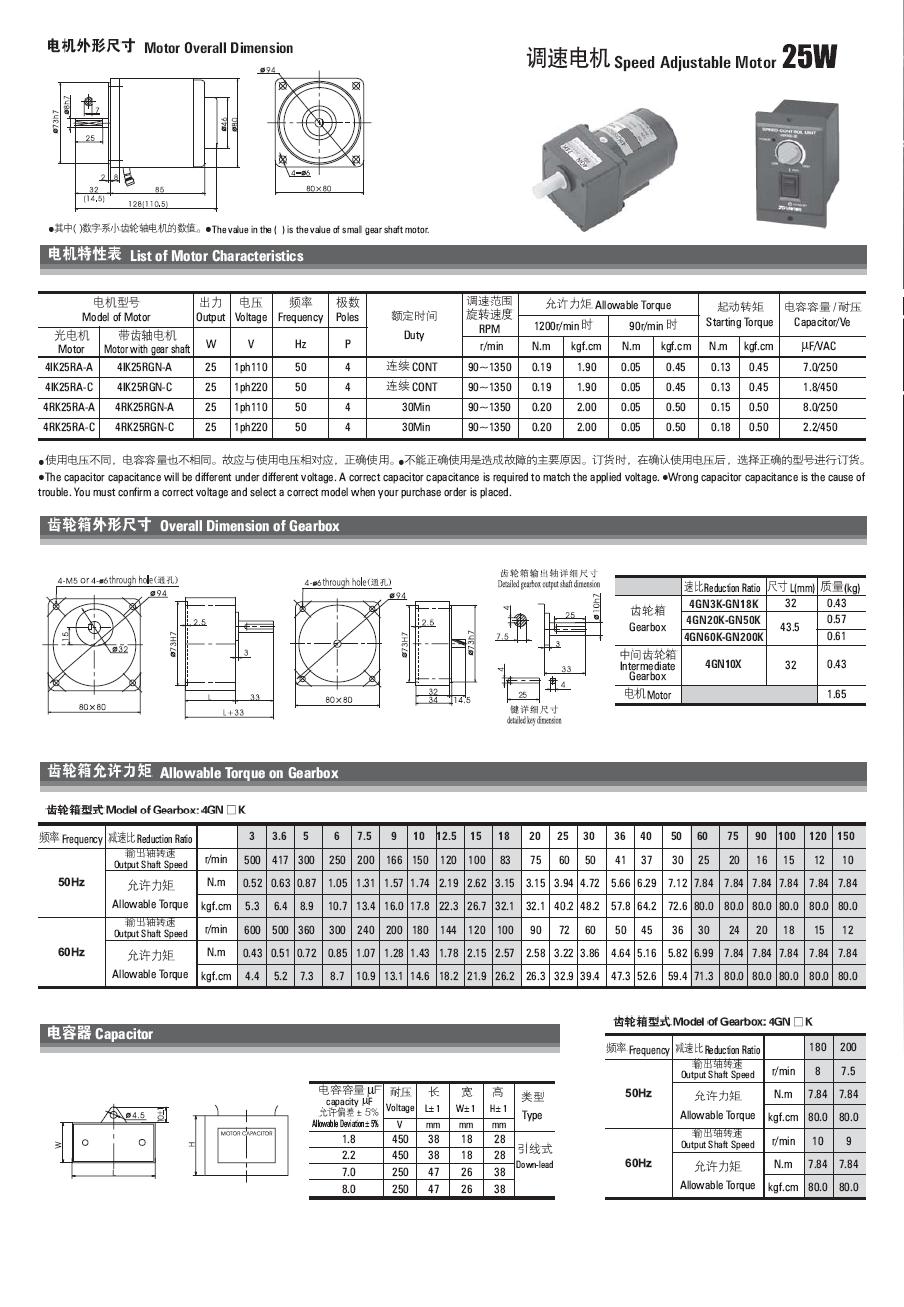

| 3.4IK25R电机特性和外形尺寸 | |

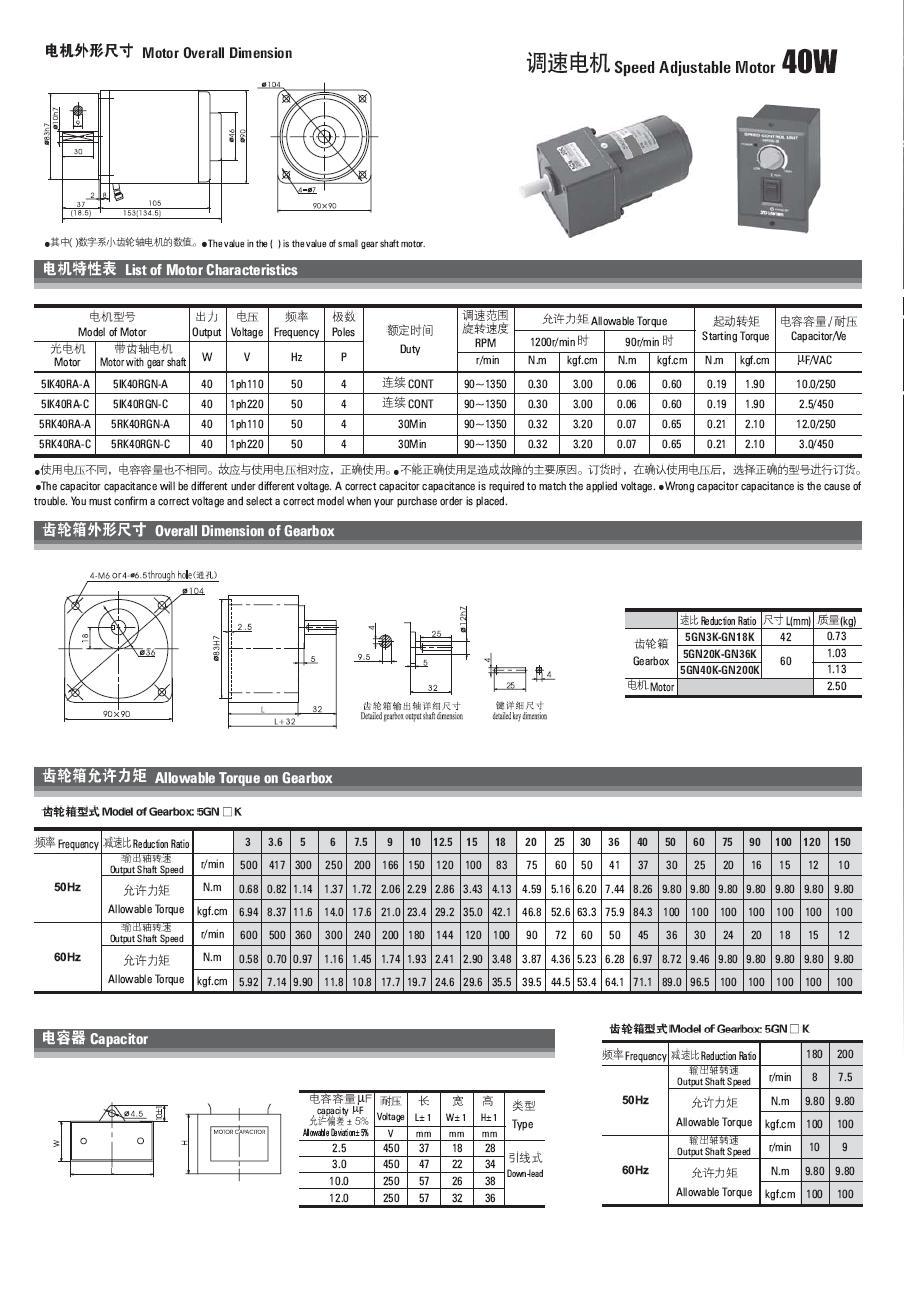

| 4.5IK40R电机特性和外形尺寸 | |
| 5.5IK60R电机特性与外形尺寸 | |
| 6.5IK60R-GU电机特性与外形尺寸 | |
| 7.5IK90R-GU电机特性与外形尺寸 | |
| 8.6IK140R电机特性和外形尺寸 |
