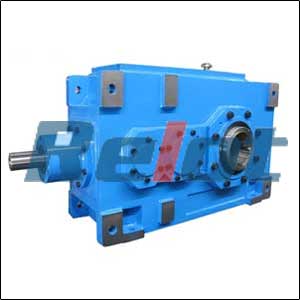

H/B系列大功率齿轮箱

H/B系列大功率齿轮箱分为平行轴圆柱齿轮减速机和直交轴螺旋伞齿轮-圆柱齿轮减速机两大系列,实现平行轴、直交轴、立式、卧式通用箱体,直线多面结构、美观新颖、安装方便、精密磨齿、渗碳机和吸音箱体结构、使噪音低、承载大、寿命长。
H/B系列大功率齿轮箱广泛应用于重型装配机械工业。
速比:1.25-450
输出转矩:0.62KNm-75KNm
电机功率:2.8Kw-3929Kw
系列参数:

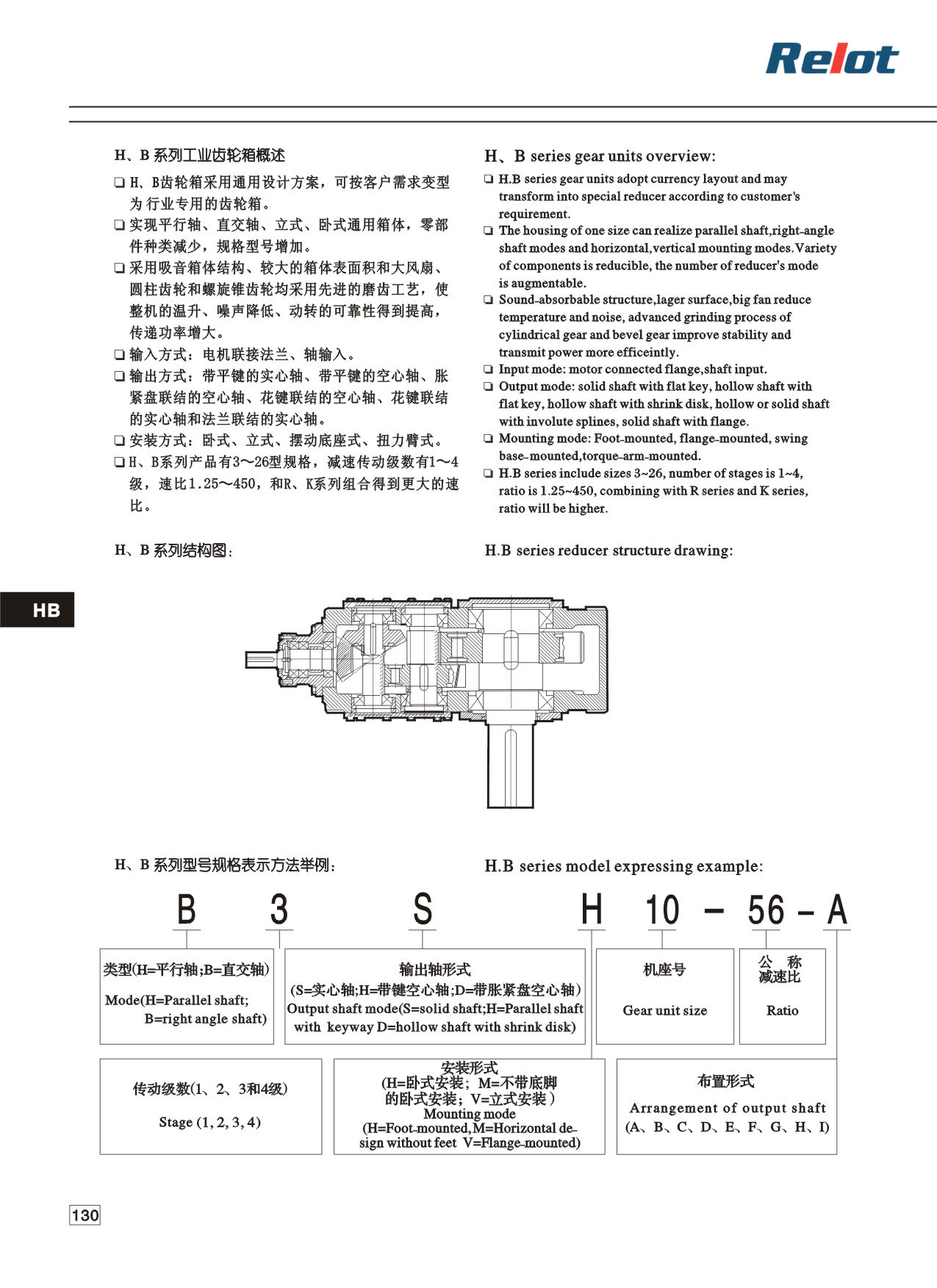

1.H/B系列大功率齿轮箱结构图与型号标记

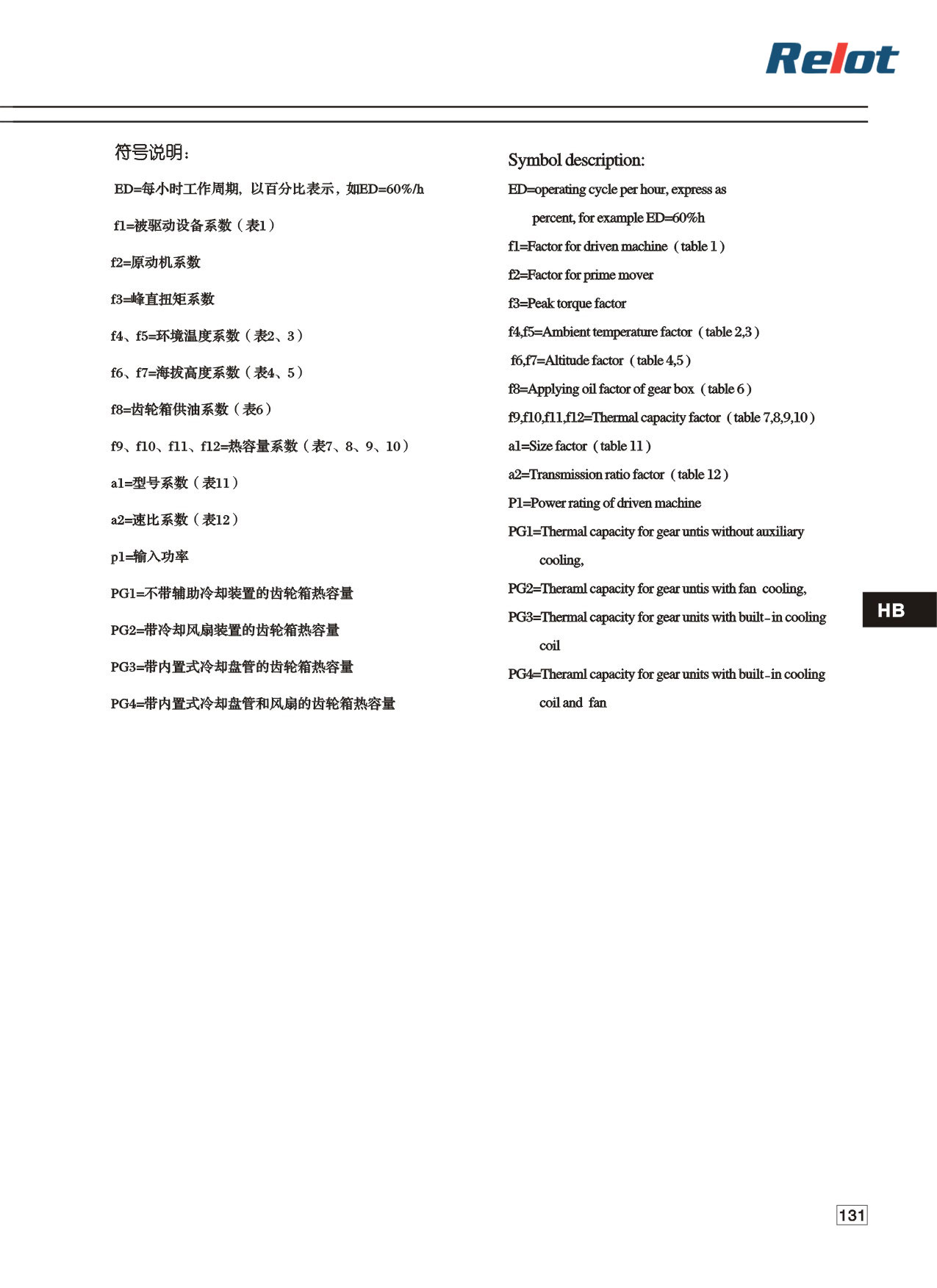

2.H/B系列大功率齿轮箱符号说明
3.H/B系列大功率齿轮箱结构选型与举例

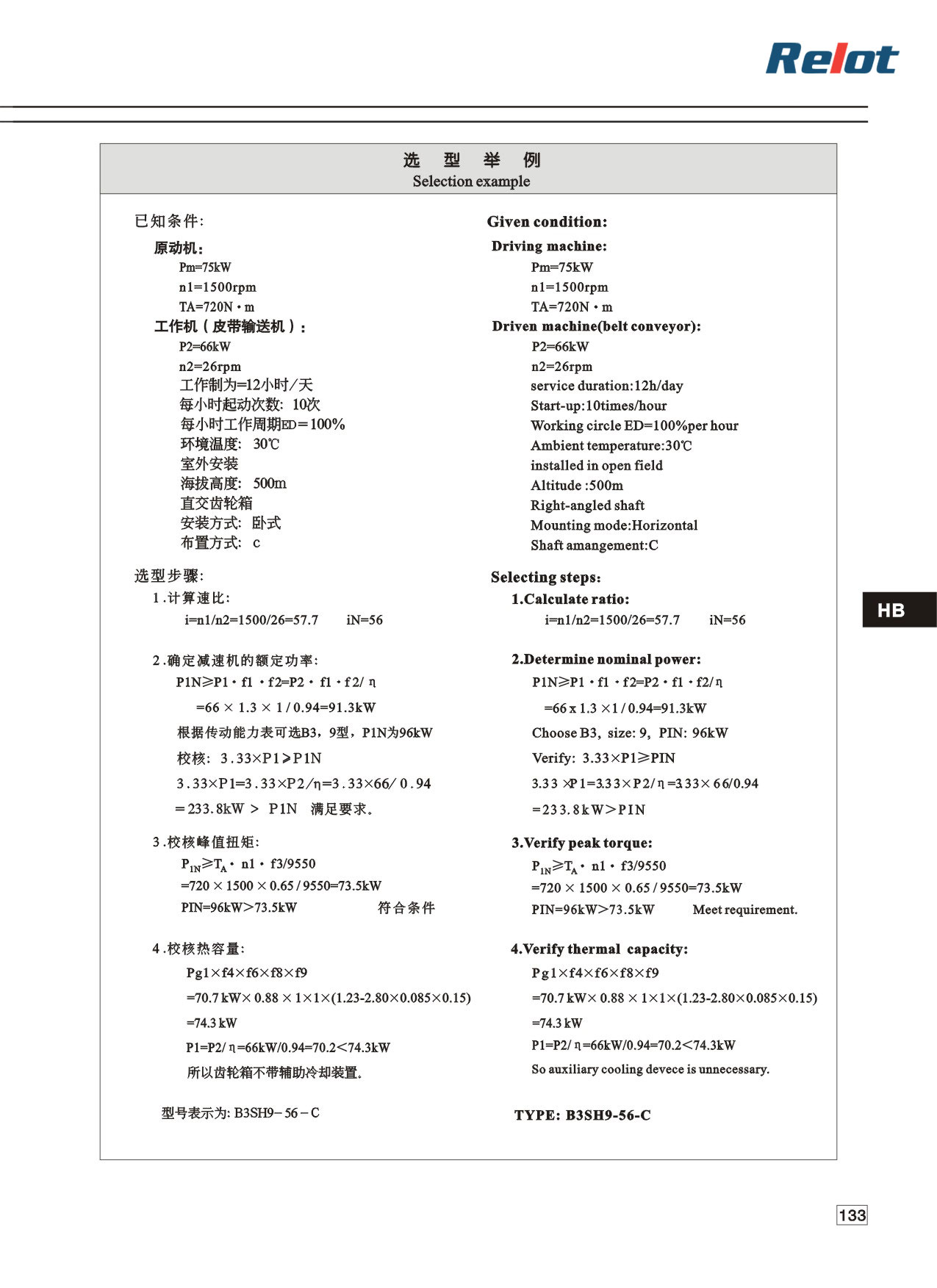

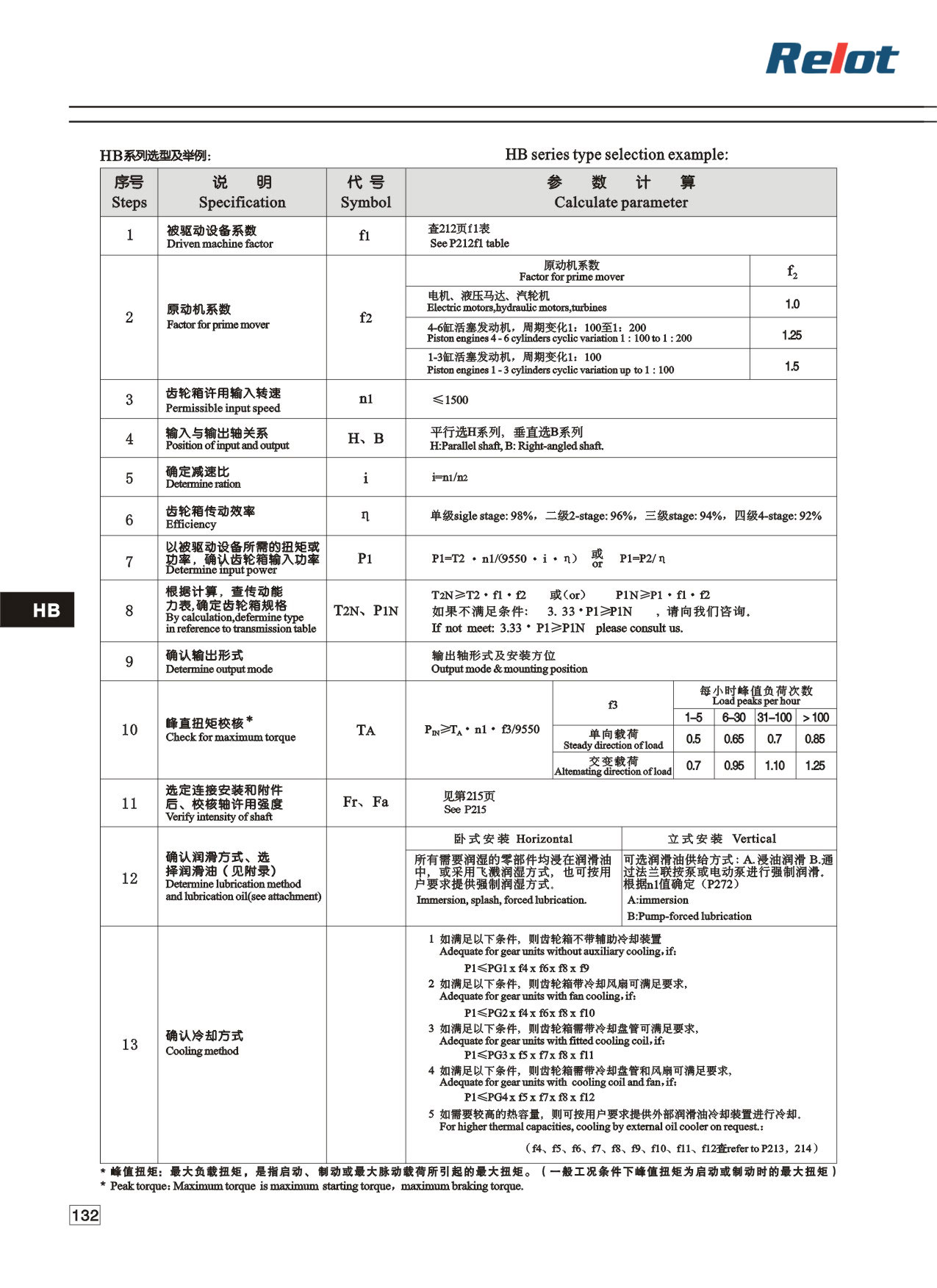

4.H/B系列大功率齿轮箱选型举例

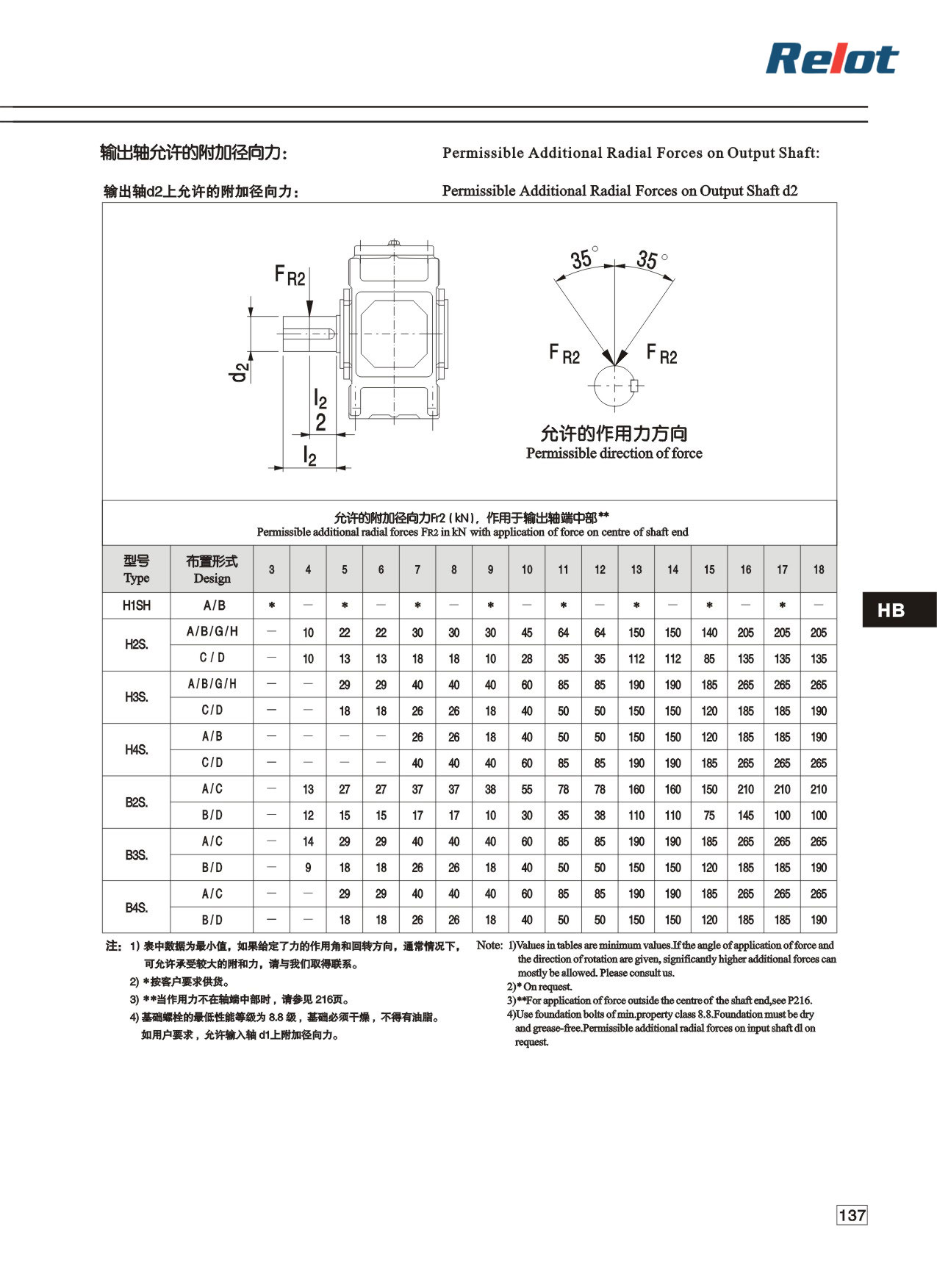

5.H/B系列大功率齿轮箱输出轴允许的附加径向力

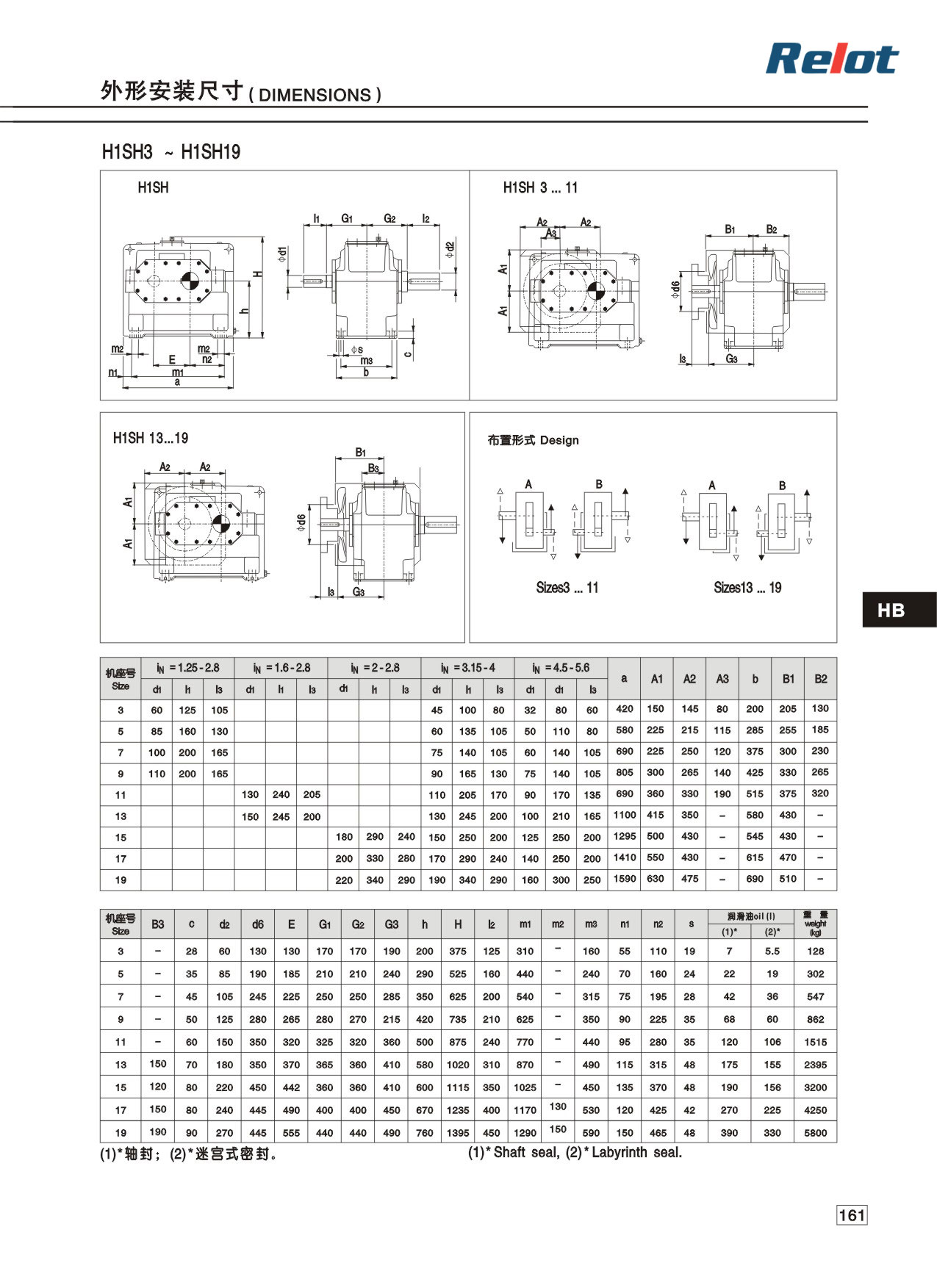

6.H1SH3-H1SH19外形安装尺寸

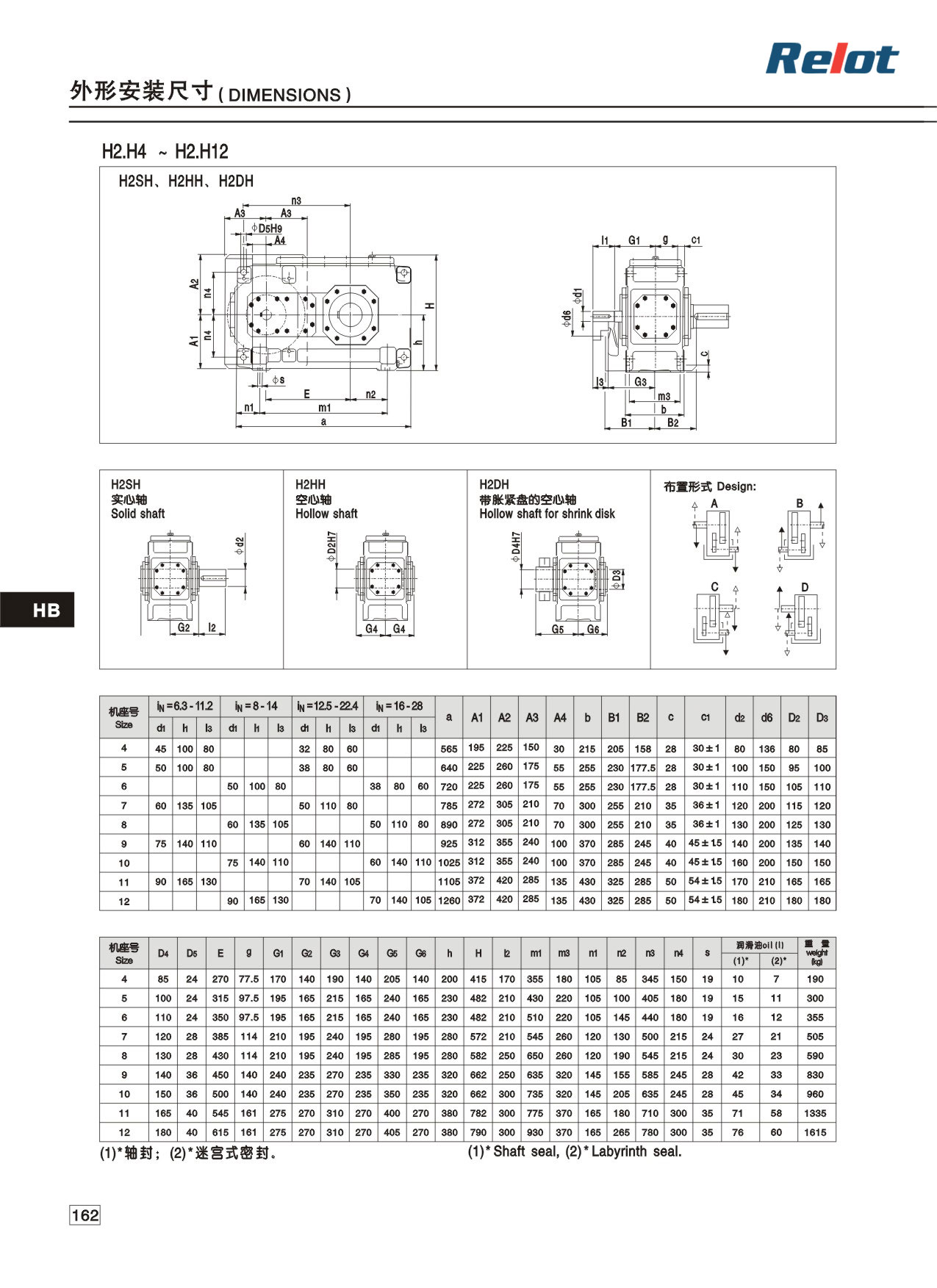

7.H2H4-H2H12安装尺寸图

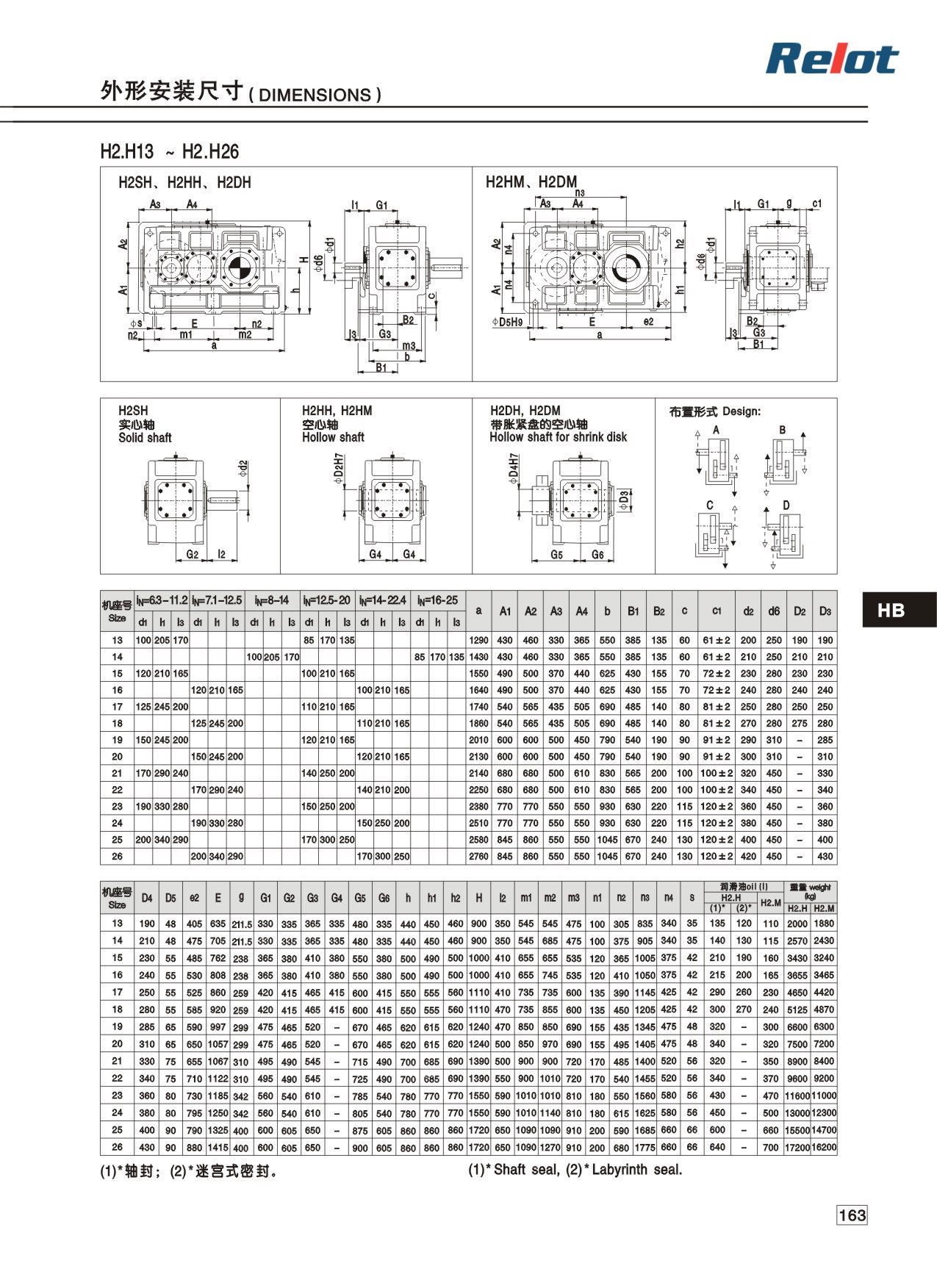

8.H2H13-H2H26外形安装尺寸图

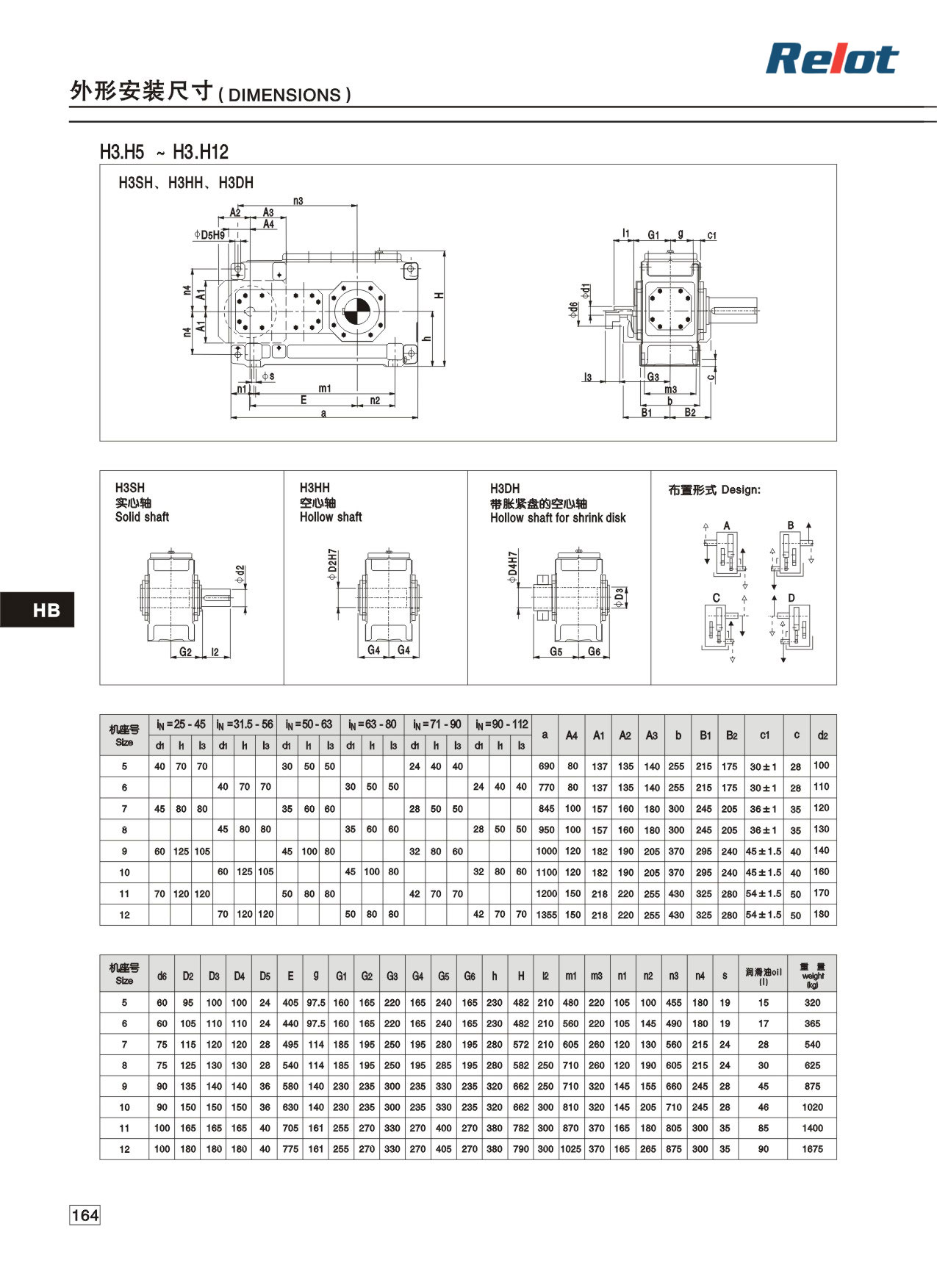

9.H3H5-H3H12外形安装尺寸
10.H3H13-H3H26外形安装尺寸
11.HB系列轴布置形式

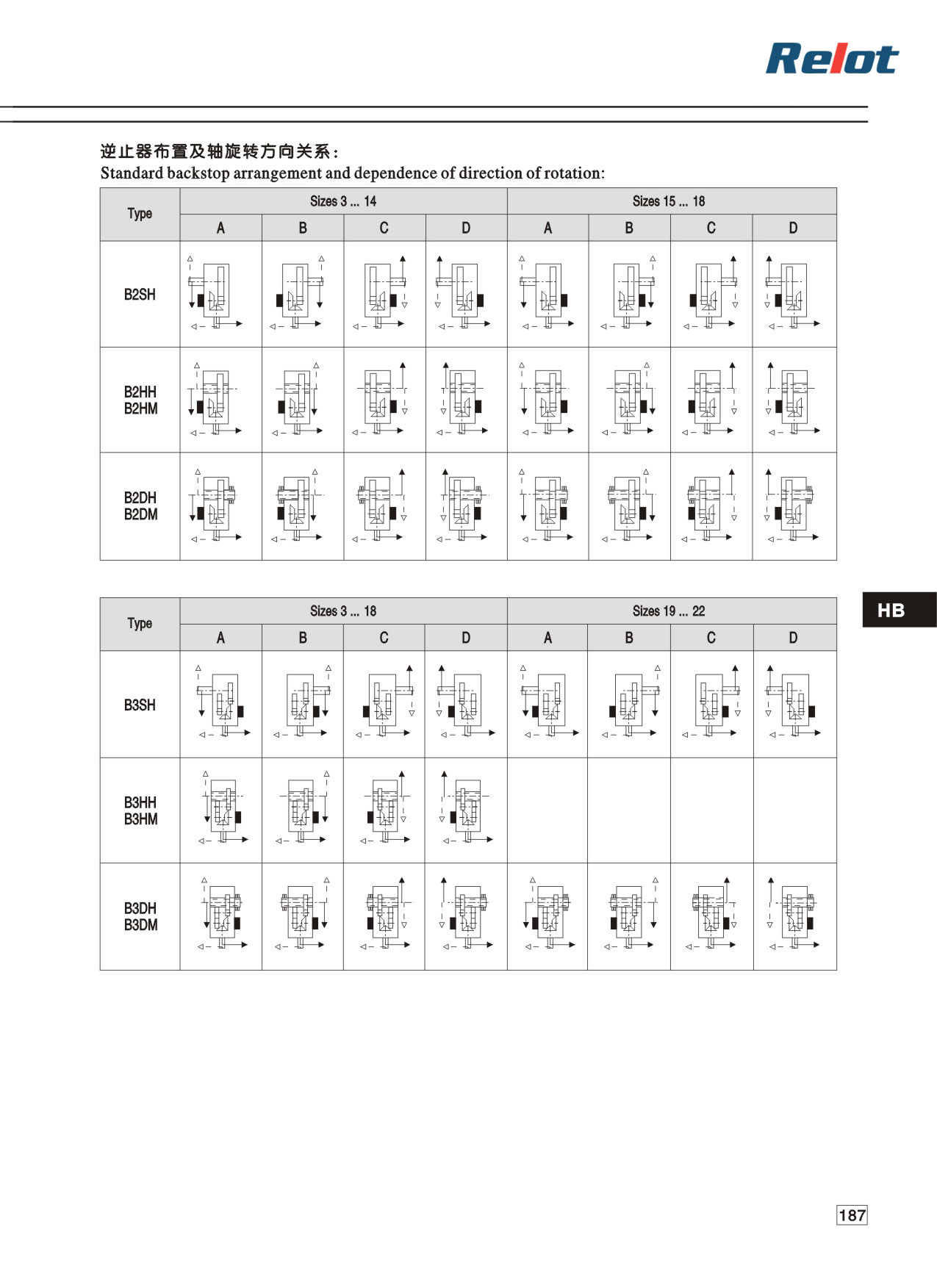

12.HB逆止器与轴旋转方向关系

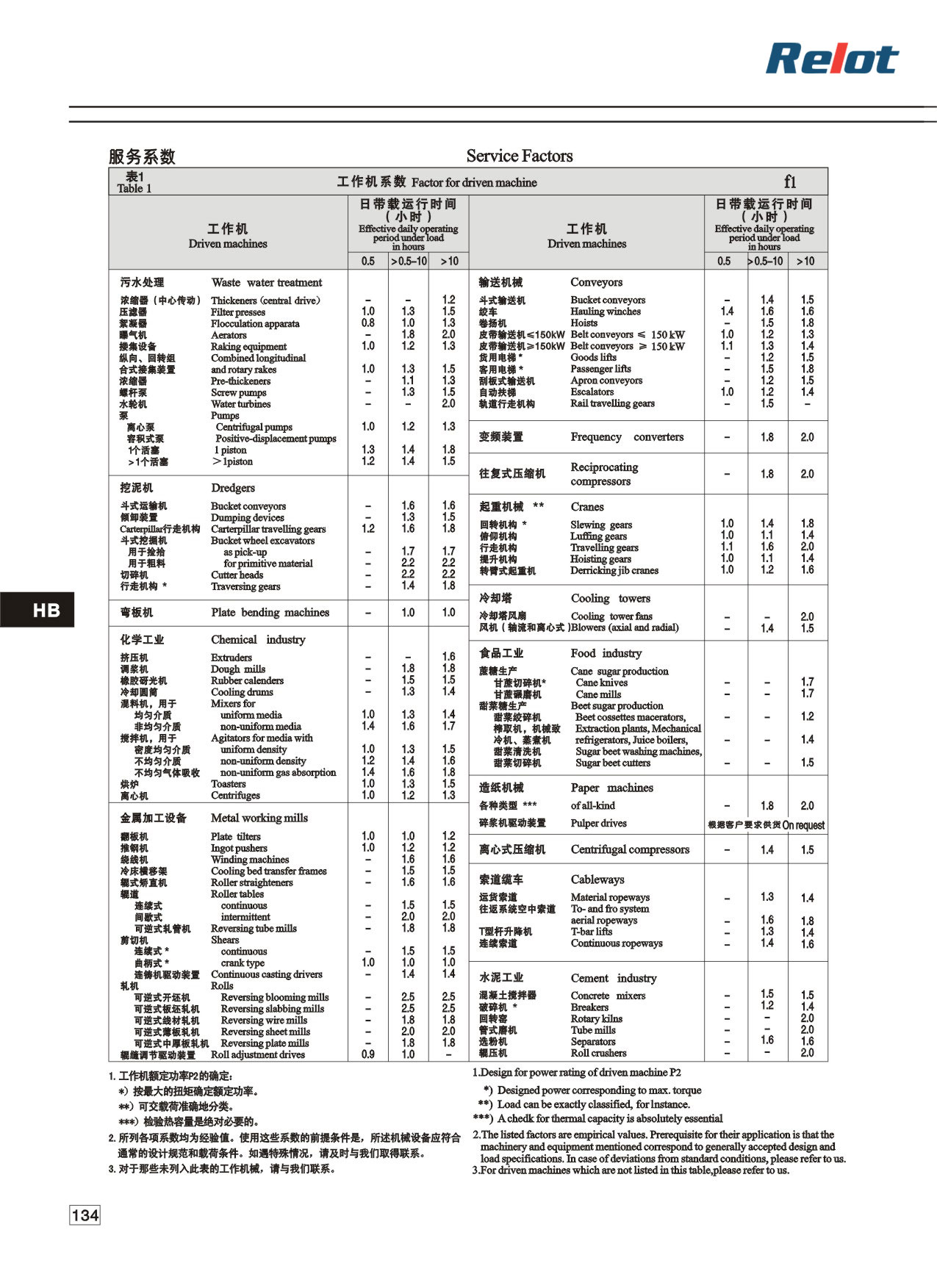

13.HB系列服务系数
14.HB系列服务系数2

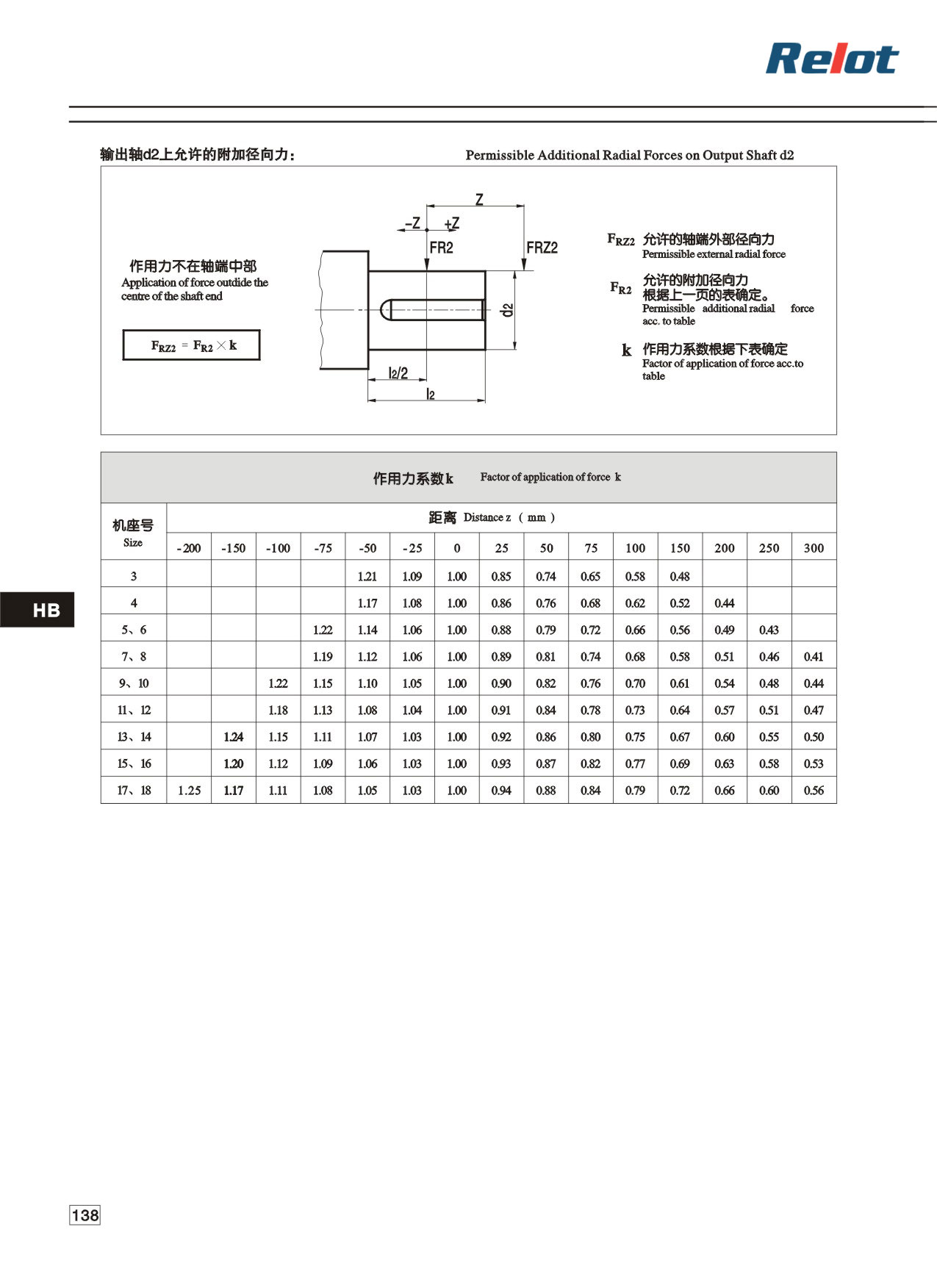

15.出轴d2上允许的附加径向力

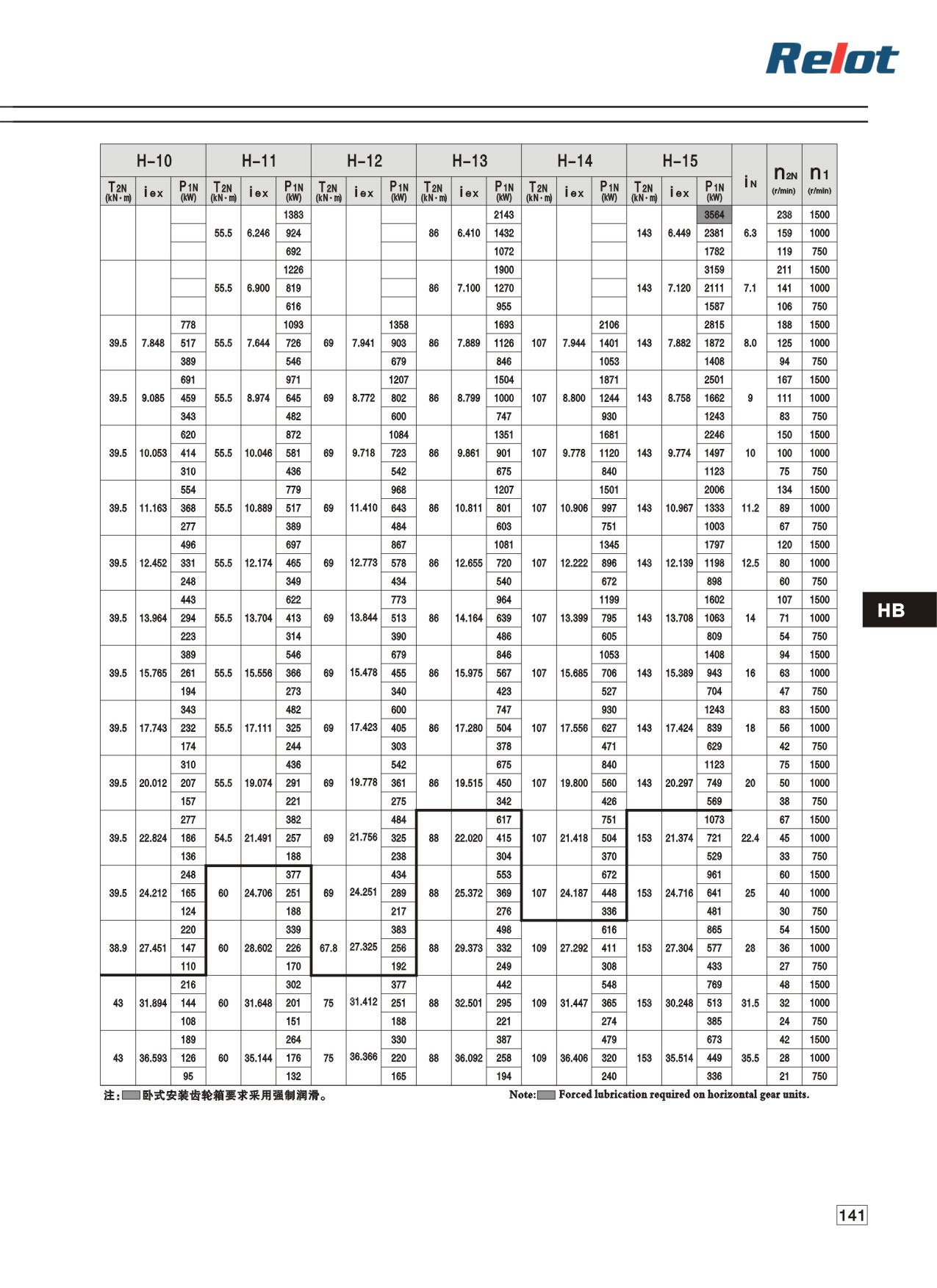

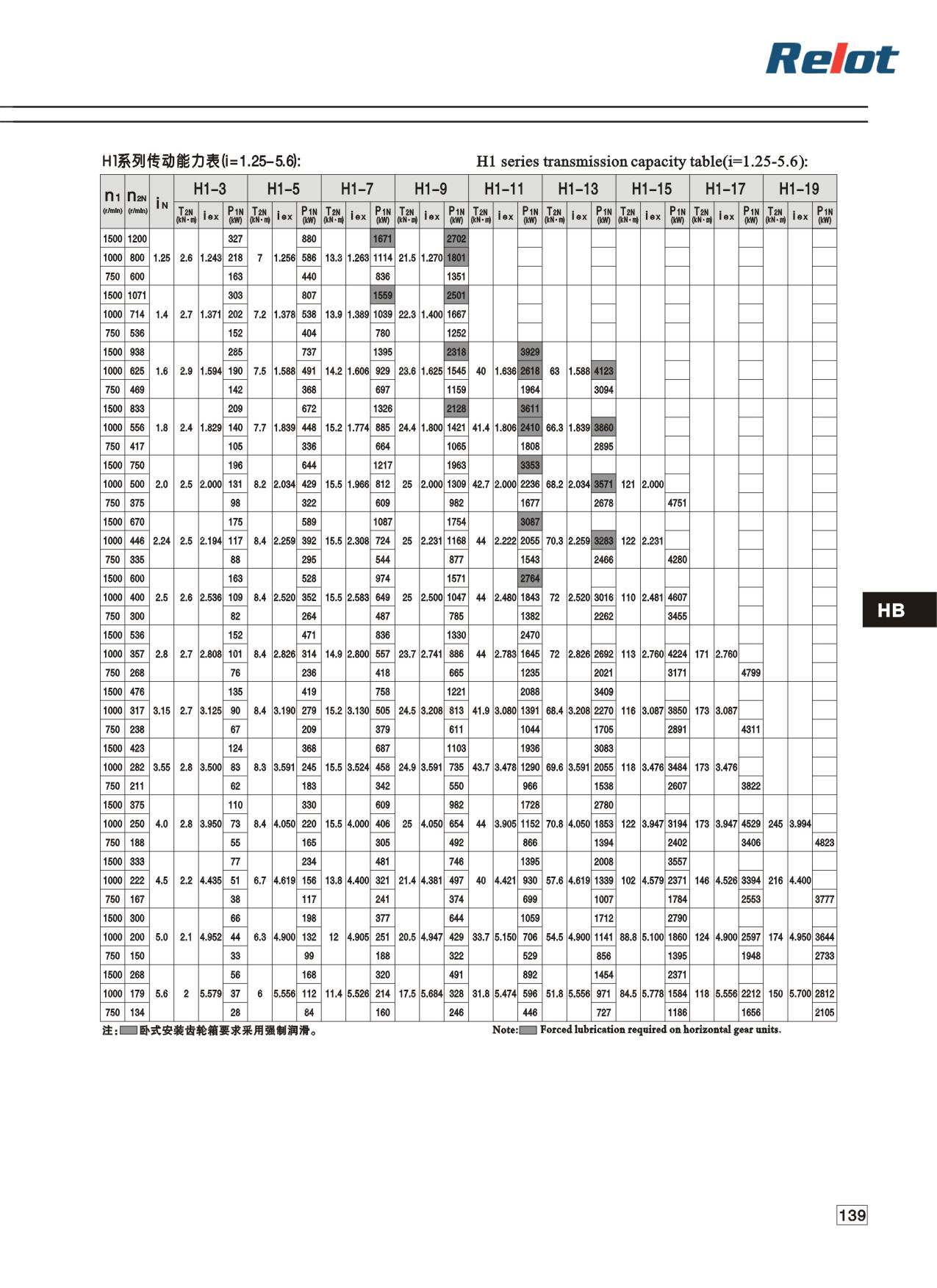

16.H1系列传动能力表

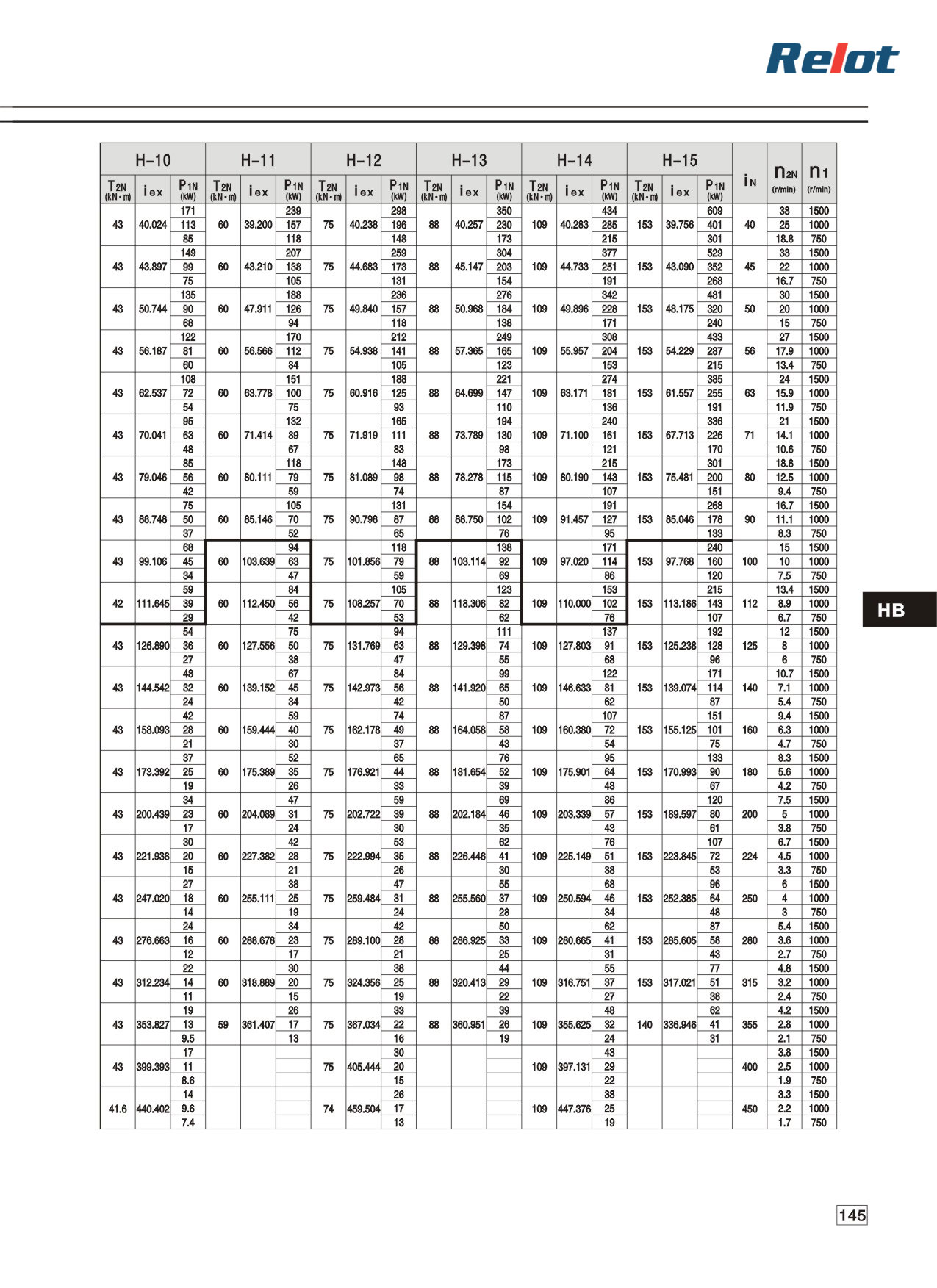

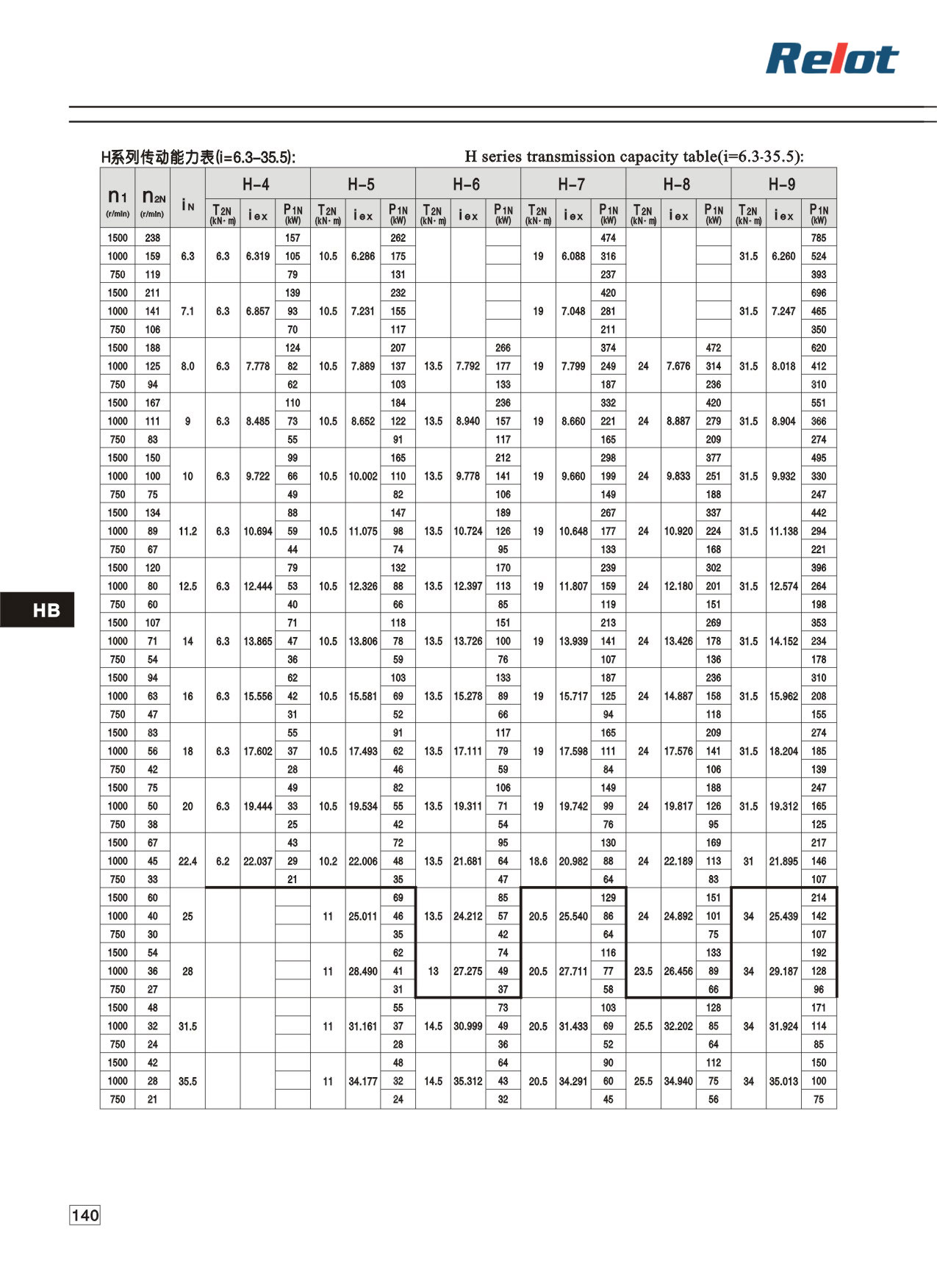

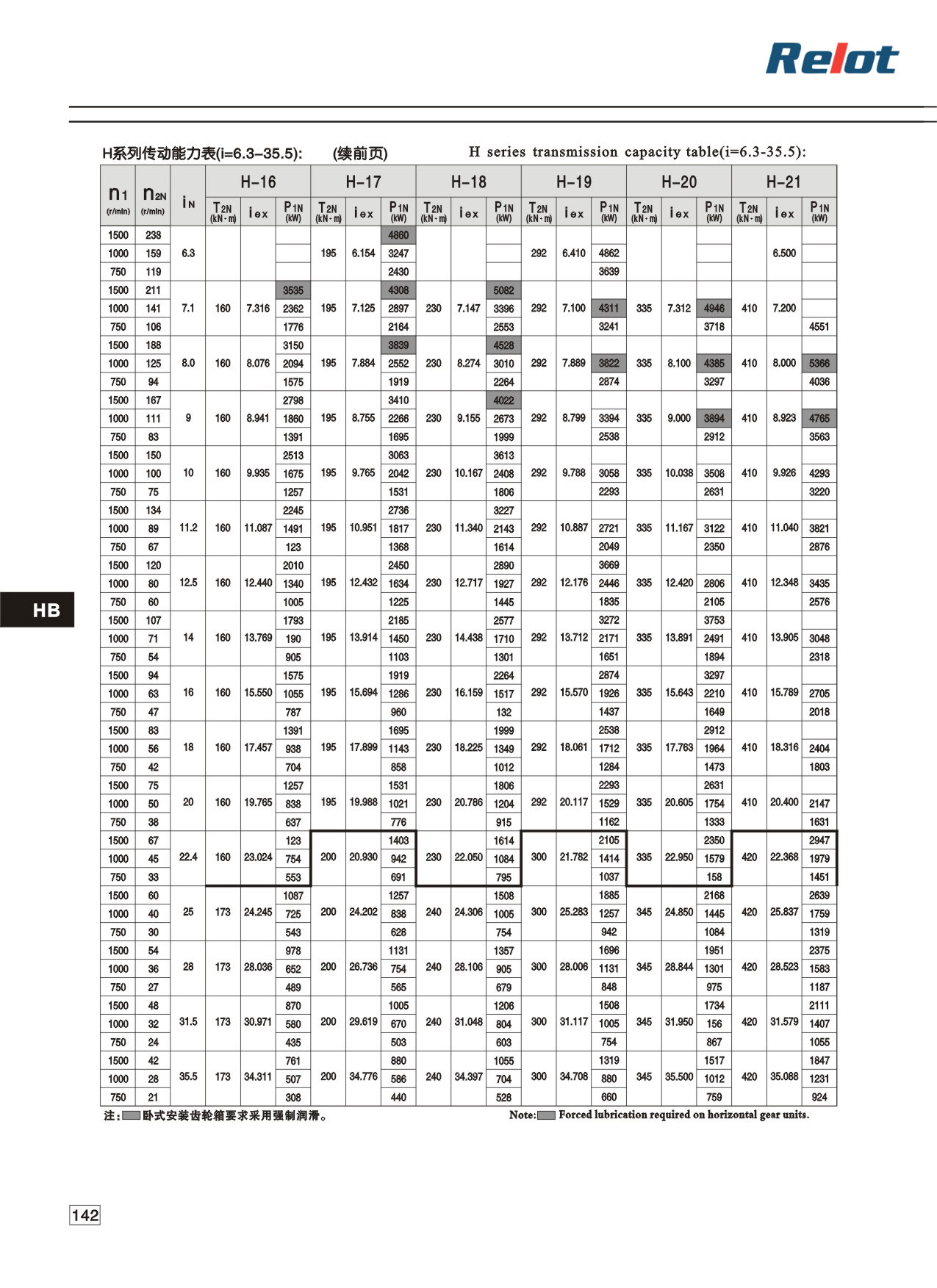

17.H/B系列大功率齿轮箱传动能力表(i=6.3~35.5)1
18.H/B系列大功率齿轮箱传动能力表(i=6.3~35.5)2
19.H/B系列大功率齿轮箱传动能力表(i=6.3~35.5)3
20.H/B系列大功率齿轮箱传动能力表(i=6.3~35.5)4

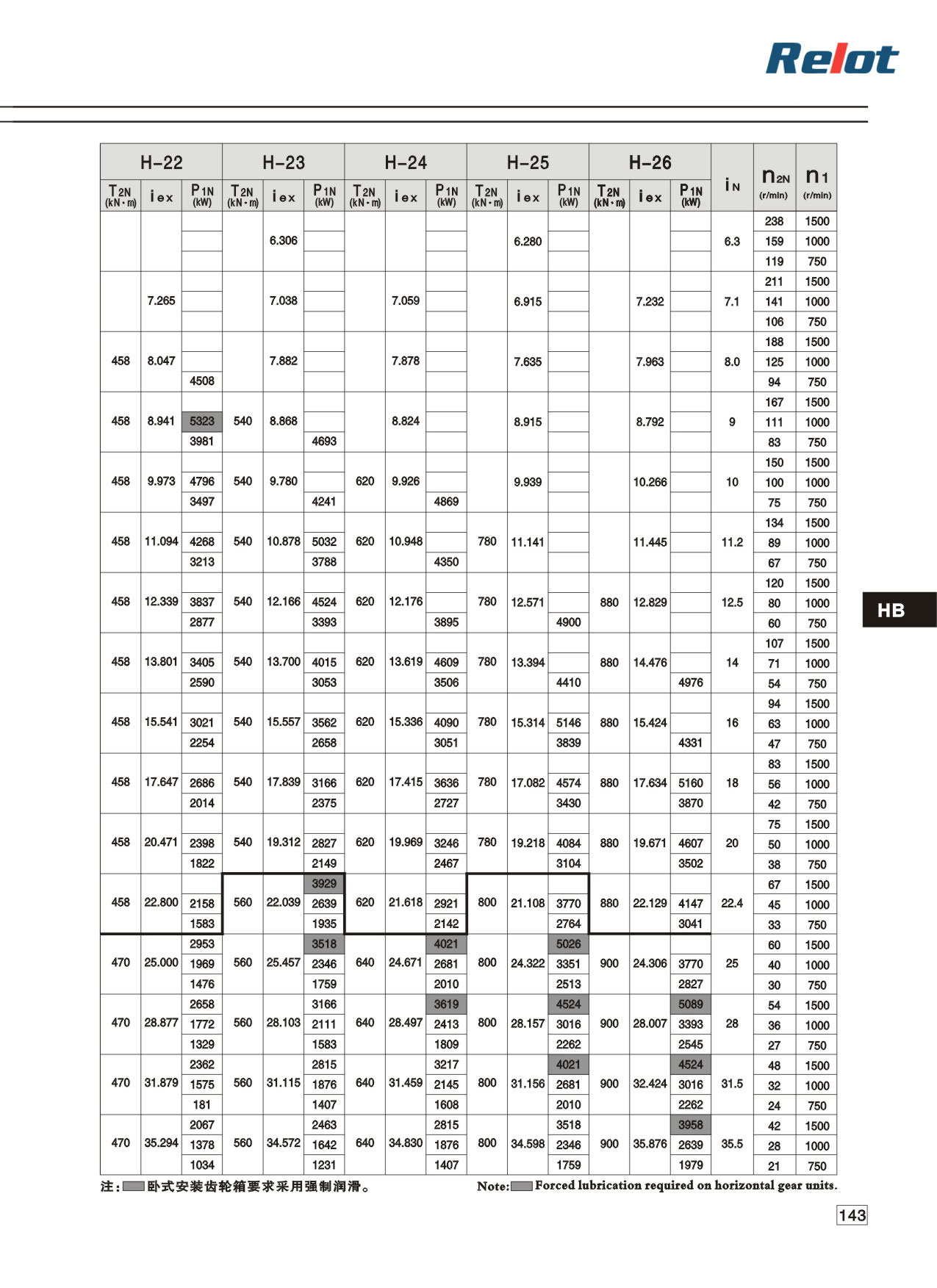

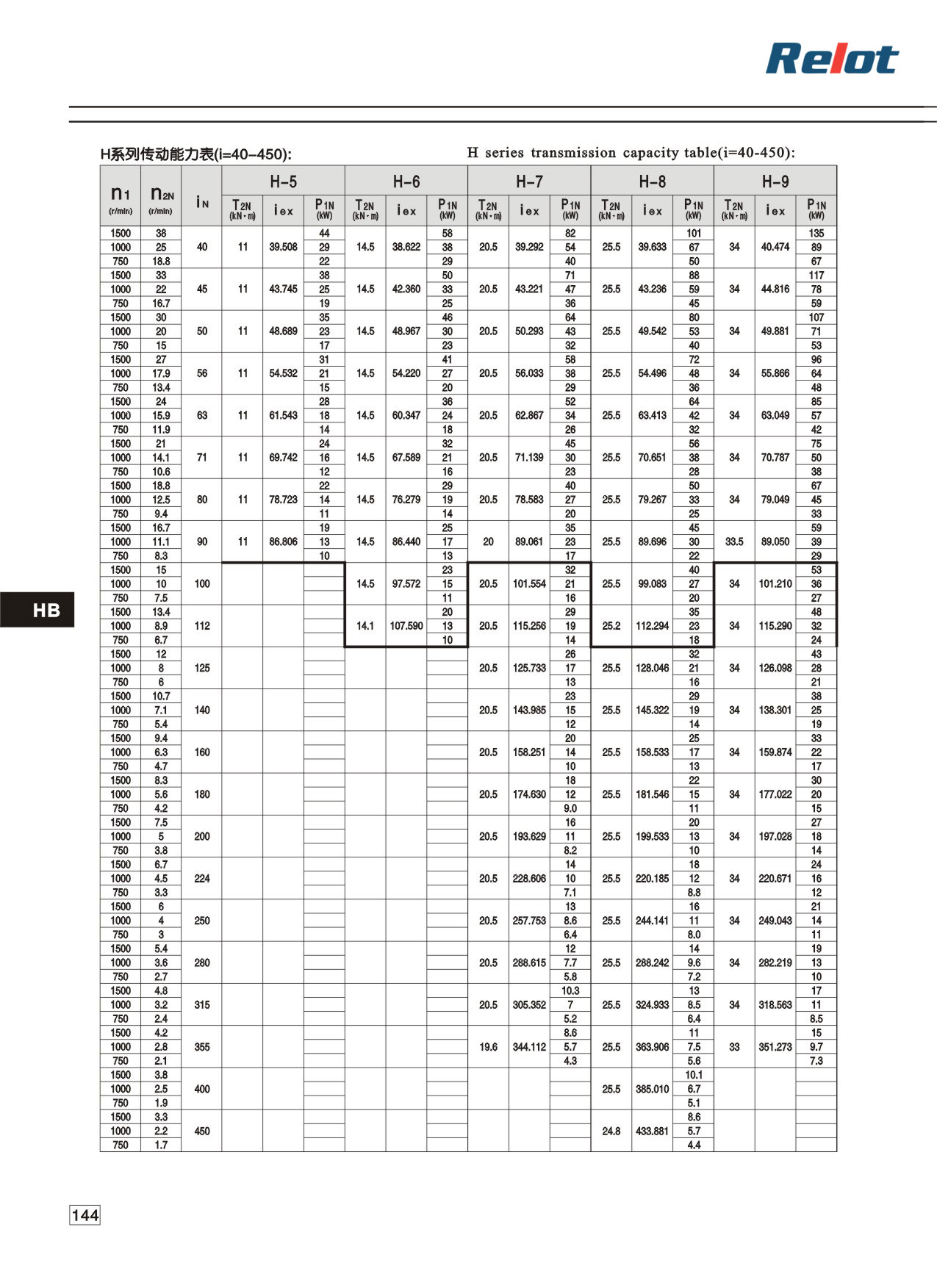

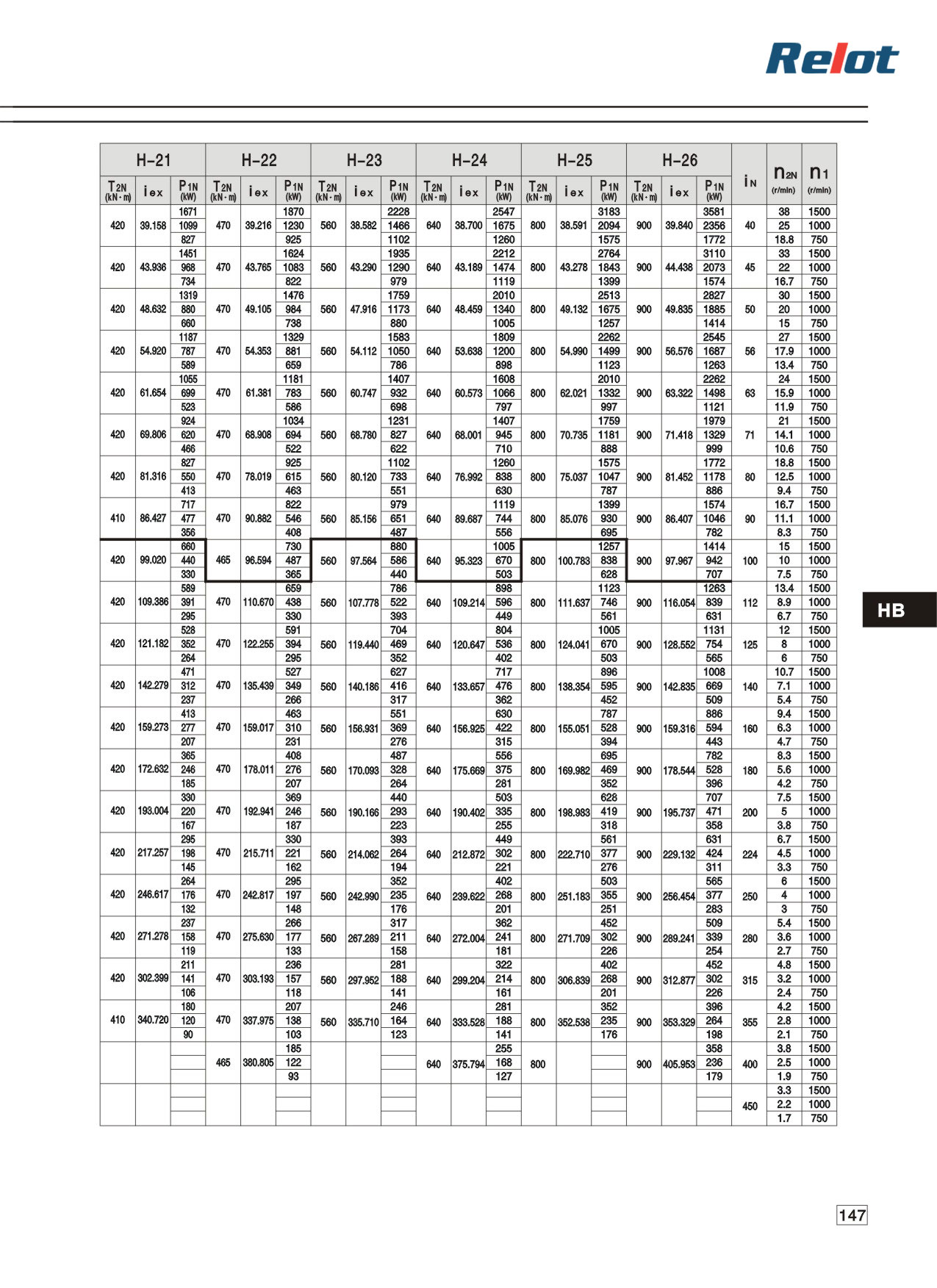

21.H系列传动能力表(i=40~450)1
22.H系列传动能力表(i=40~450)2
23.H系列传动能力表(i=40~450)3
24.H系列传动能力表(i=40~450)4

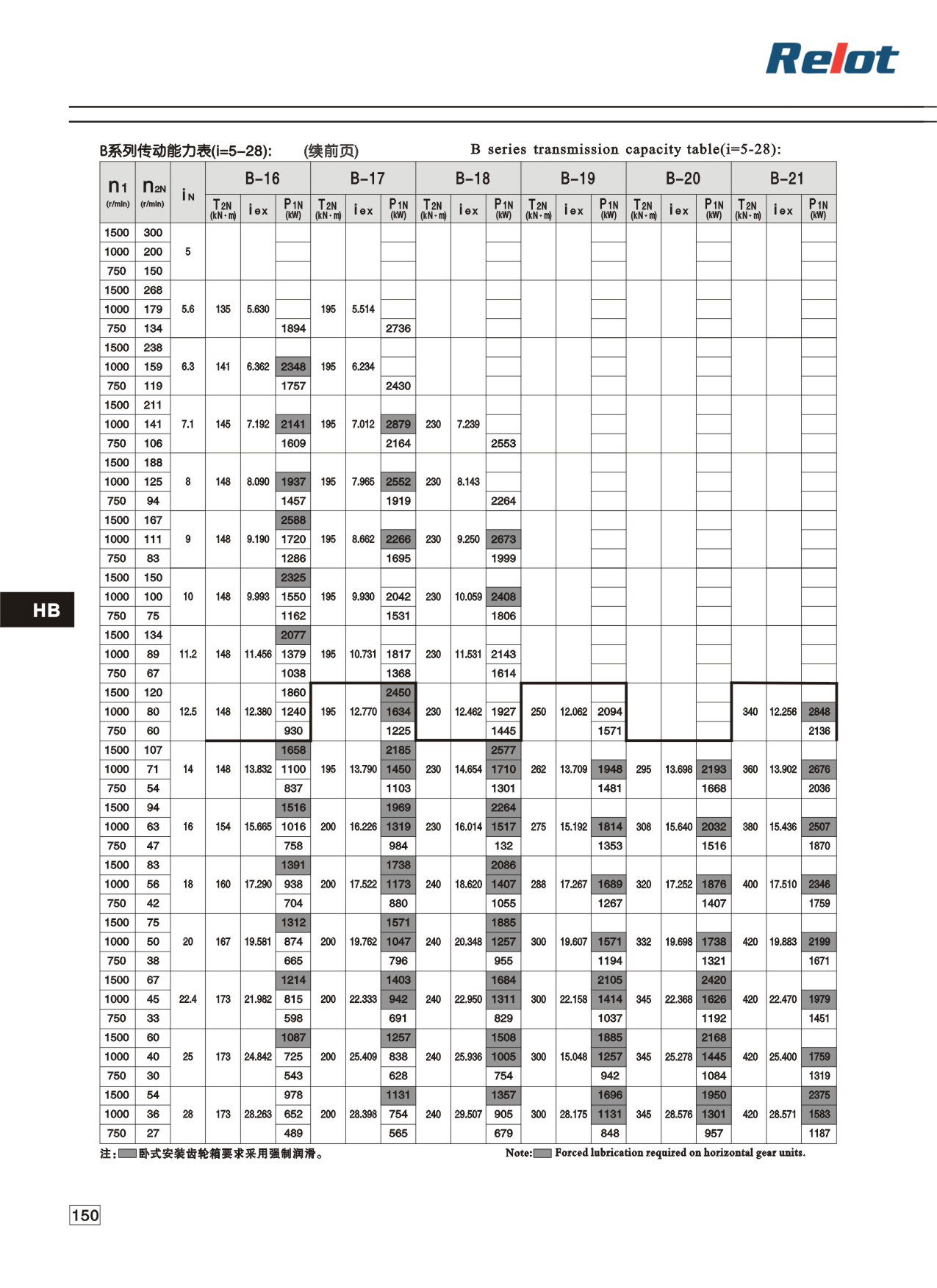

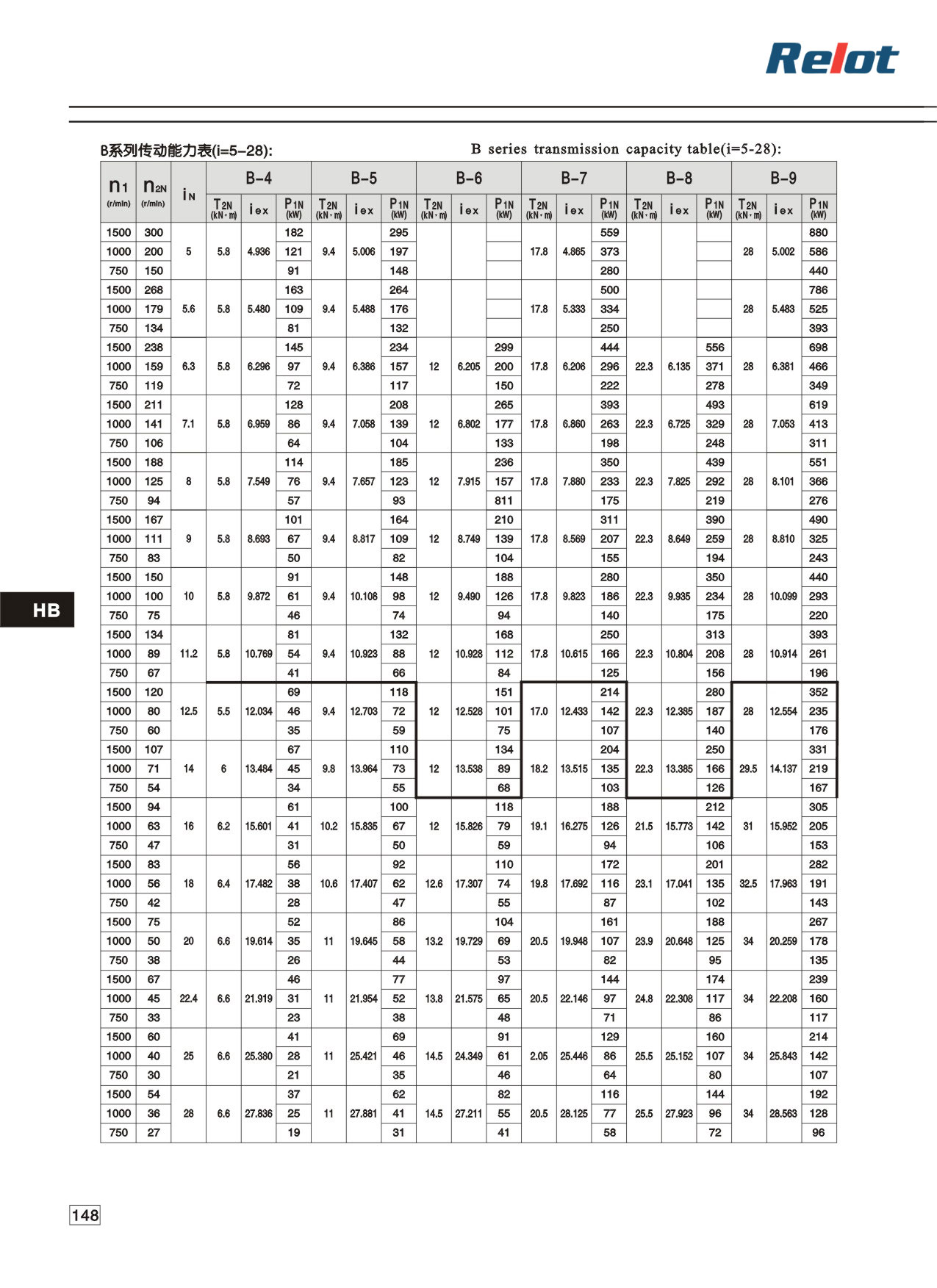

25.B系列传动能力(i=5~28)
26.B系列传动能力(i=5~28)2
27.B系列传动能力(i=5~28)3
28.B系列传动能力(i=5~28)4

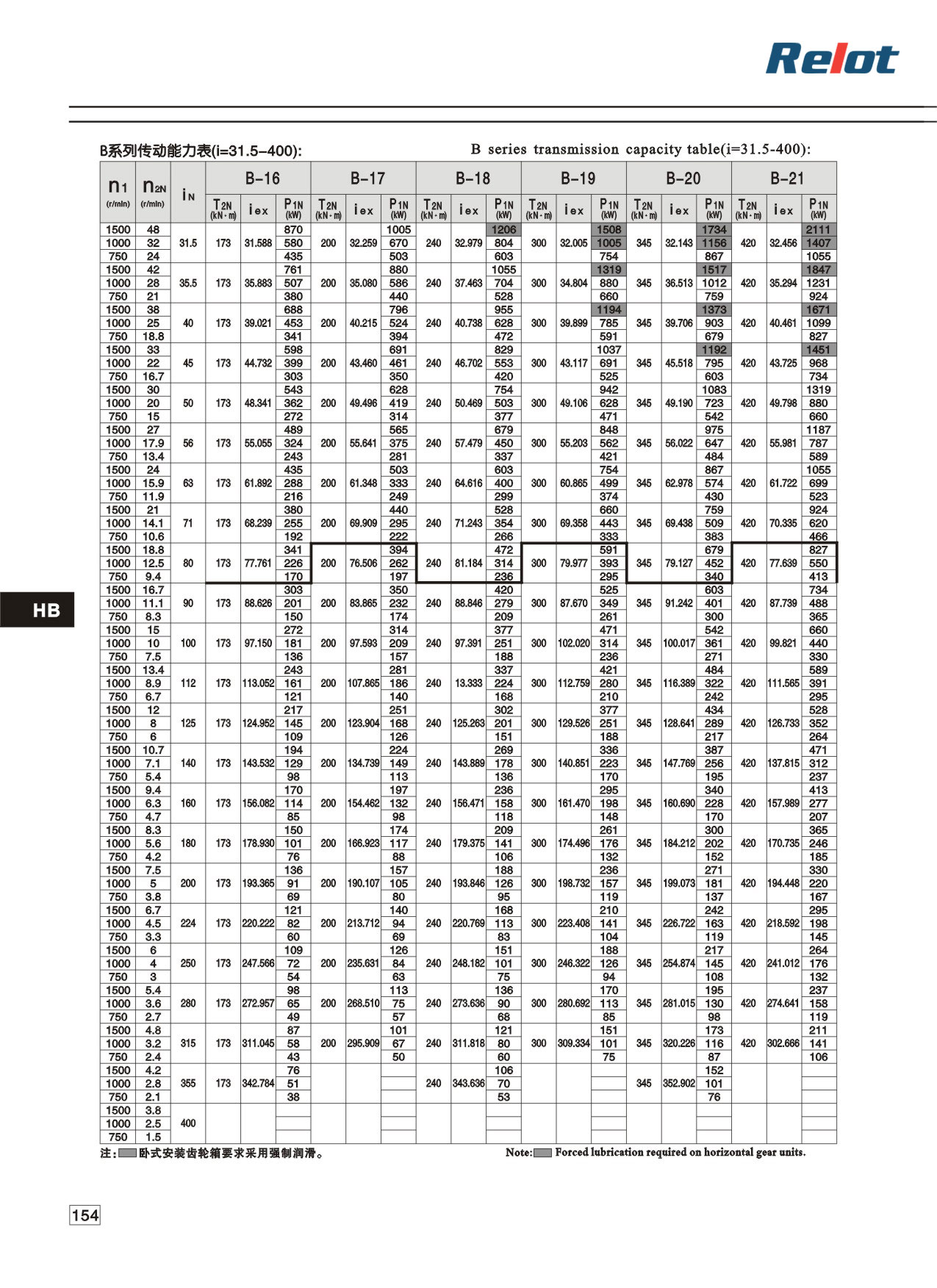

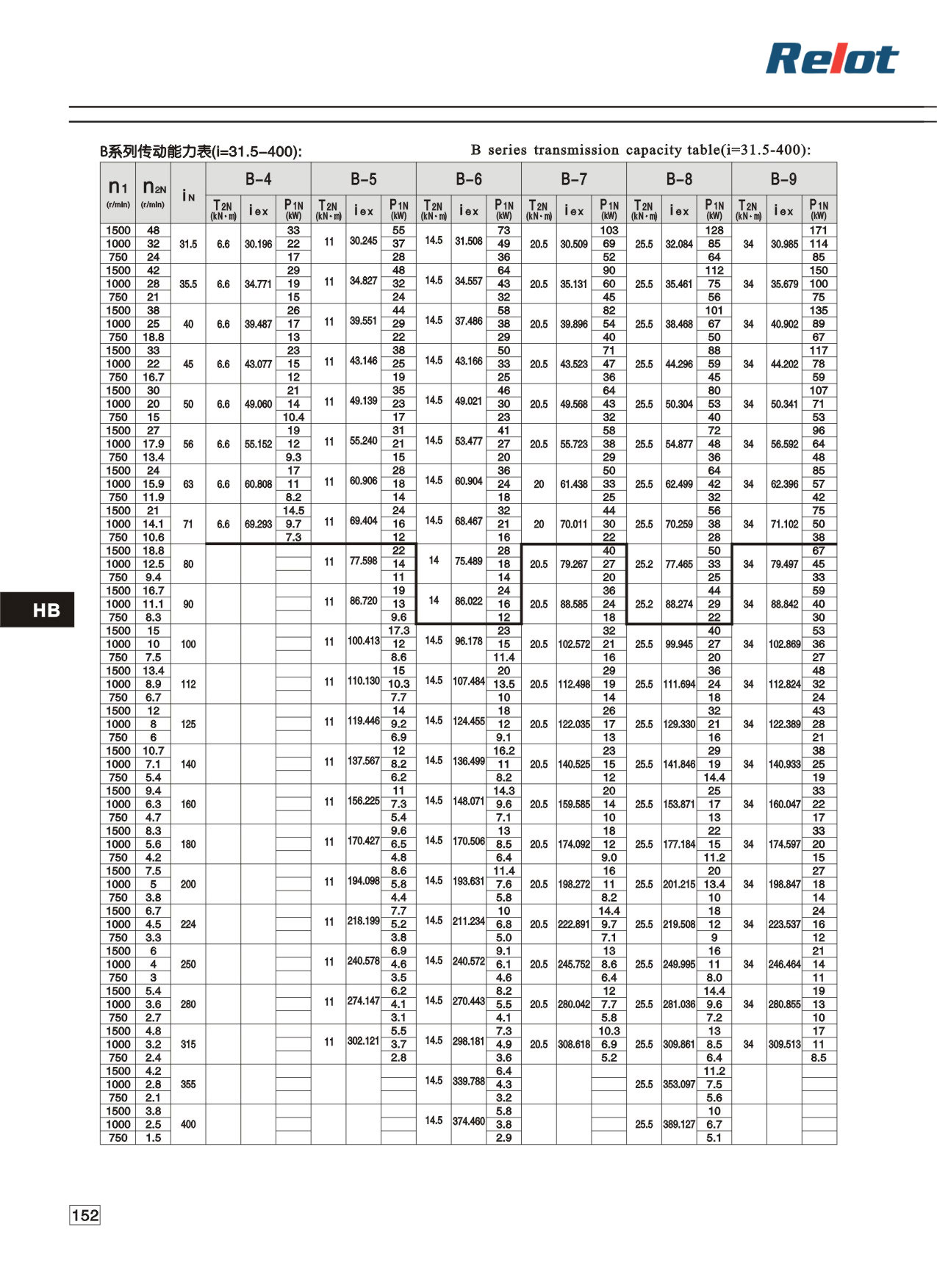

29.B系列传动能力(i=31.5~400)1

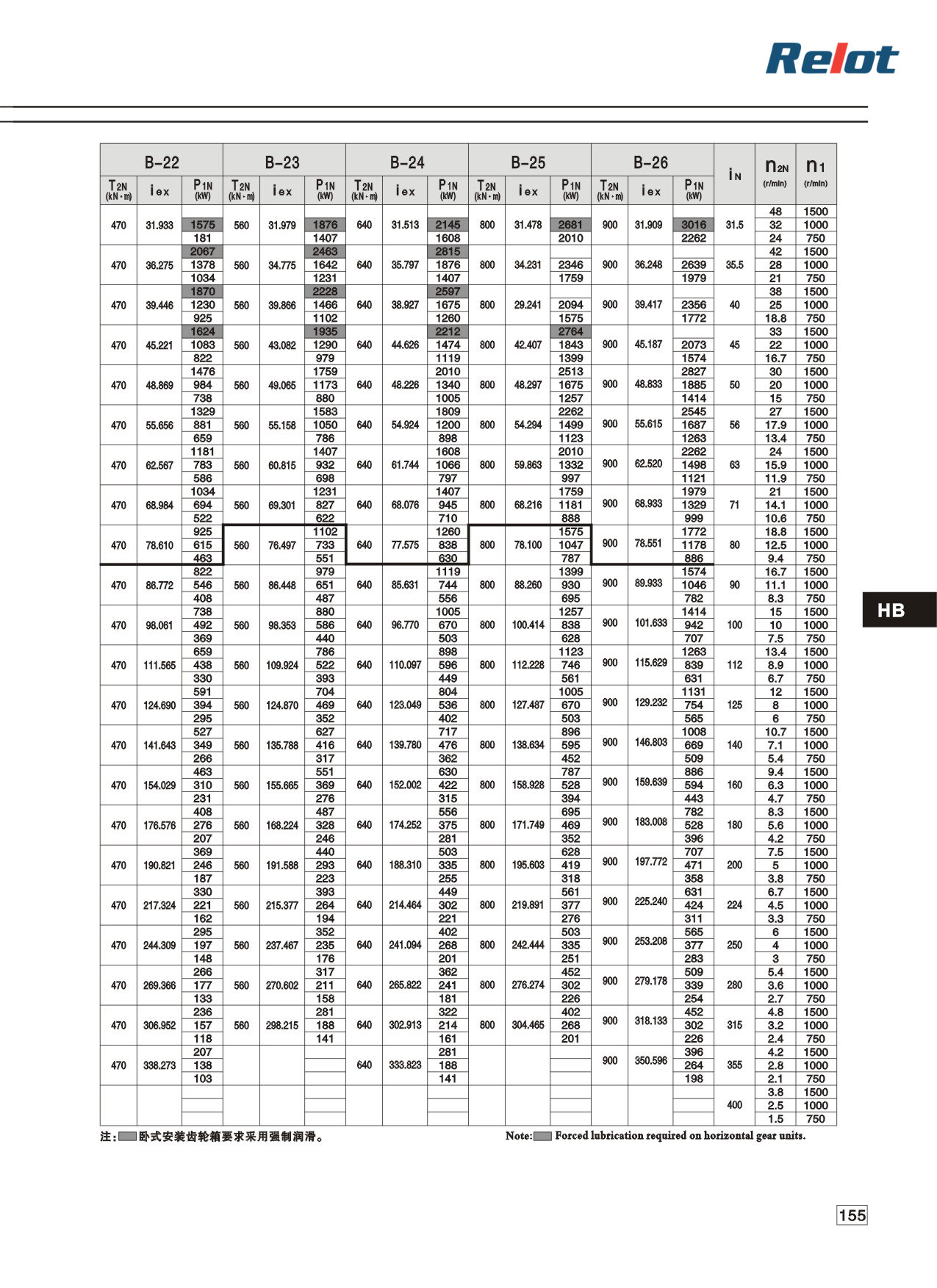

30.B系列传动能力(i=31.5~400)2
31.B系列传动能力(i=31.5~400)3
32.B系列传动能力(i=31.5~400)4

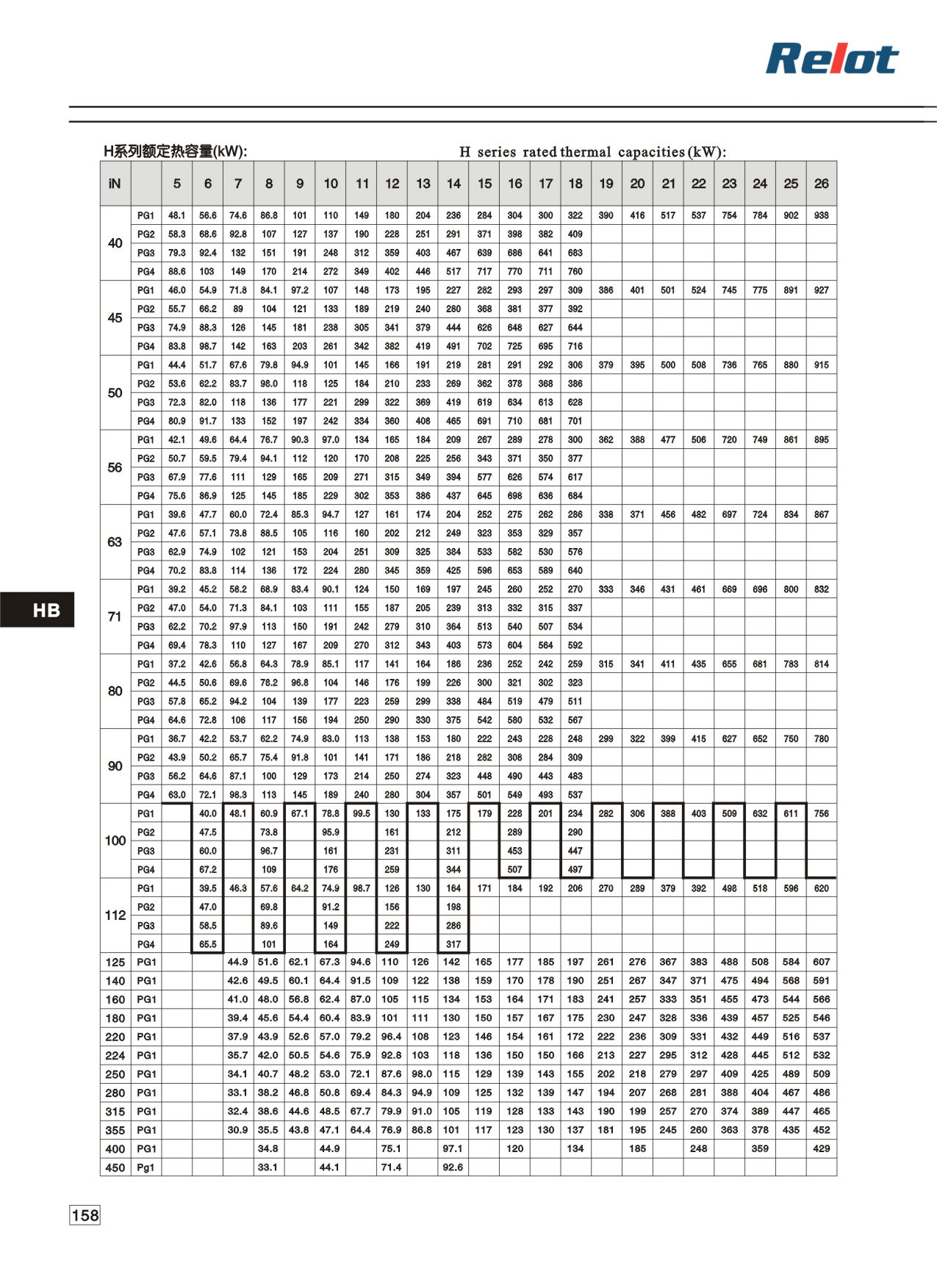

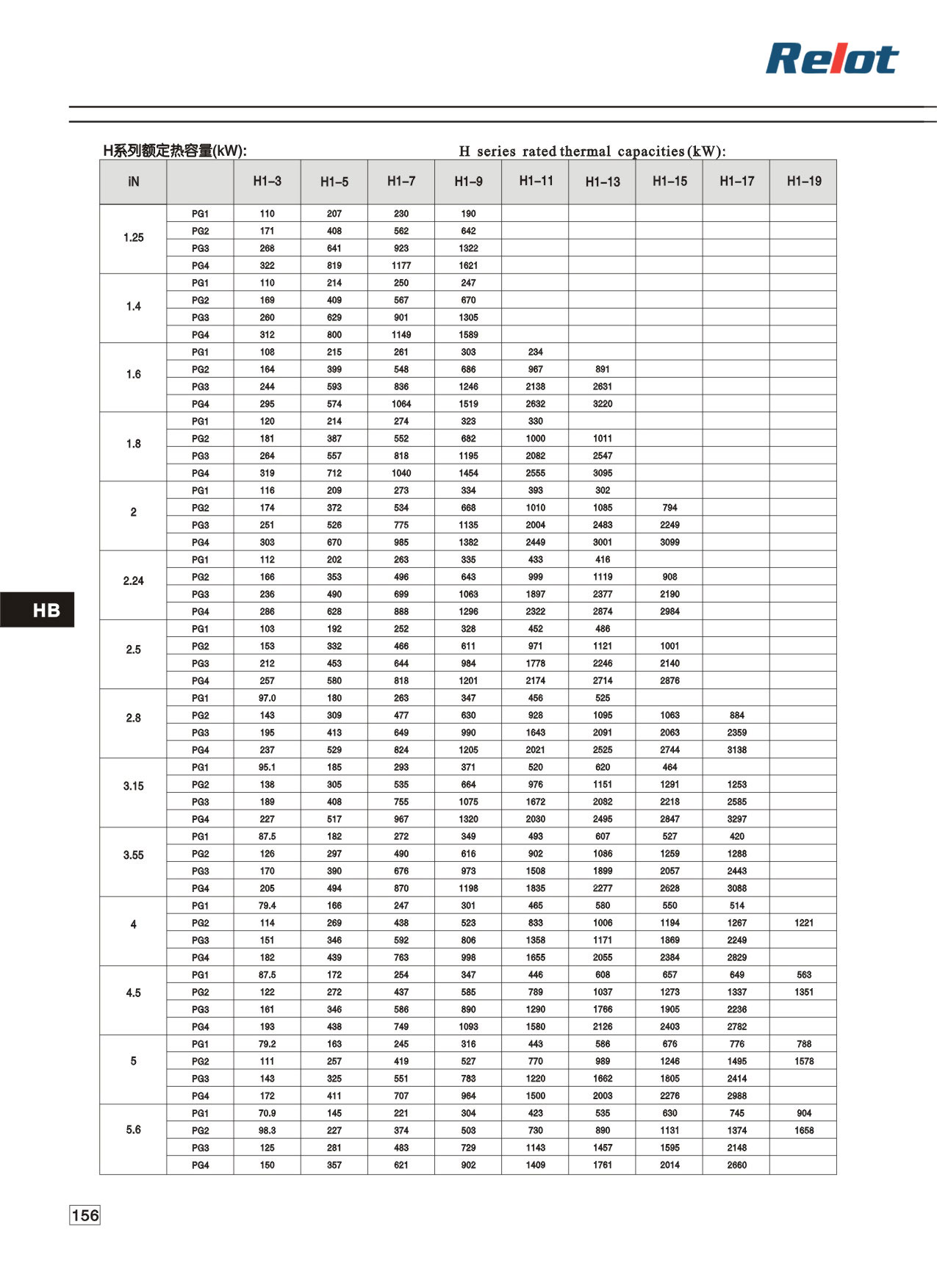

33.H系列额定热容量1
34.H系列额定热容量3

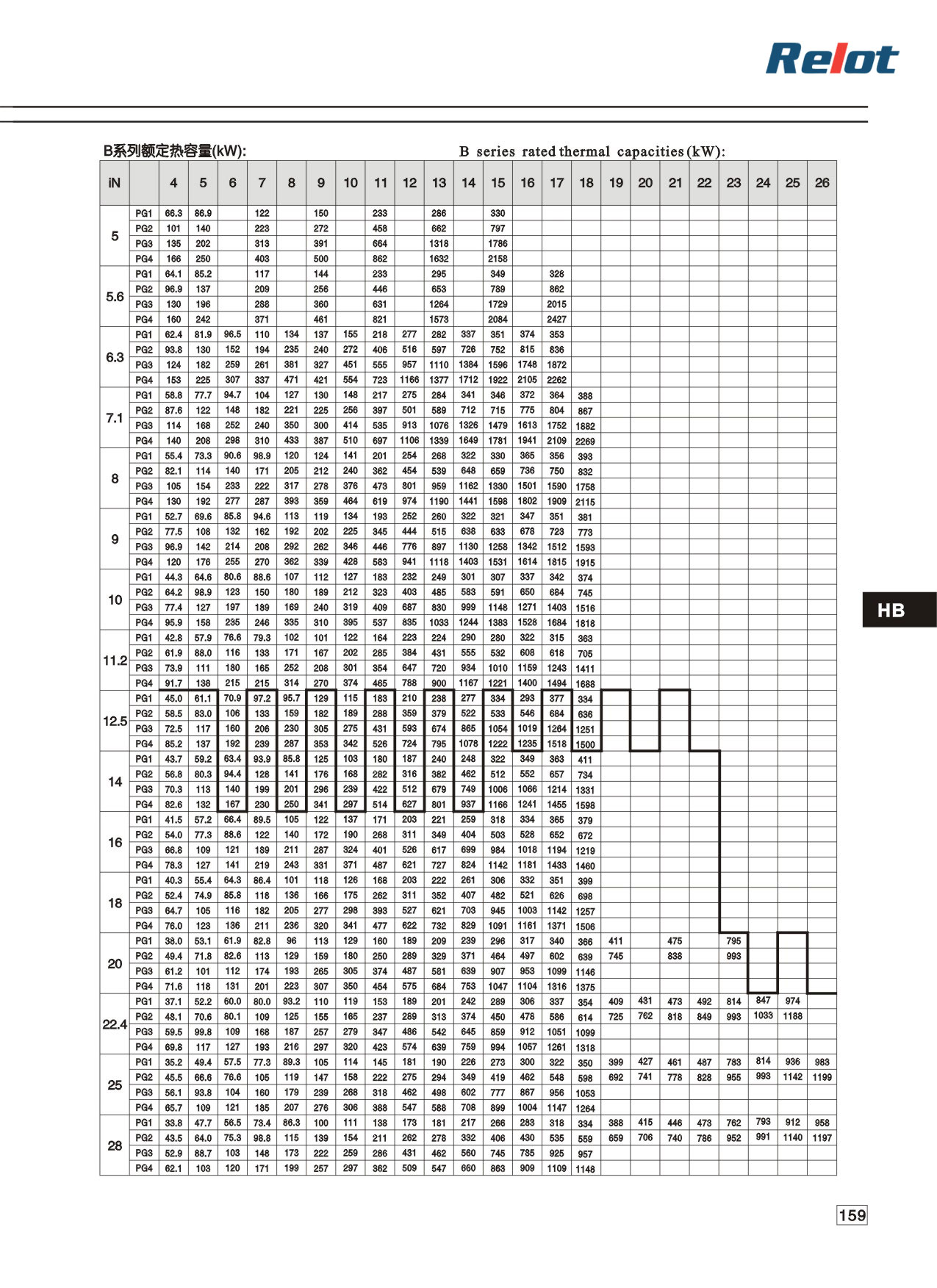

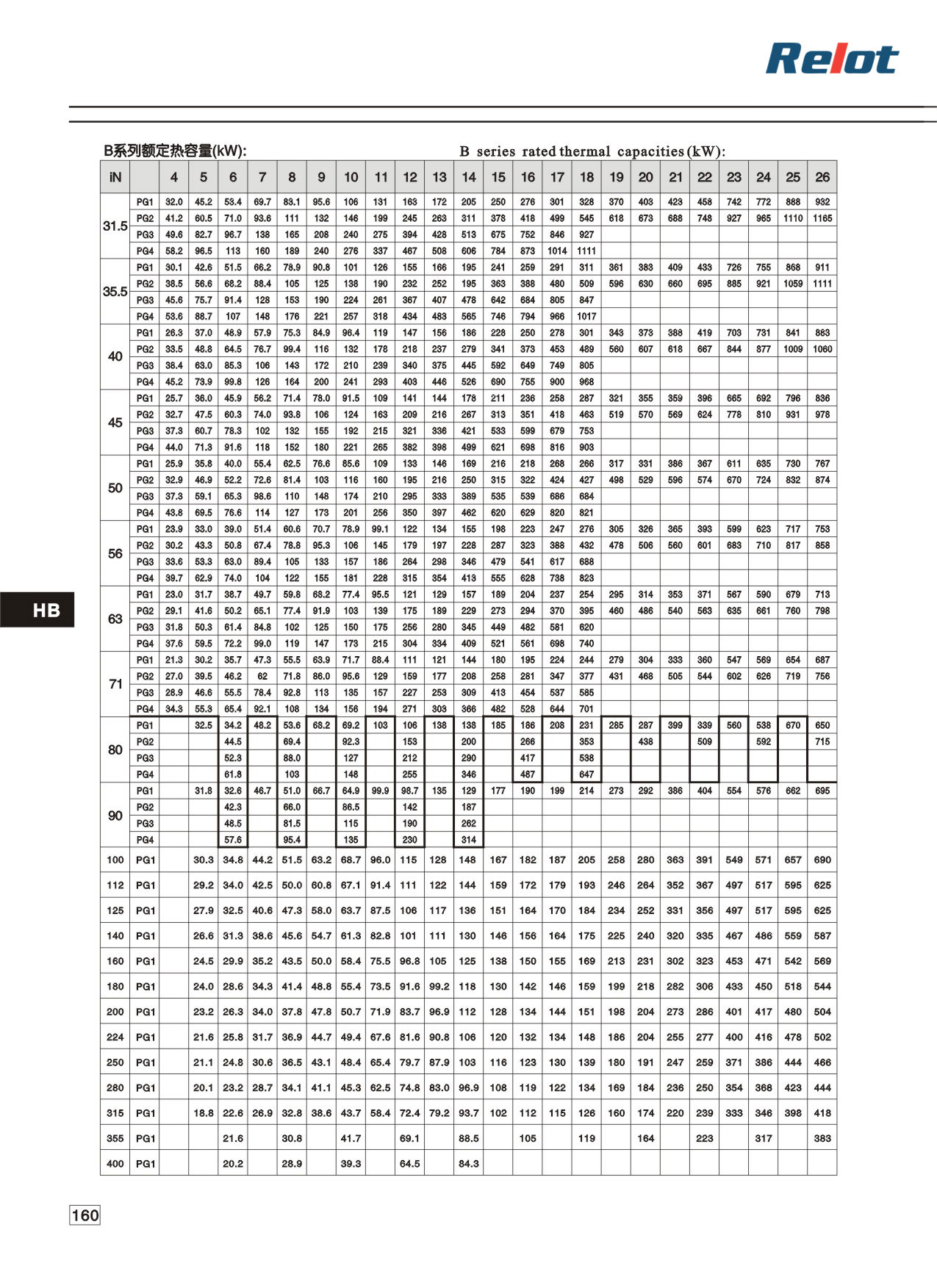

35.B系列额定热容量1
36.B系列额定热容量2

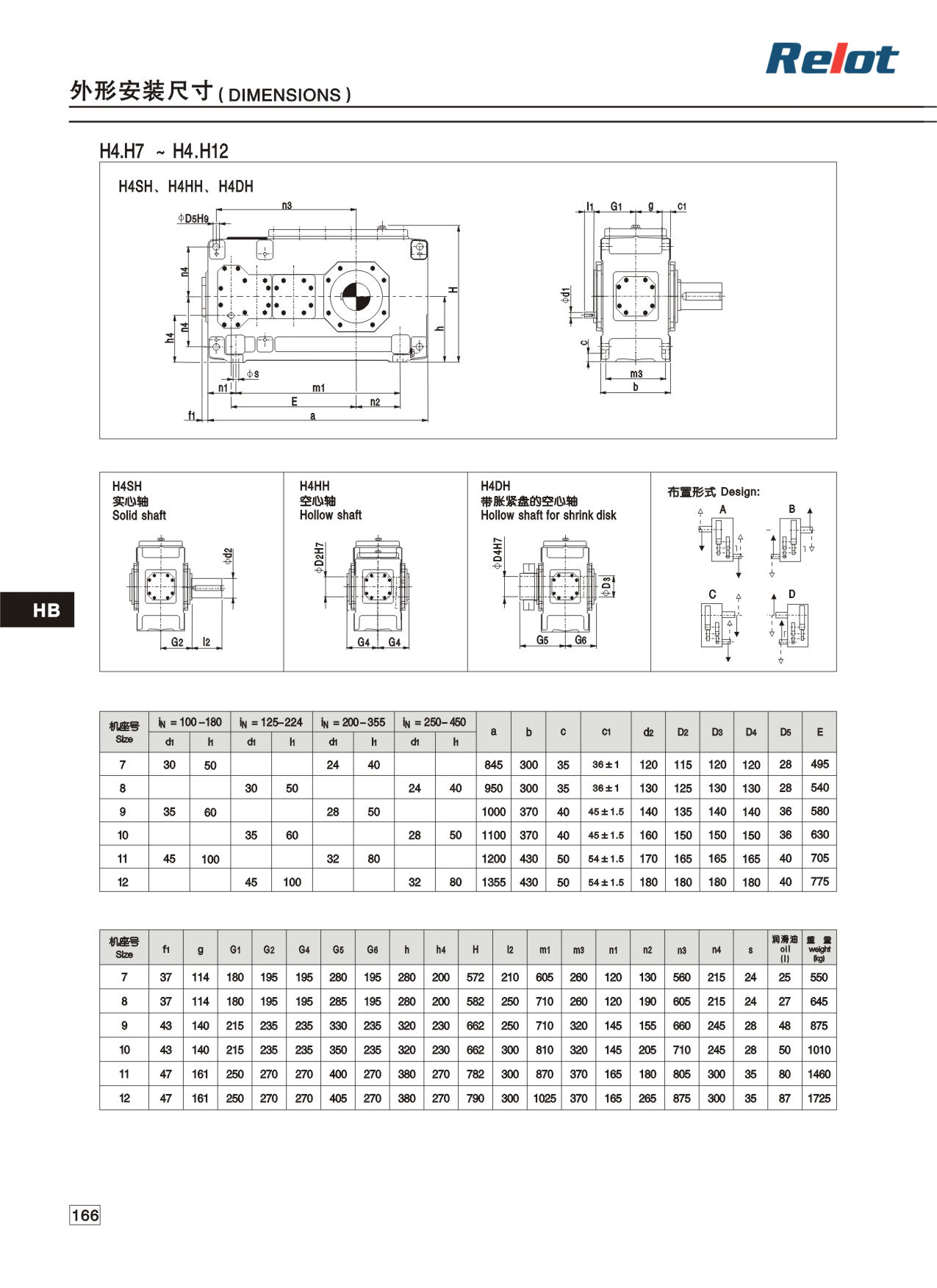

37.H4.H7~H4.H12外形安装尺寸

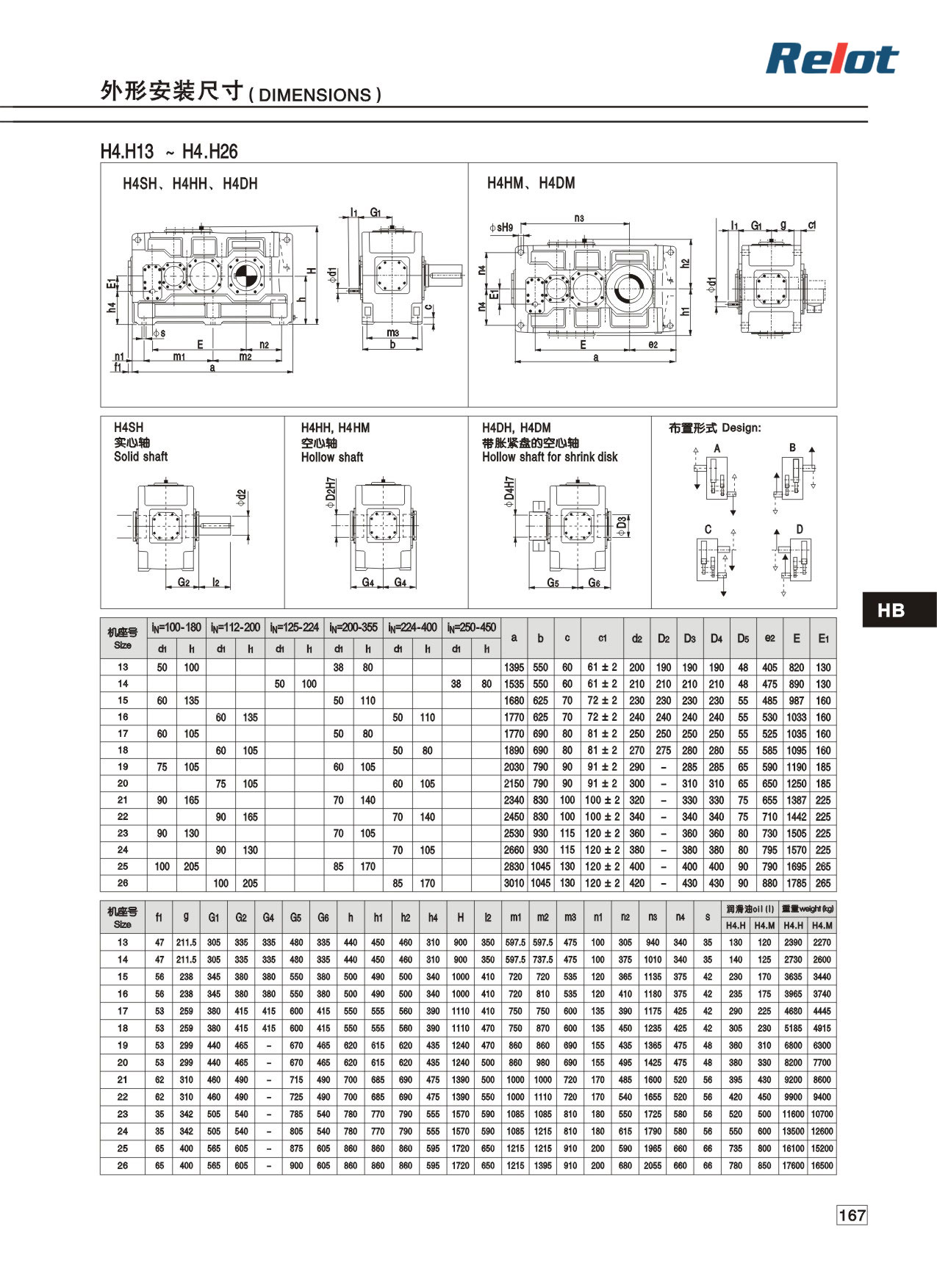

38.H4.H13~H4.H26外形安装尺寸

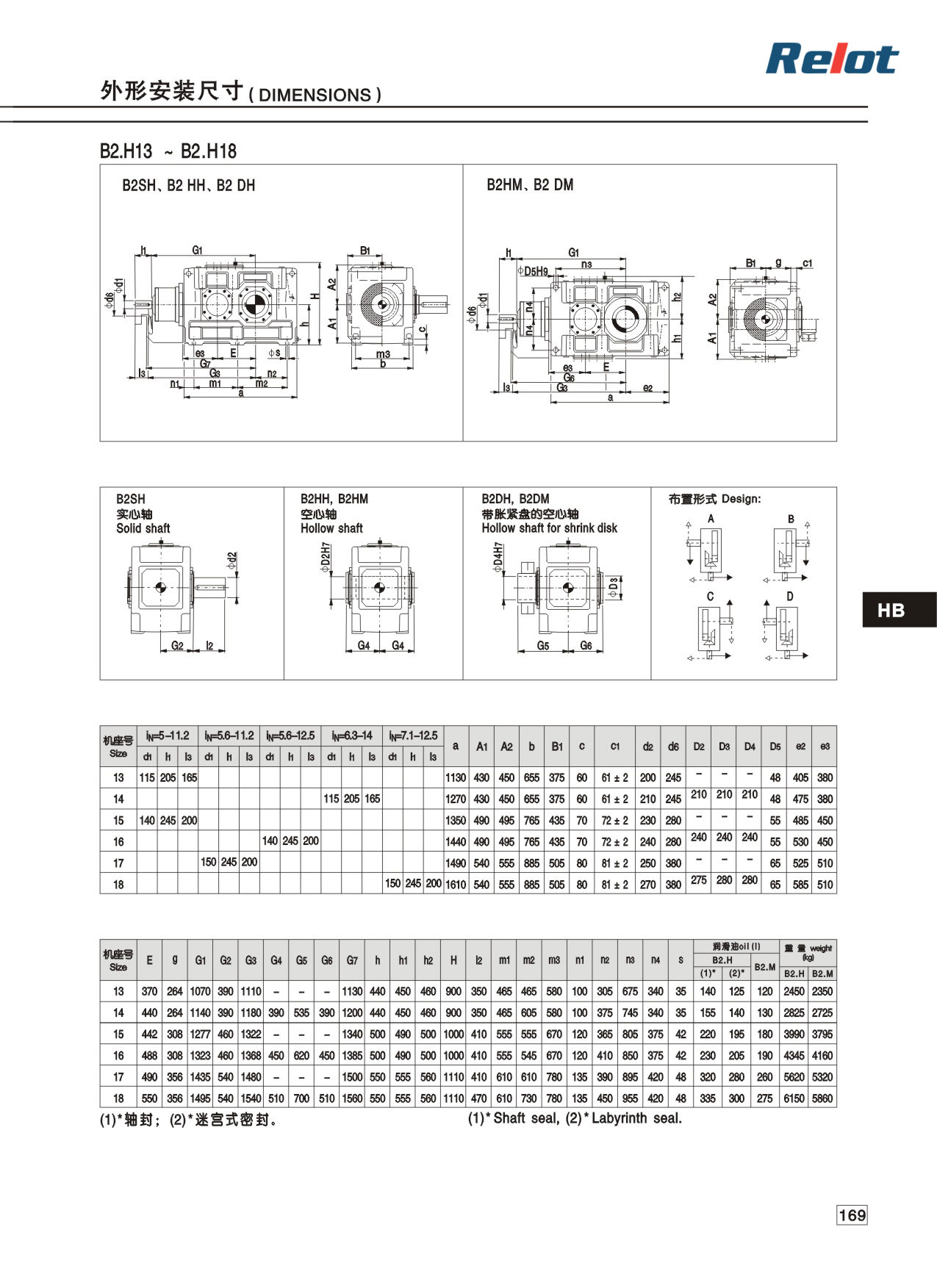

39.B2.H13~B2.H18外形安装尺寸

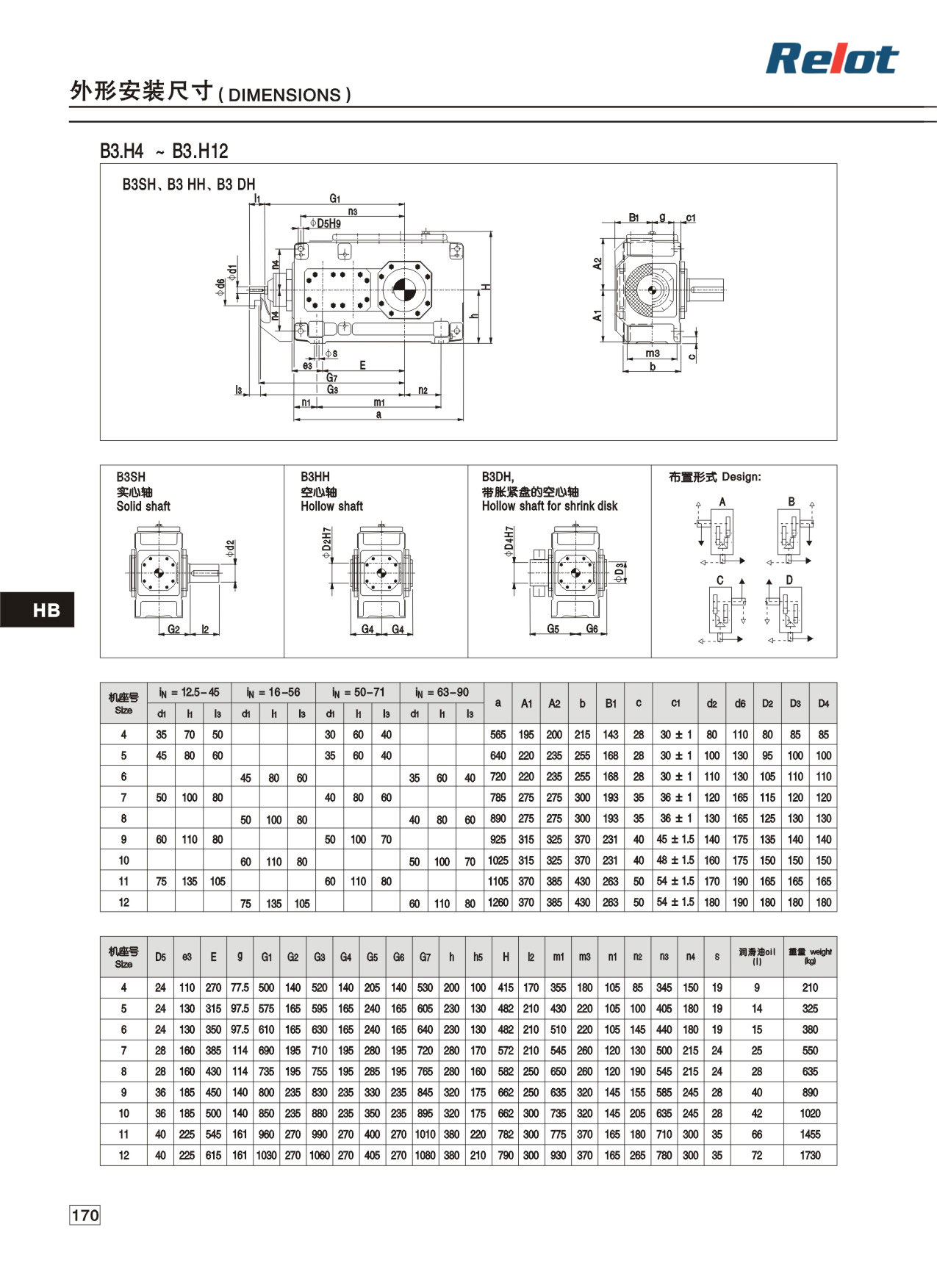

40.B3.H4~B3.H12外形安装尺寸

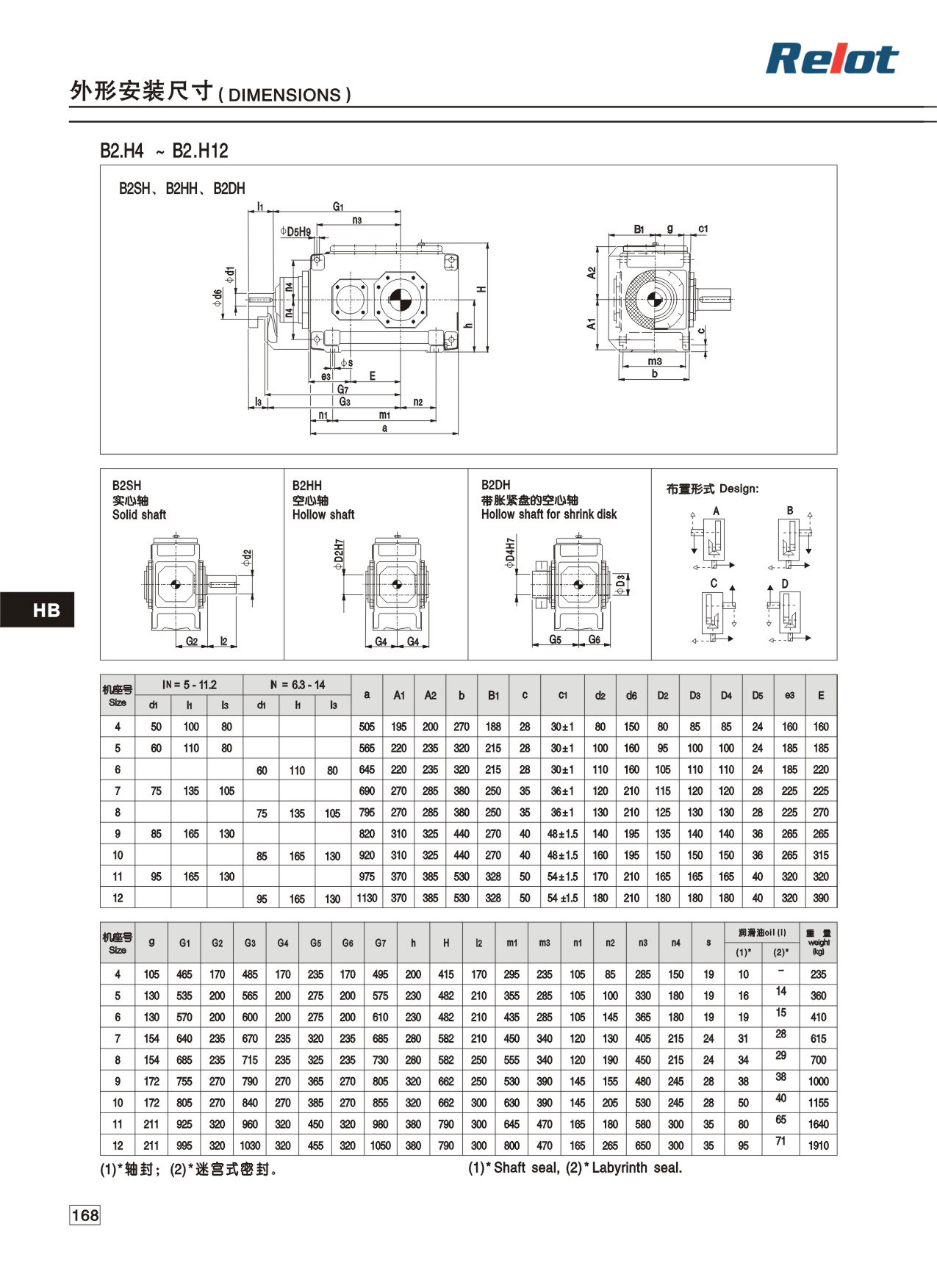

41.B2.H4~B2.H12外形安装尺寸

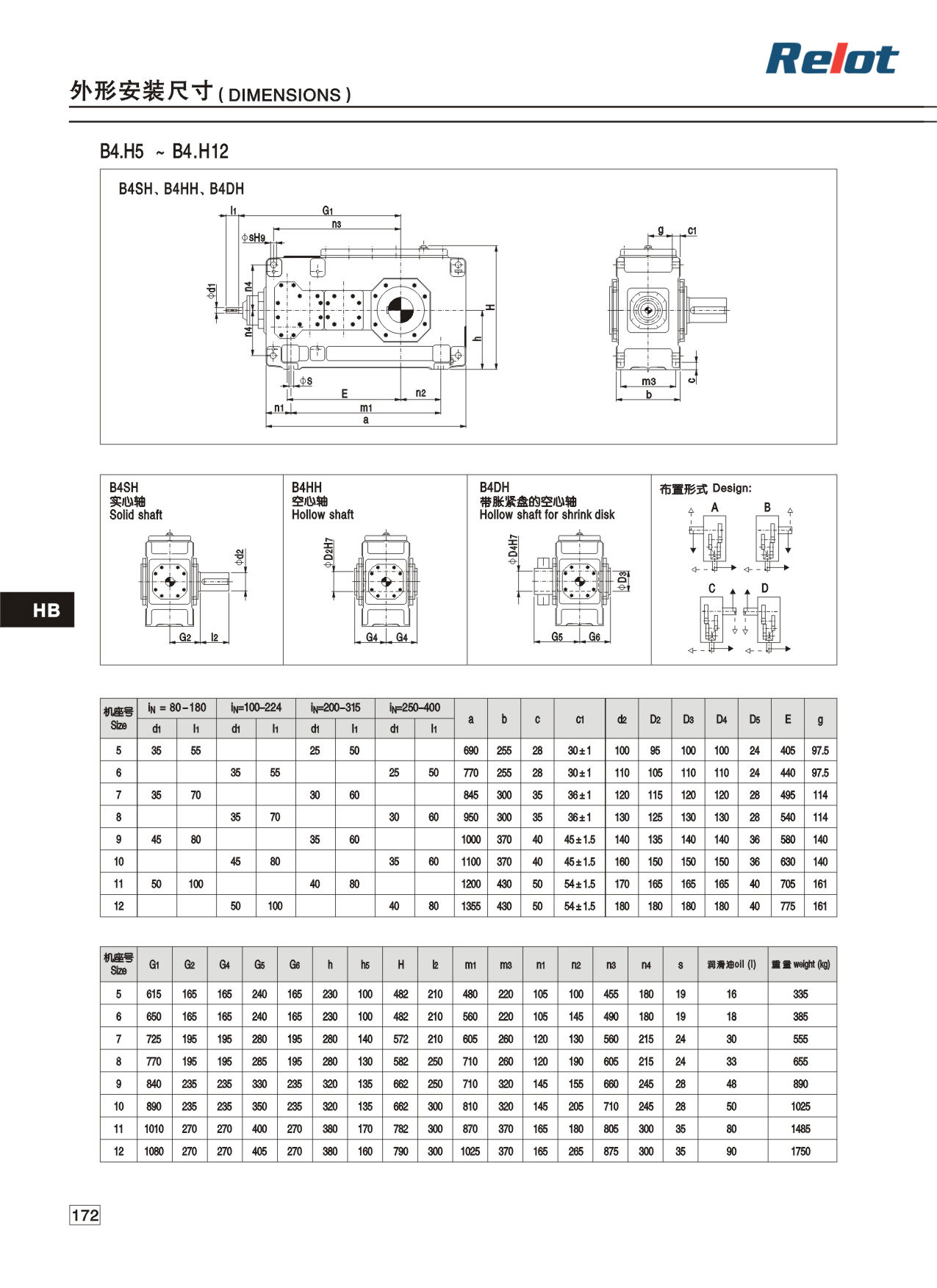

42.B4.H5~B4.H12外形安装尺寸
43.B4.H13~B4.H26外形安装尺寸

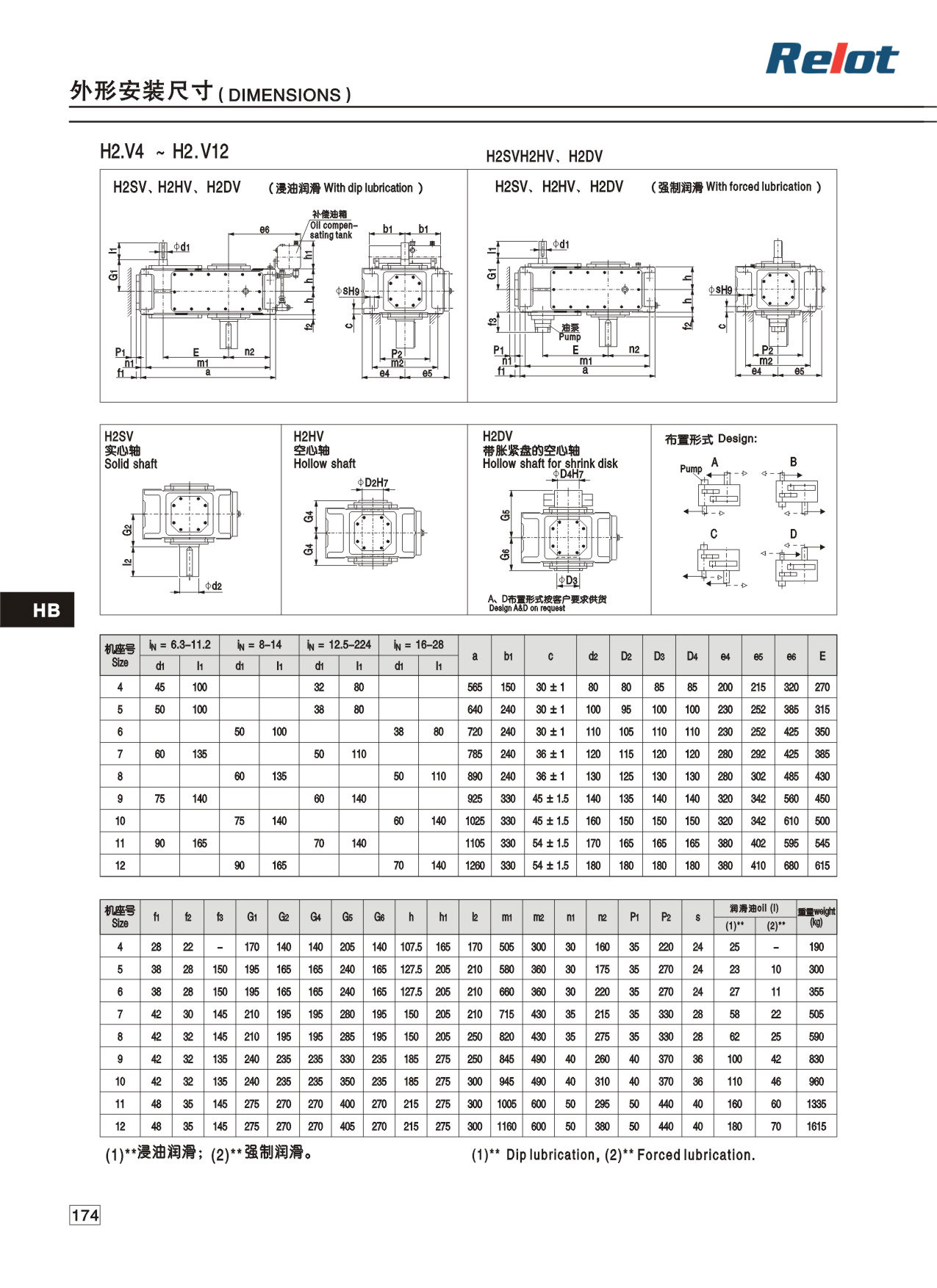

44.H2.V4~H2.V12外形安装尺寸

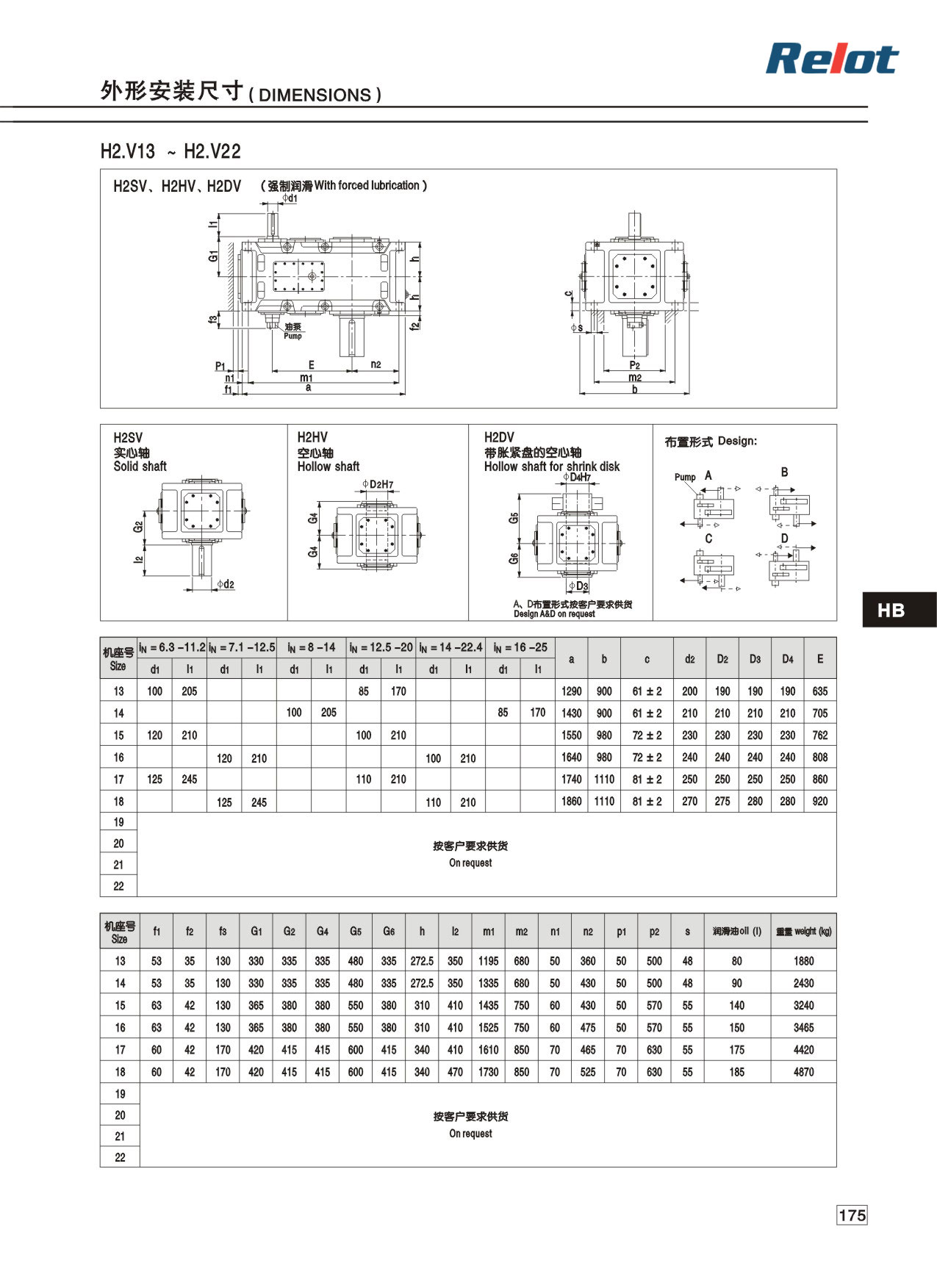

45.H2.V13~H2.V22外形安装尺寸

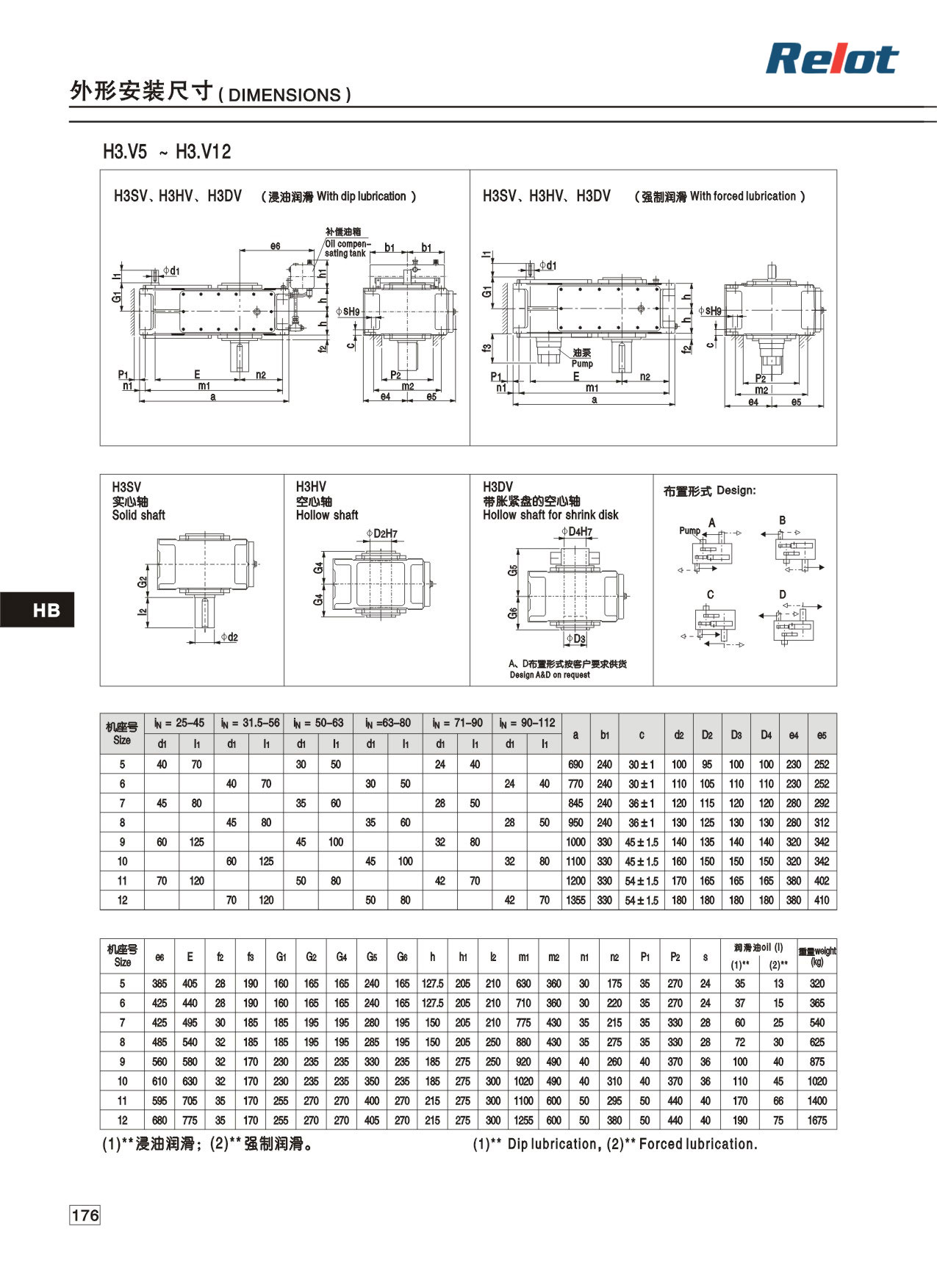

46.H3.V5~H3.V12外形安装尺寸
47.H2.V13~H2.V12外形安装尺寸

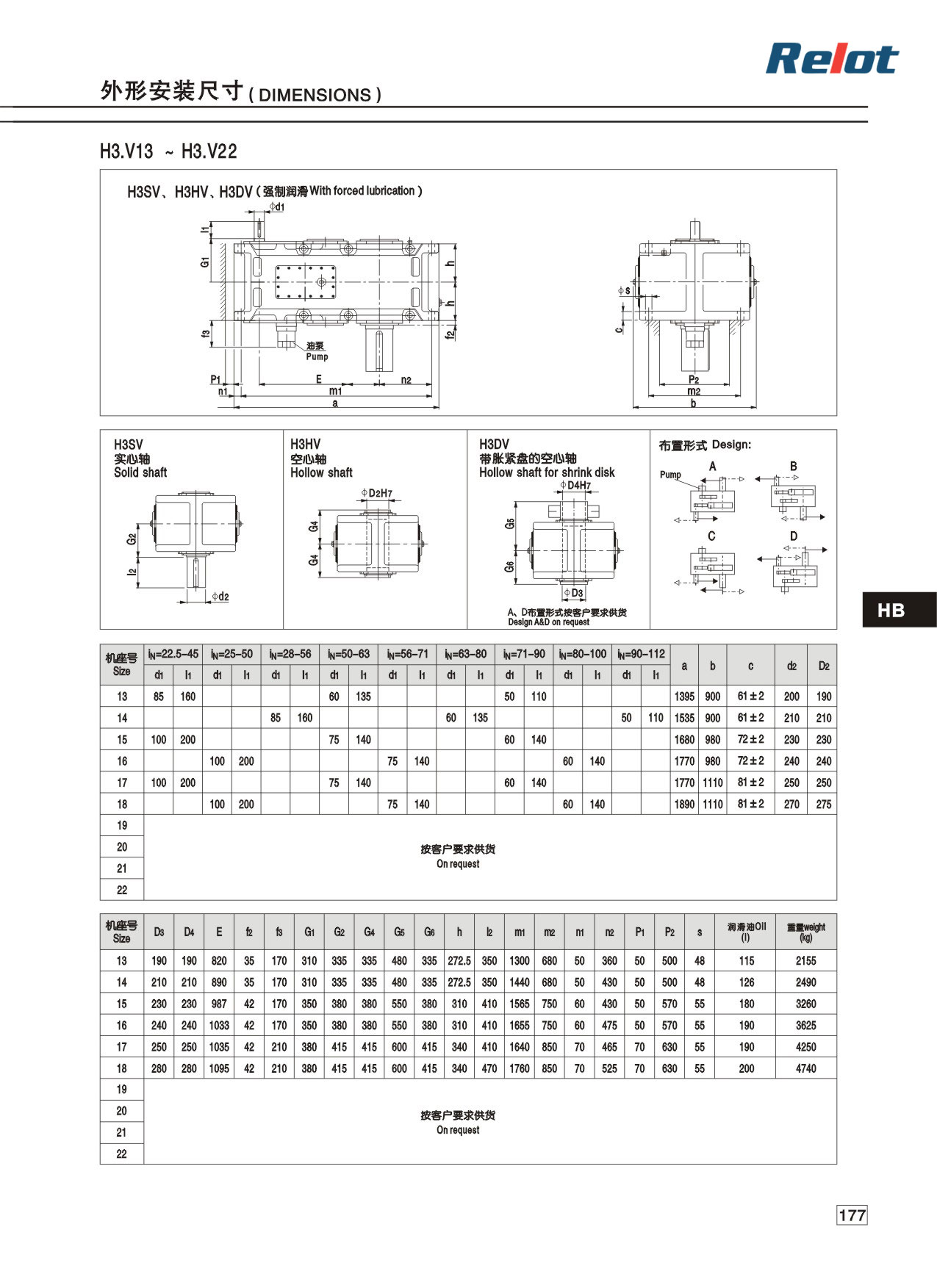

48.H3.V13~H3.V22外形安装尺寸

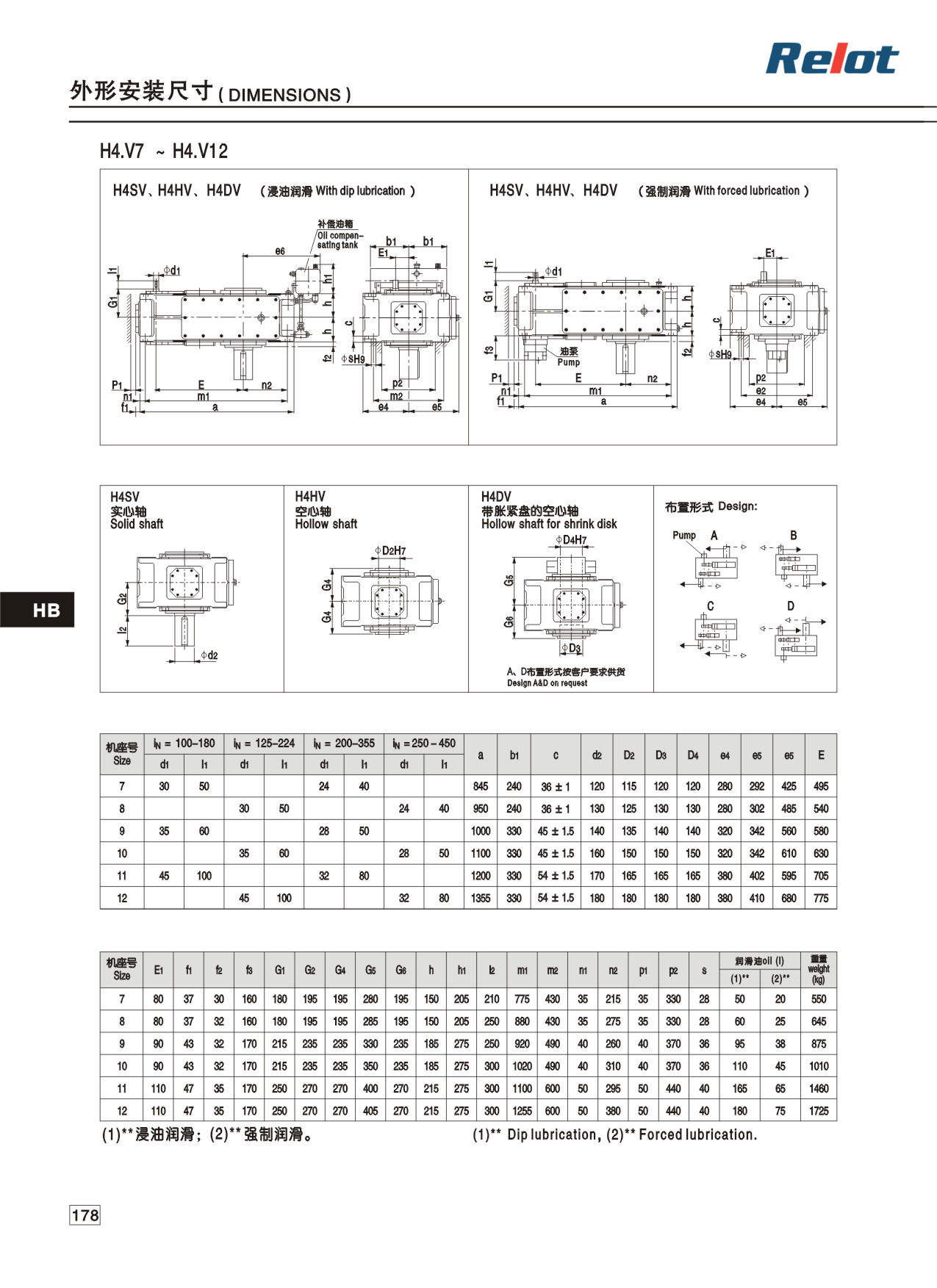

49.H4.V7~H4.V12外形安装尺寸

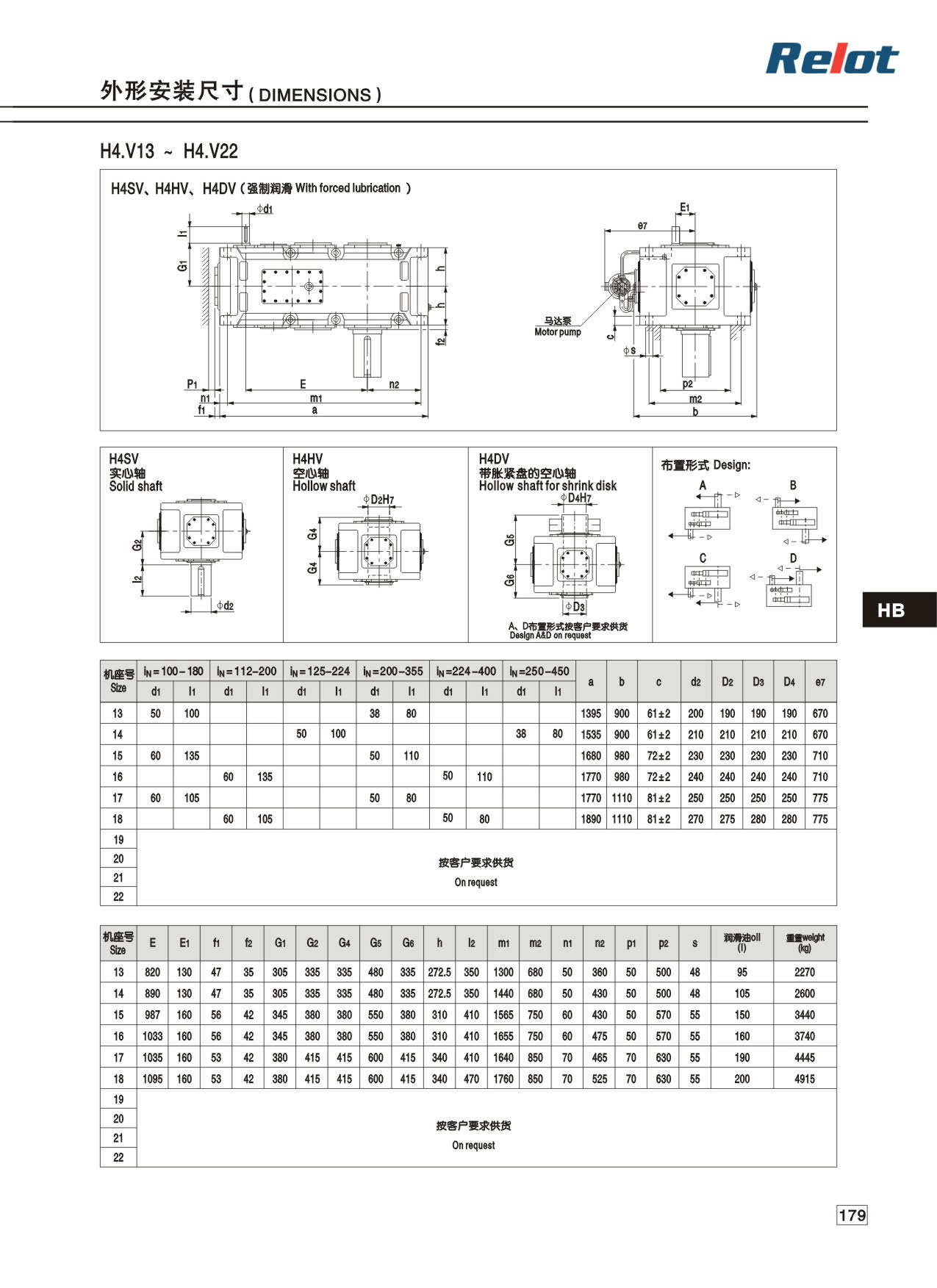

50.H4.V13~H4.V22外形安装尺寸

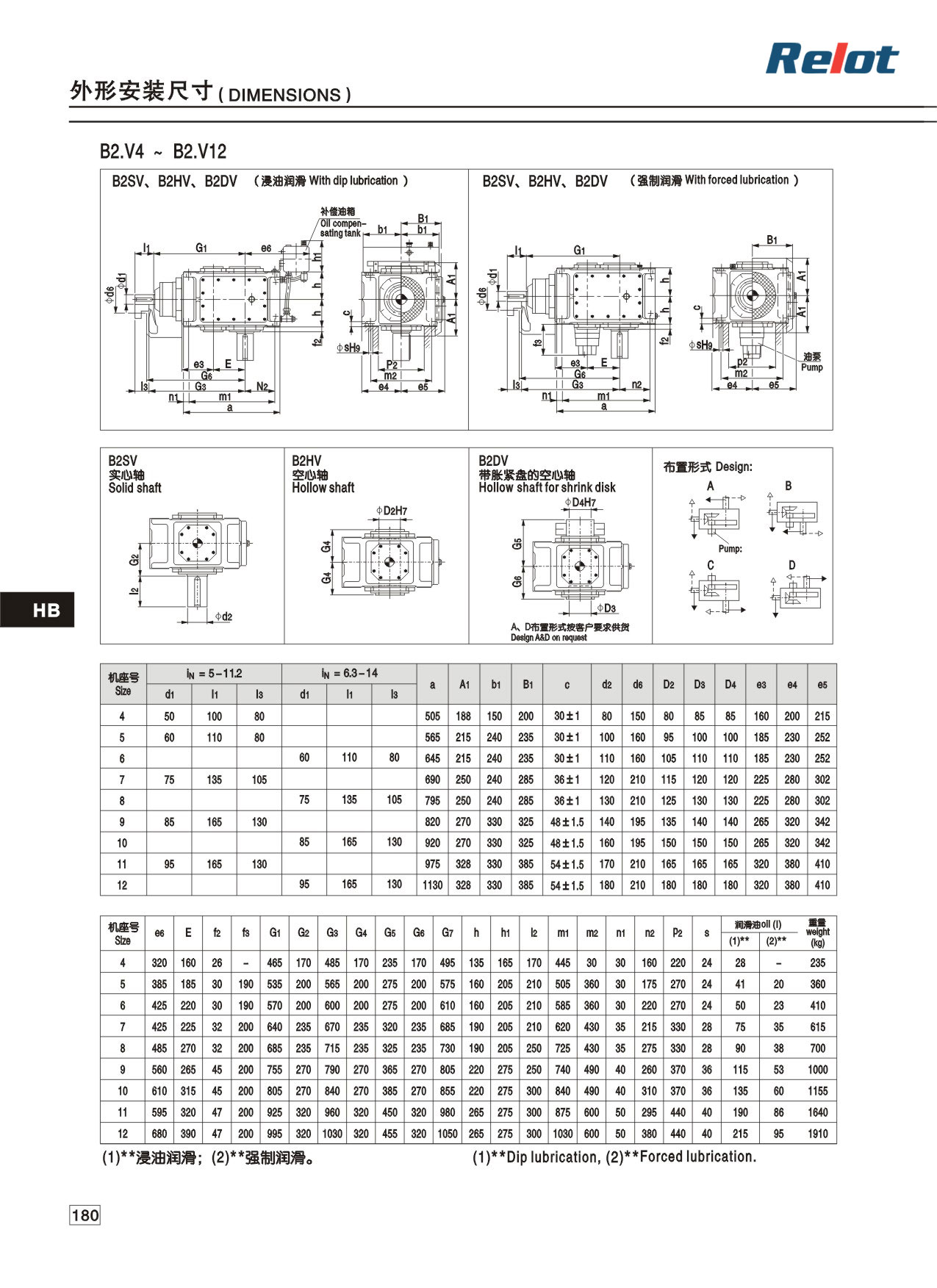

51.B2.V4~B2.V12外形安装尺寸

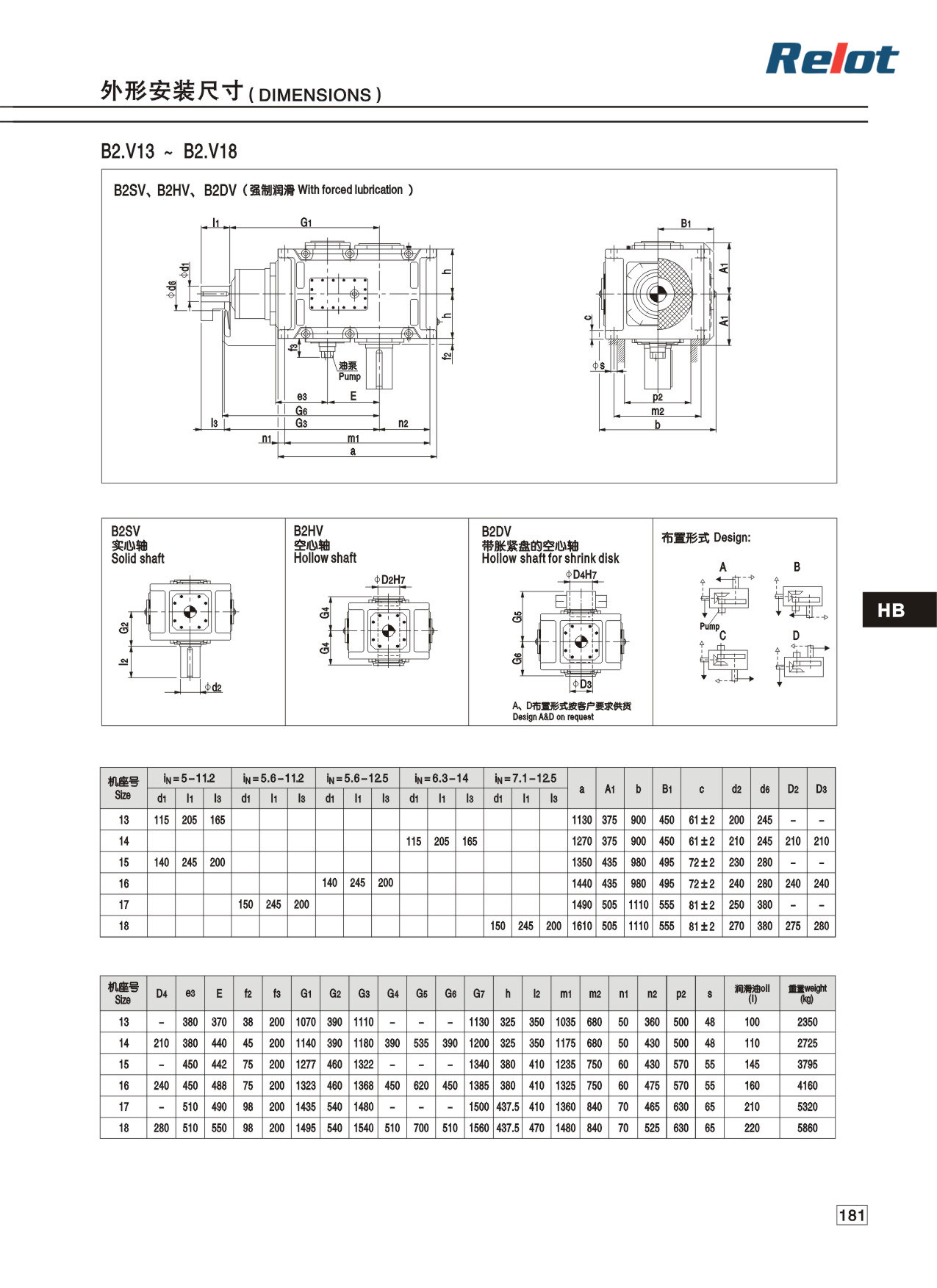

52.B2.V13~B2.V18外形安装尺寸

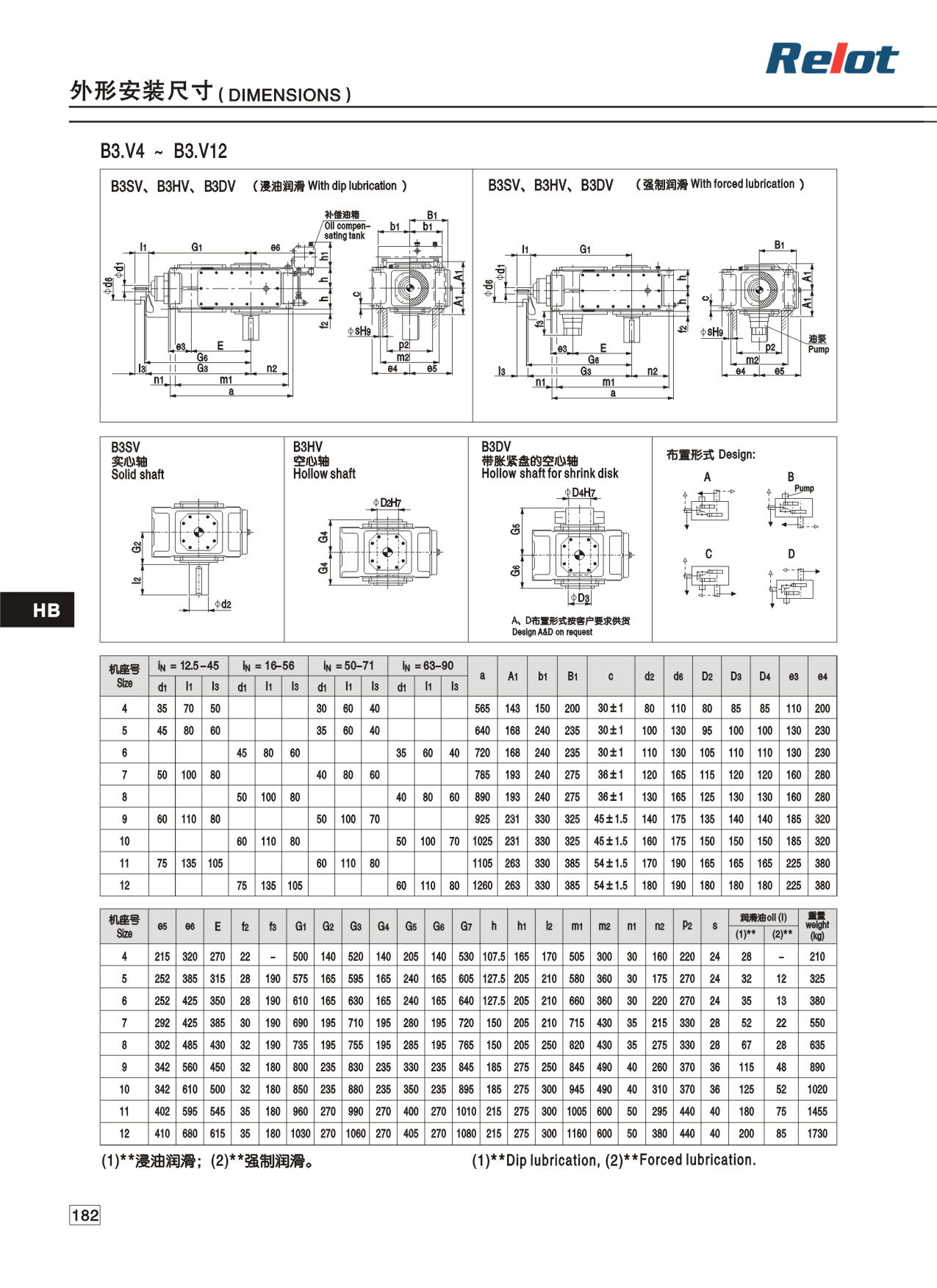

53.B3.V4~B3.V12外形安装尺寸

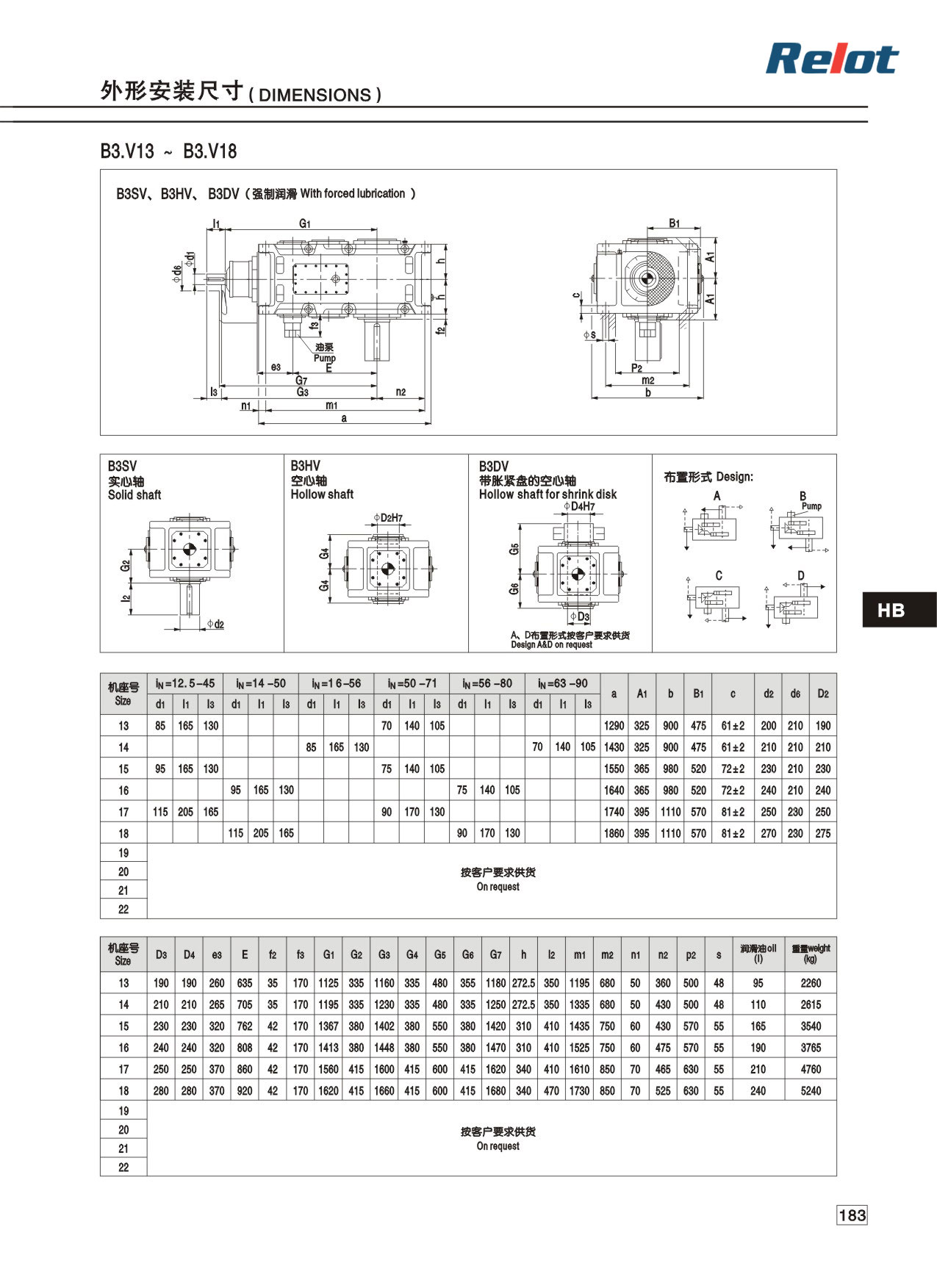

54.B3.V13~B3.V18外形安装尺寸

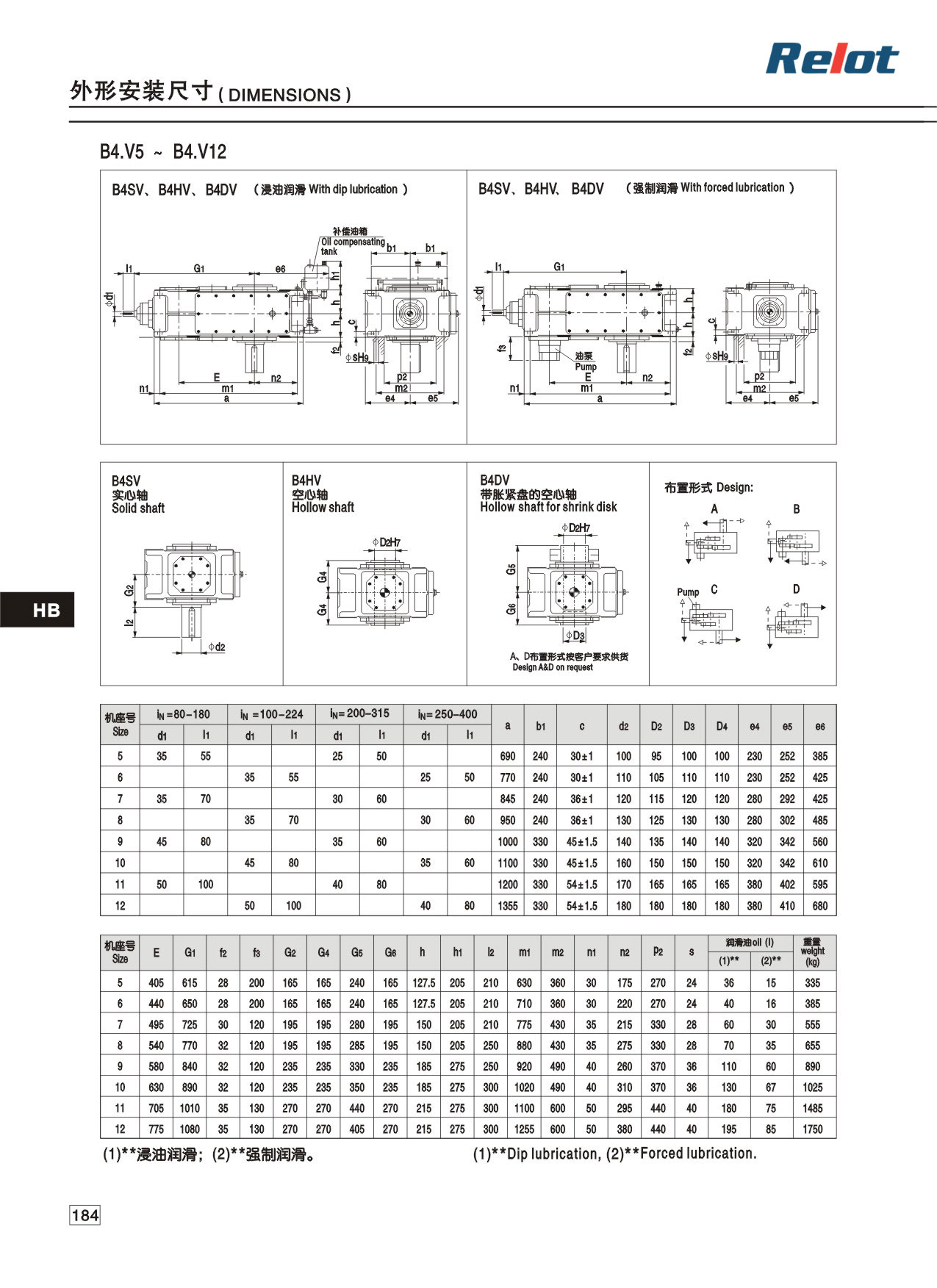

55.B4.V5~B4.V12外形安装尺寸

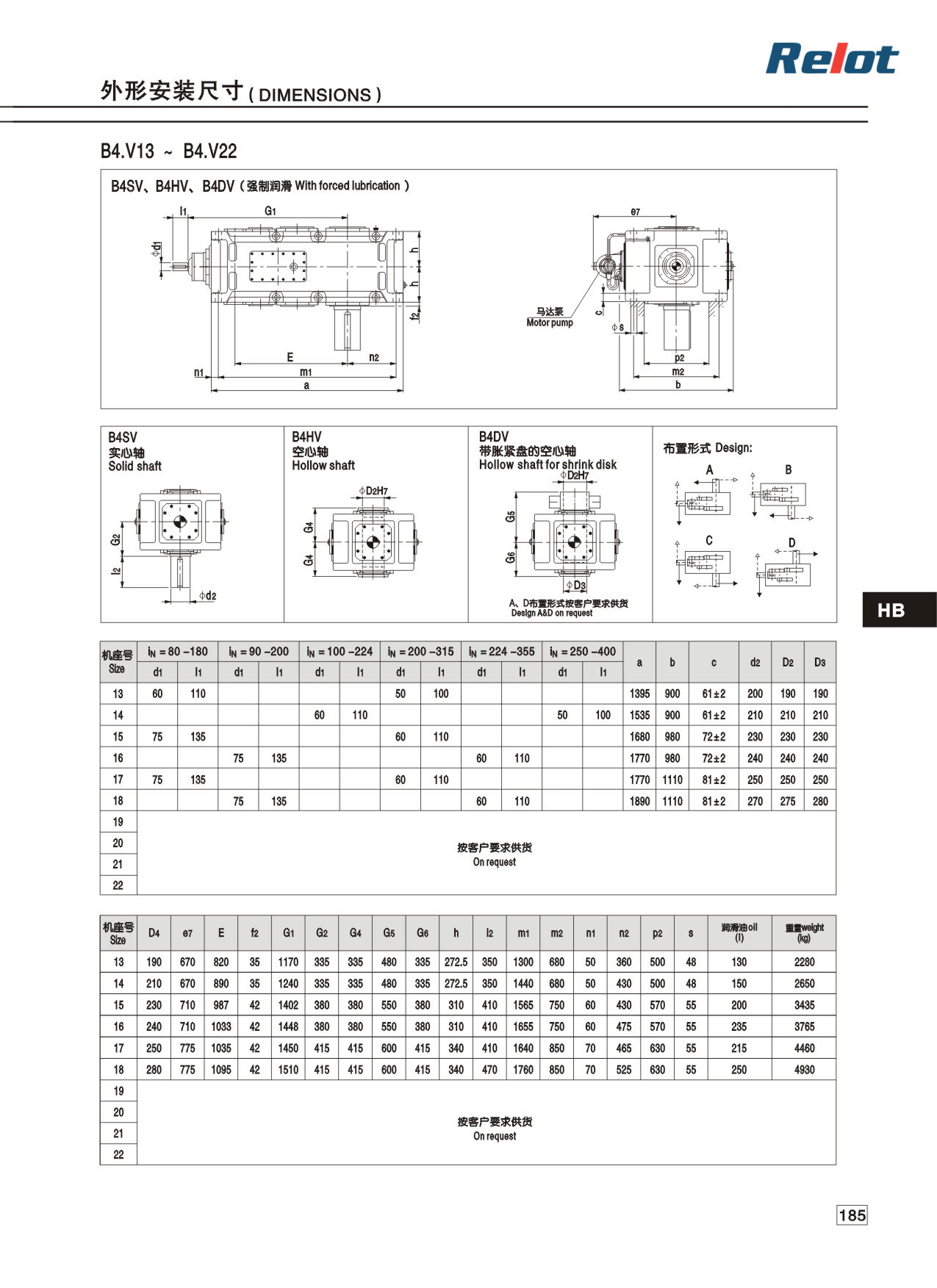

56.B4.V13~B4.V22外形安装尺寸

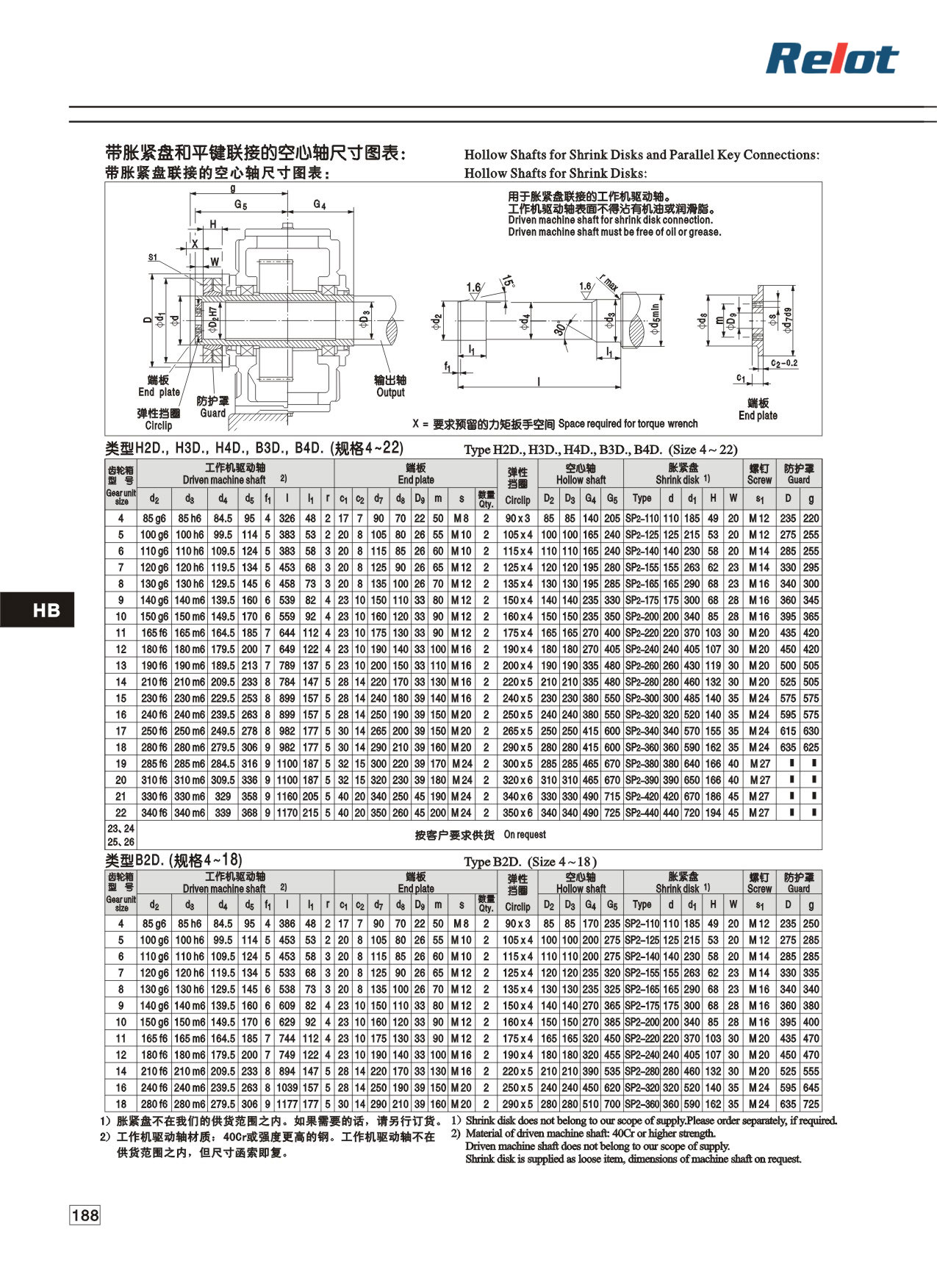

57.带胀紧盘和平键联接的空心轴尺寸图

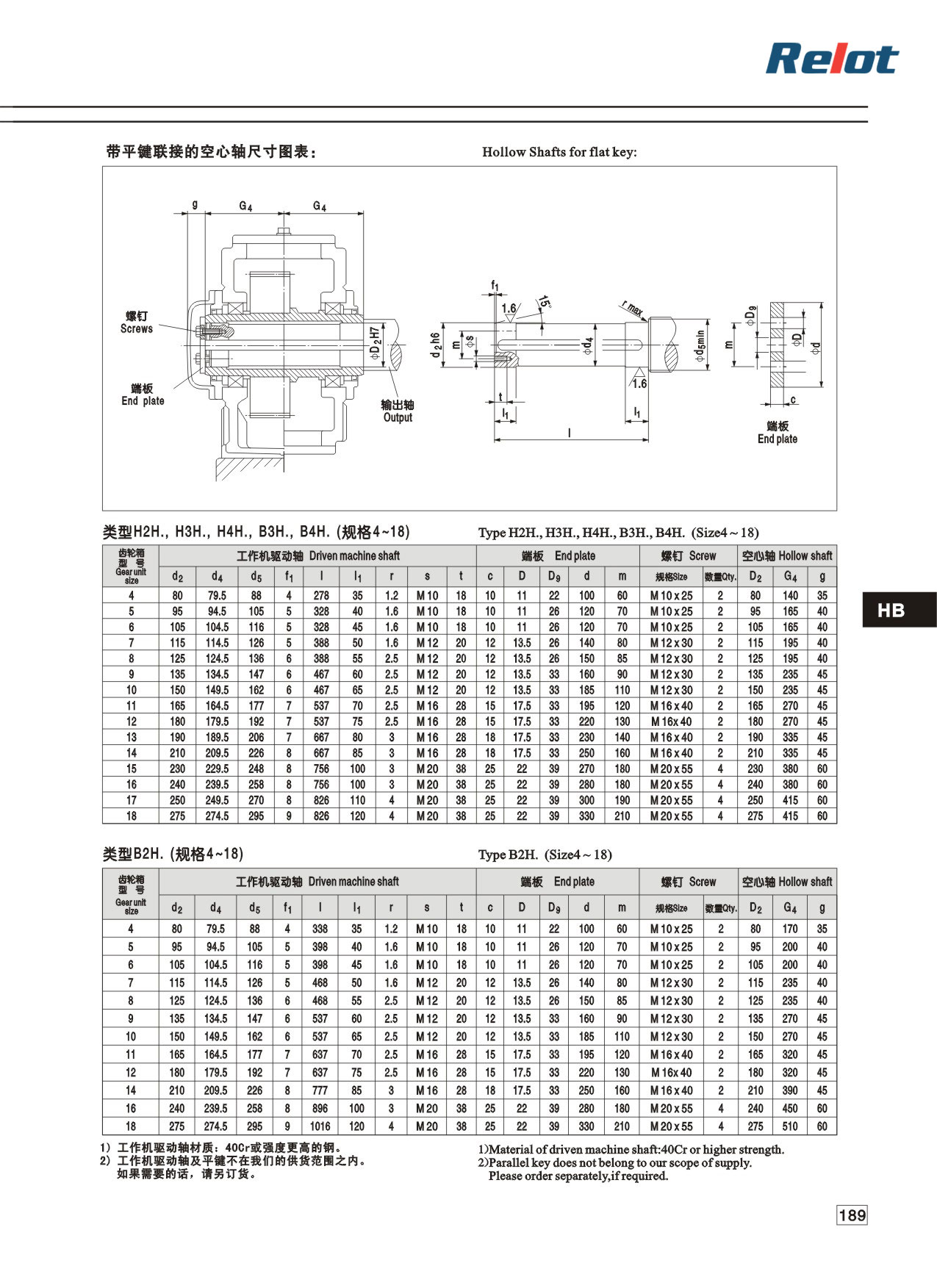

58.带平键联接的空心轴尺寸图
59.带法兰轴尺寸图

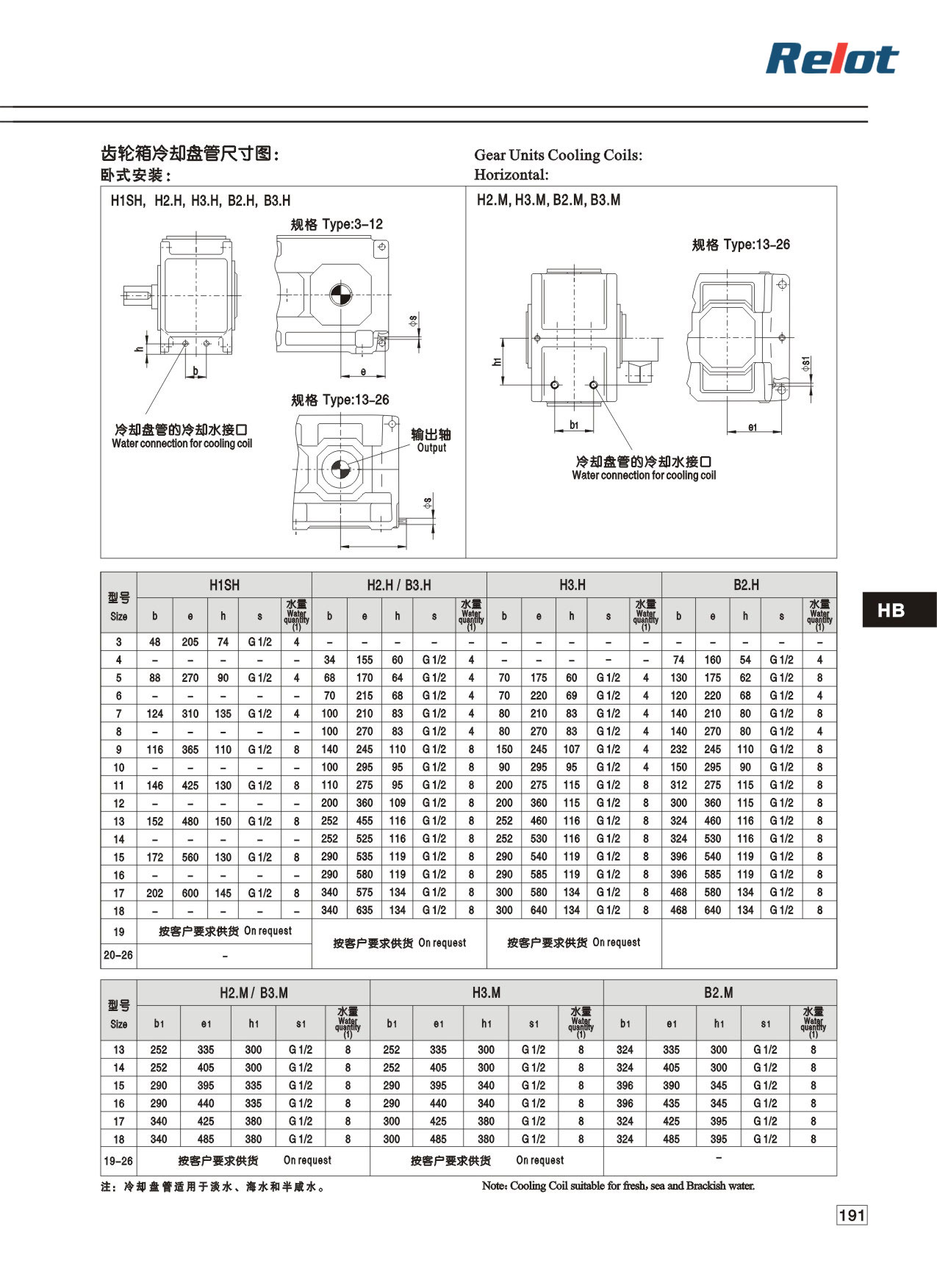

60.齿轮箱冷却盘管卧式安装尺寸
61.齿轮箱冷却盘管立式安装尺寸

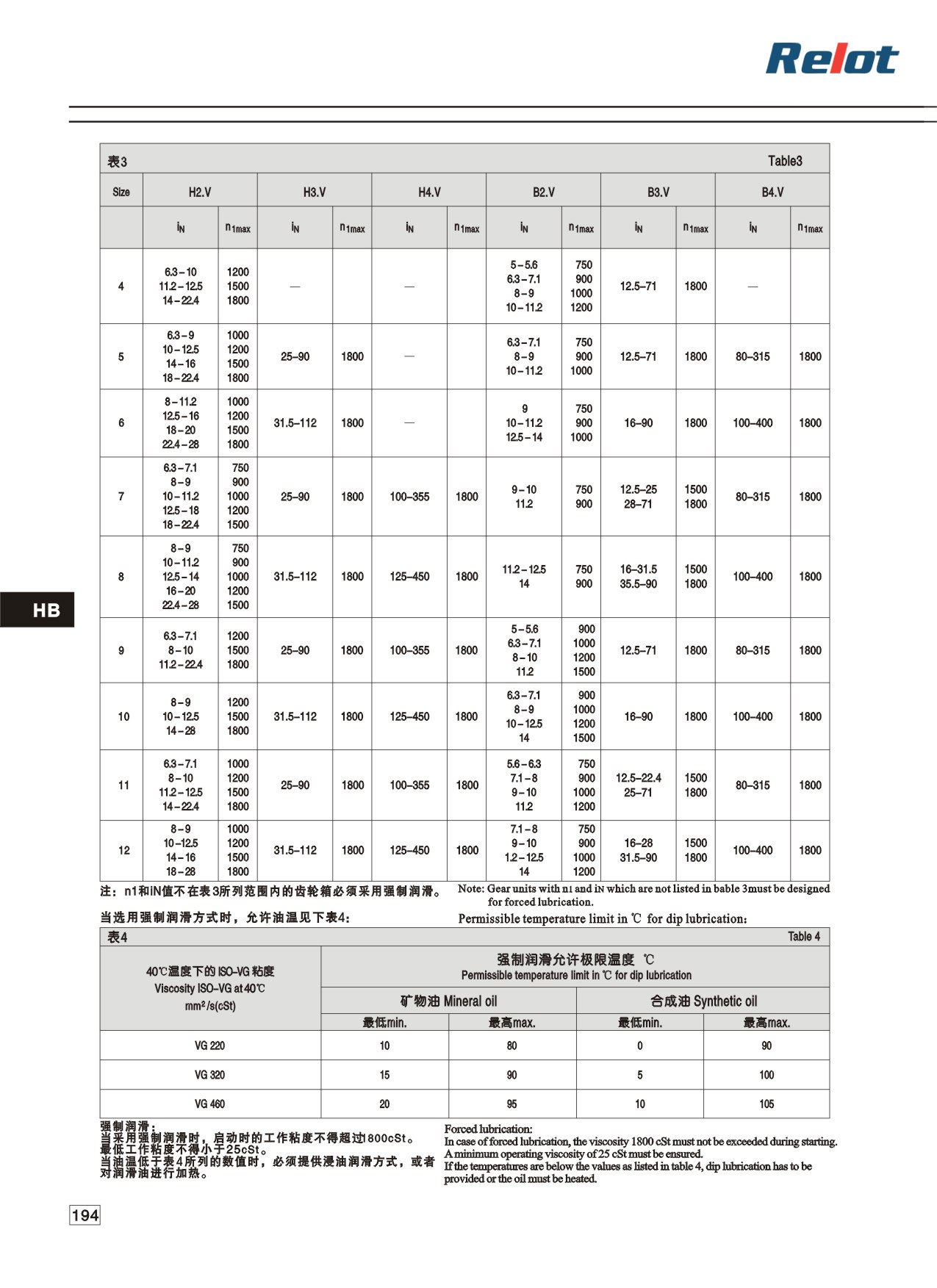

62.润滑油供给方式可选方案

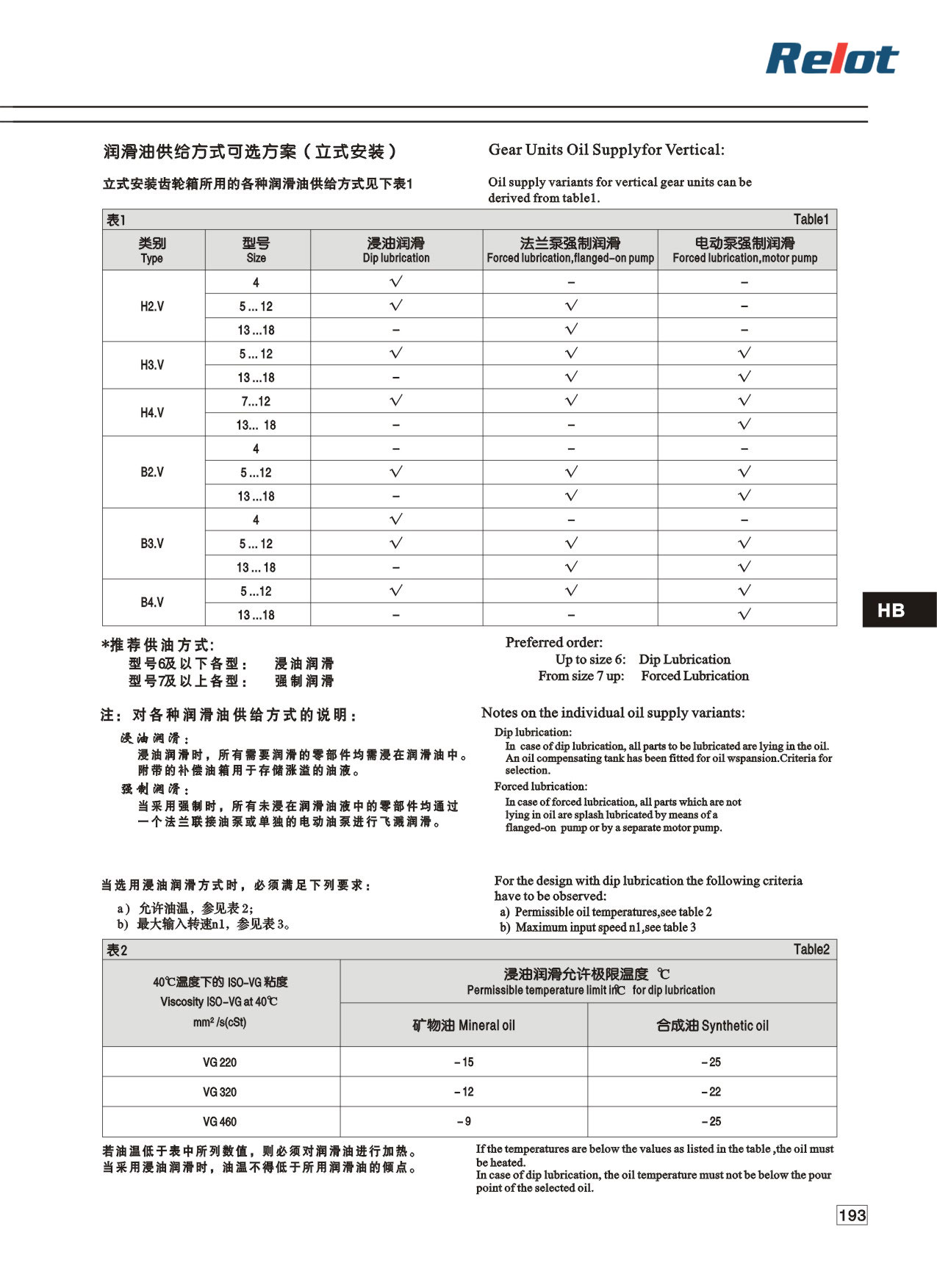

63.润滑油供给方式可选方案2
64.齿轮箱电动泵强制润滑方式

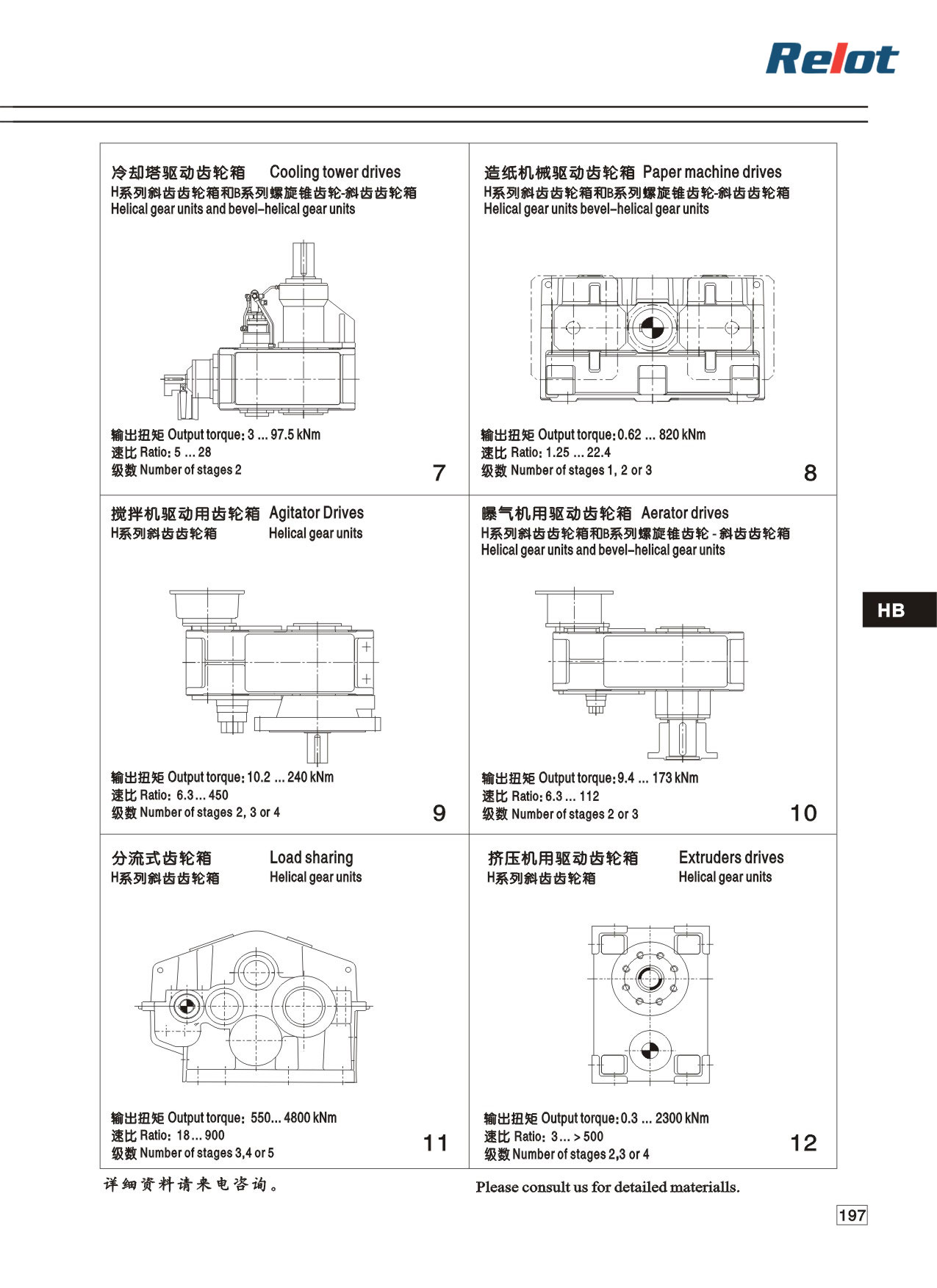

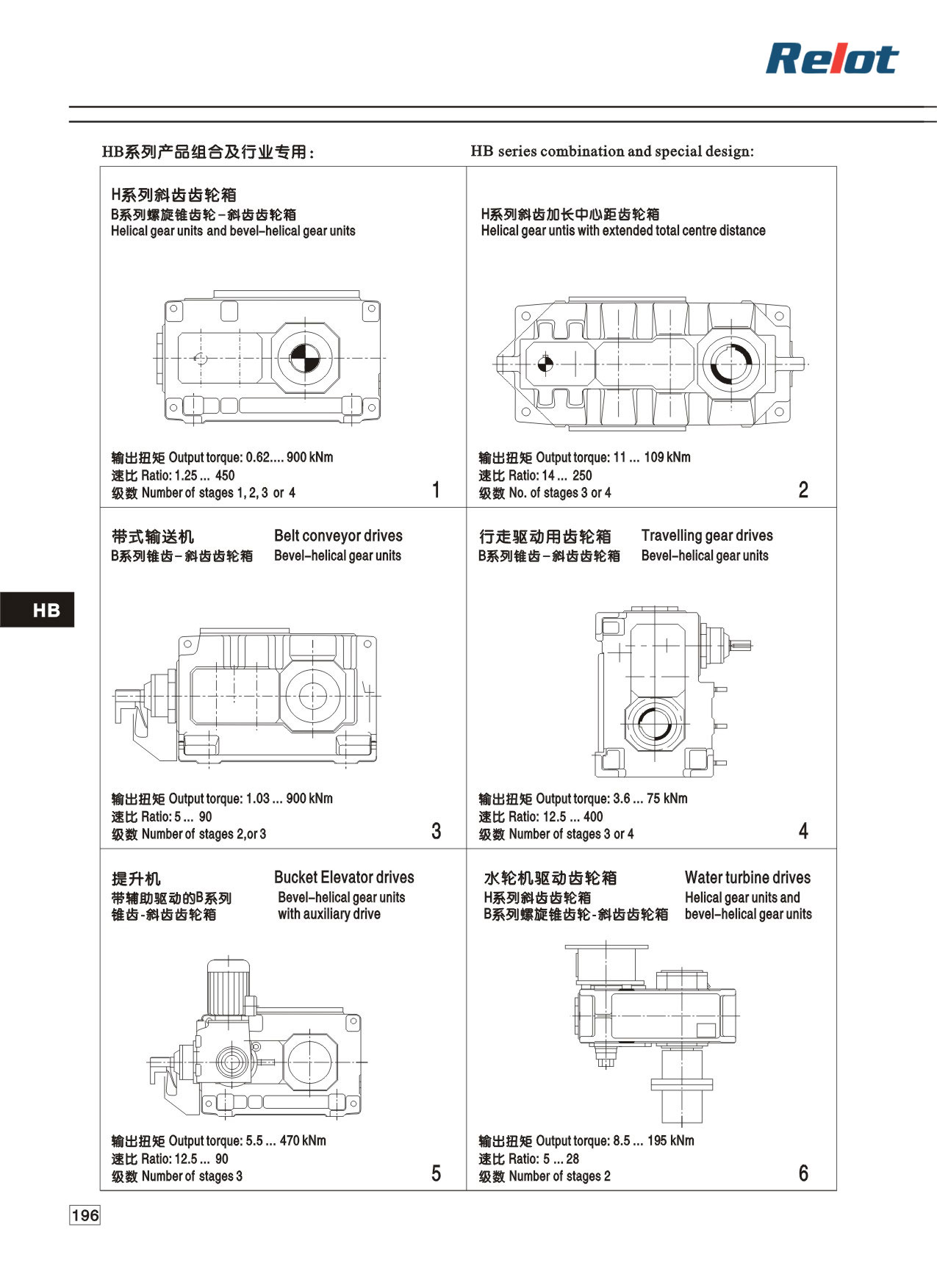

65.HB系列产品组合及行业应用1
66.HB系列产品组合及行业应用2

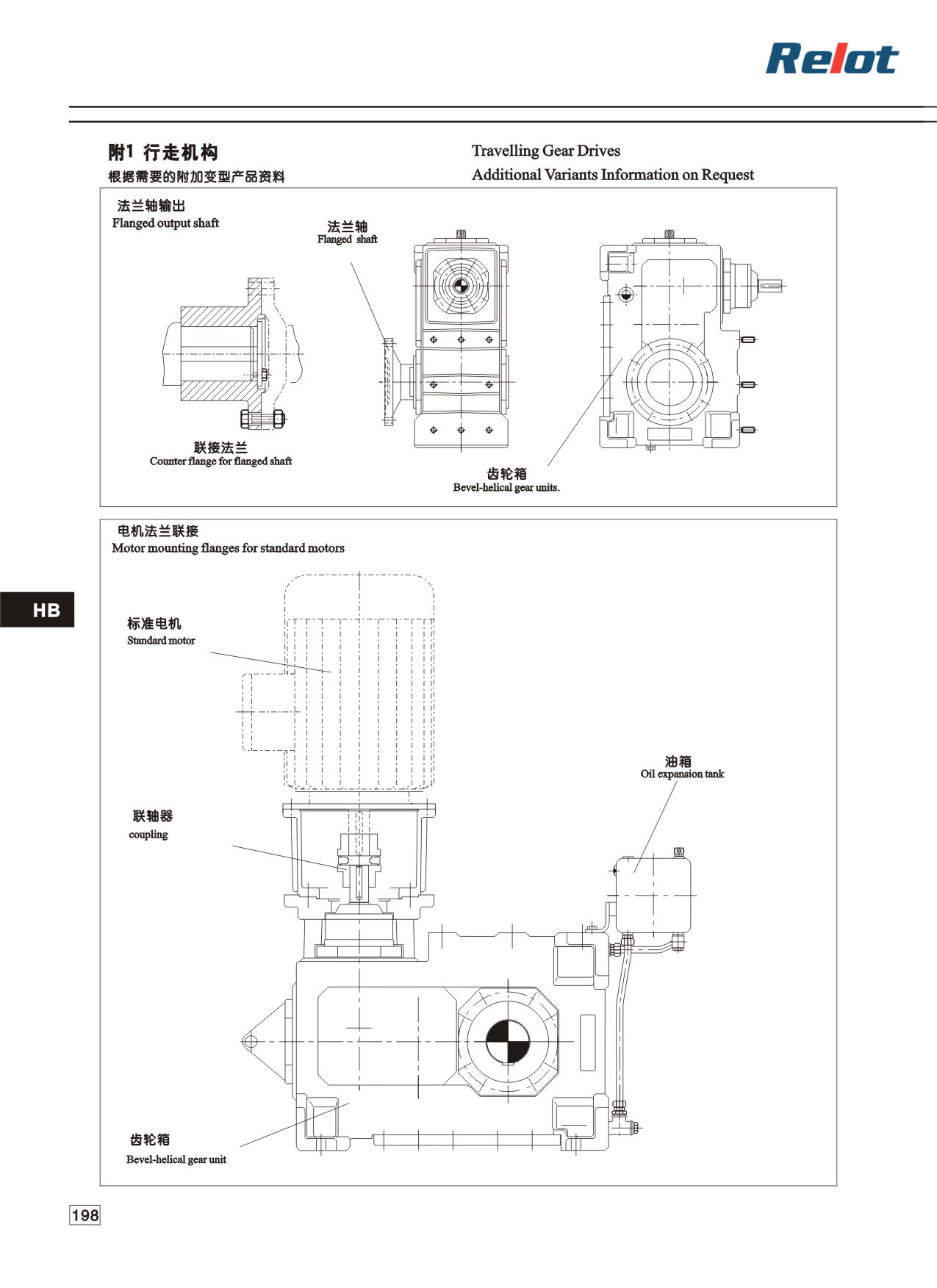

67.HB系列产品组合及行业应用(行走机构)

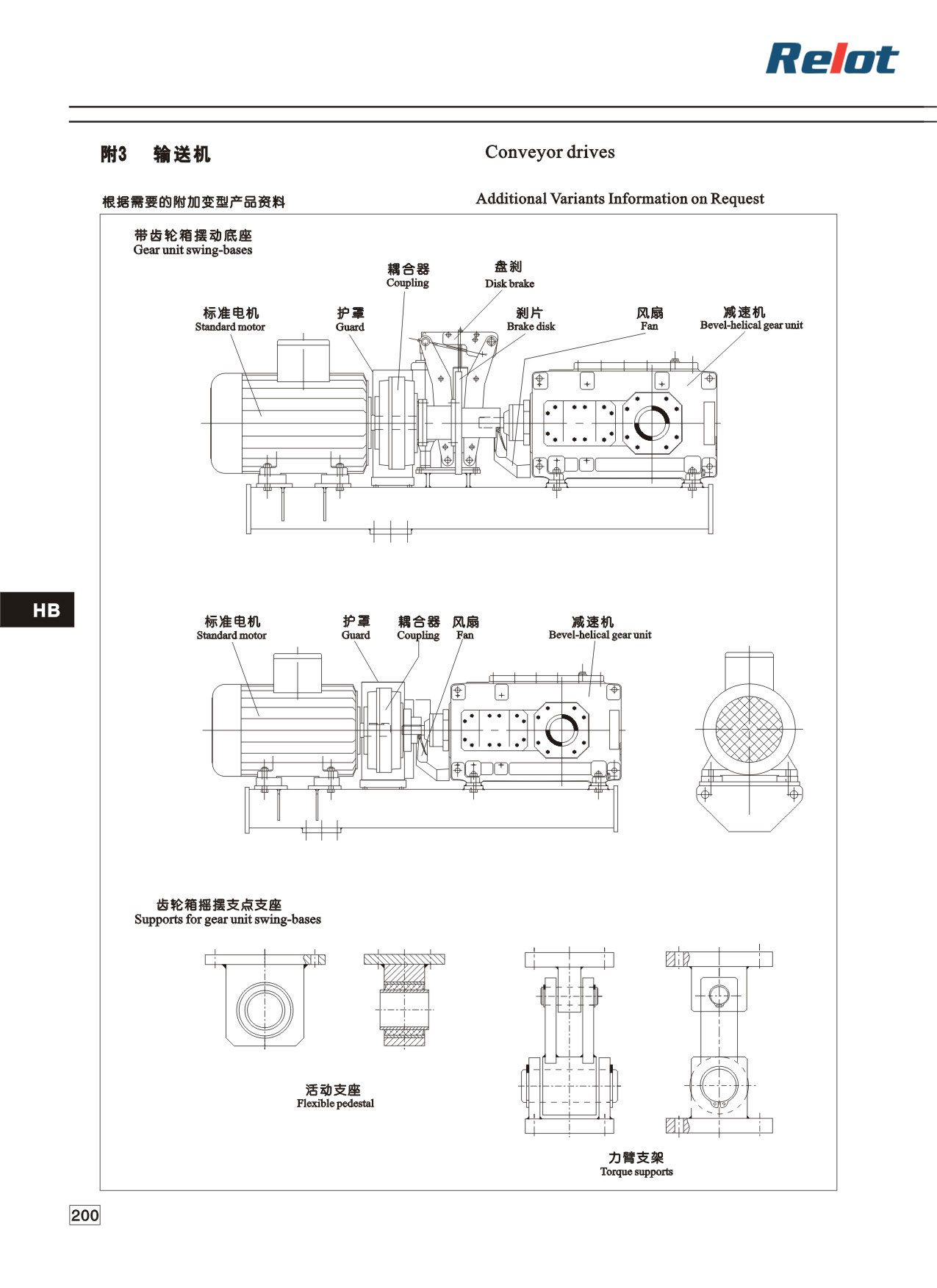

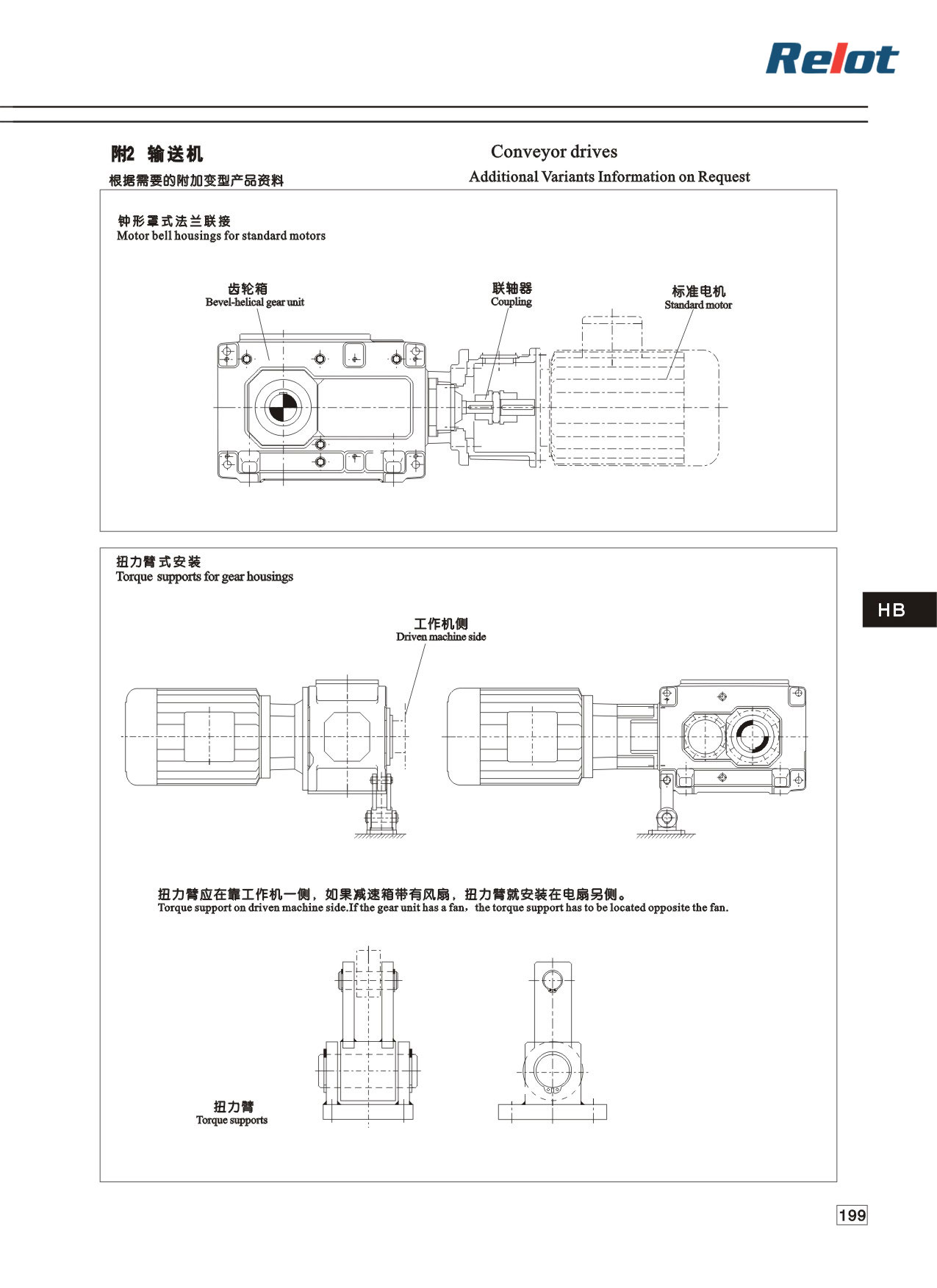

68.HB系列产品组合及行业应用(输送机)1
69.HB系列产品组合及行业应用(输送机)2

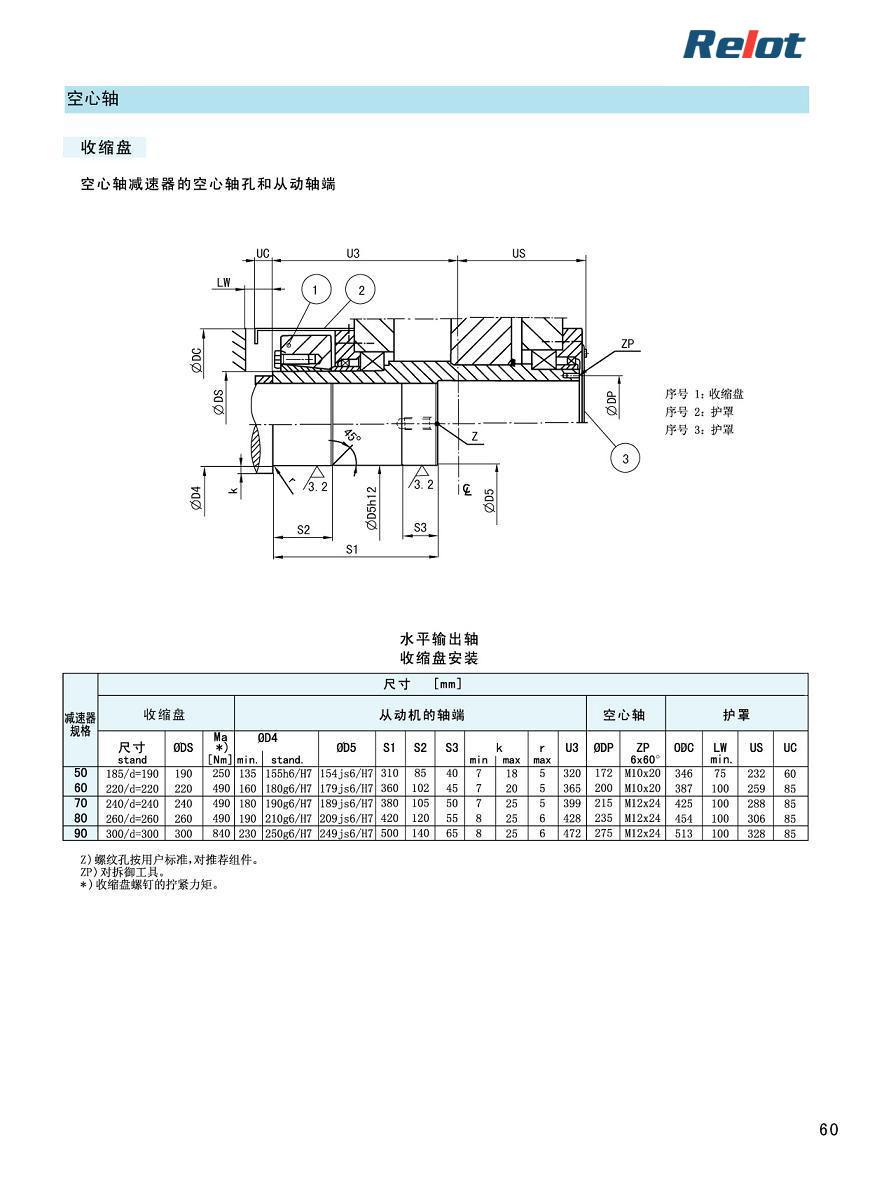

70.M系列空心轴减速机水平输出轴收缩盘安装尺寸2
