RK系列可逆电机
可逆电机:
1、可逆电动机，在电动机后部设有简易制动器，是适用于短时间内频繁正反转用途的电机。简易制动器的构造，带弹簧压力的制动柱作用在转动的制动盘上并保持连续压力。
2、可逆电动机和感应电动机相同，都是电容动转单相电机，转矩力矩特性和感应电机特性相同，但启动力矩加大，同时输入损耗加大，电机温升比感应电机要高。
电动机型号表示：
5 R K 60 R GN – C T E
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
|
①
|
电机尺寸 0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm
|
|
②
|
类型名称 I：感应电动机 R：可逆电动机 T：转矩电动机
|
|
③
|
系列名称 K：K系列
|
|
④
|
输出功率 例如60：60W
|
|
⑤
|
R：表示带调速电机 无：表示未带
|
|
⑥
|
转轴形状 GN：GN型齿轮轴 GU：GU型齿轮轴 A：圆轴型 A1：键槽型
|
|
⑦
|
电源电压-极数
A：单相100V50/60Hz4P B：单相110V50/60Hz2P
C：单相220/230V50Hz4P D：单相22050Hz2P
E：单相110/120V60Hz4P H：单相220/230V60Hz4P
S：三相200/220/230V50/60Hz4P S3：三相380/400/415V50/60Hz4P
T：三相200/220/230V50/60Hz2P T3：三相380/400/415V50/60Hz2P
|
|
⑧
|
T：带端子箱型 F：带风扇 FF：带强制风扇 M：无励磁动作型电磁制动电机
|
|
⑨
|
附电容器种类 J： 单相100V、110V、120V用电容器 E：单相220/230V用电容器
|
减速器：
5 GN 15 K
① ② ③ ④
|
①
|
减速机尺寸0：42mm 2：60mm 3：70mm 4：80mm 5：90mm 6：104mm
|
|
②
|
齿轴类型 GN：GN型齿轮轴 GU：GU型齿轮轴
|
|
③
|
减速比 15：减速比15
|
|
④
|
轴承种类 K：滚珠轴承（对GU型方箱体标注为KB）
|
| 系列参数： | |
| 1.2RK6W电机特性与外形尺寸 | |

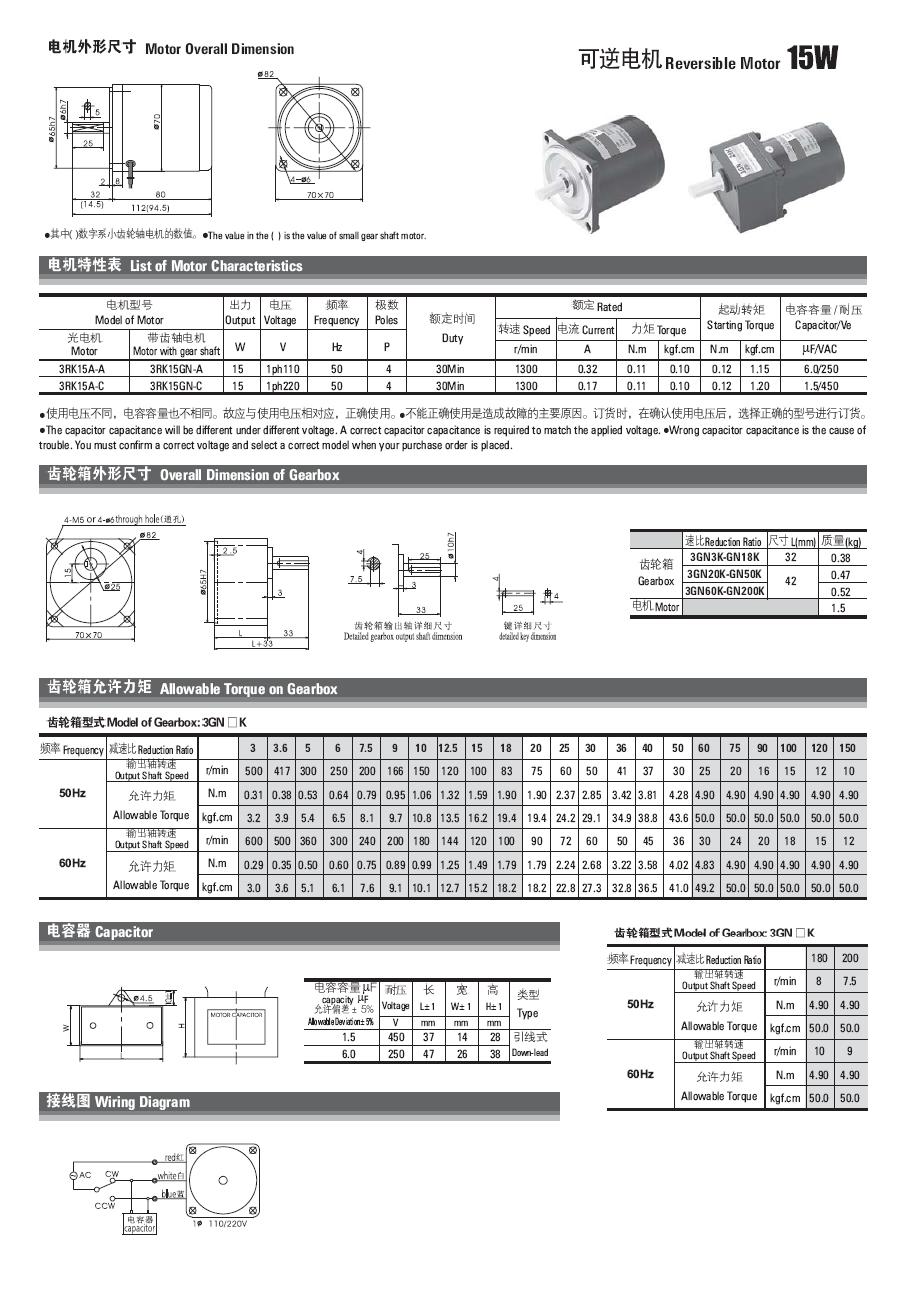

| 2.3RK15W电机特性与外形尺寸 | |
| 3.4RK25W电机特性和外形尺寸 | |

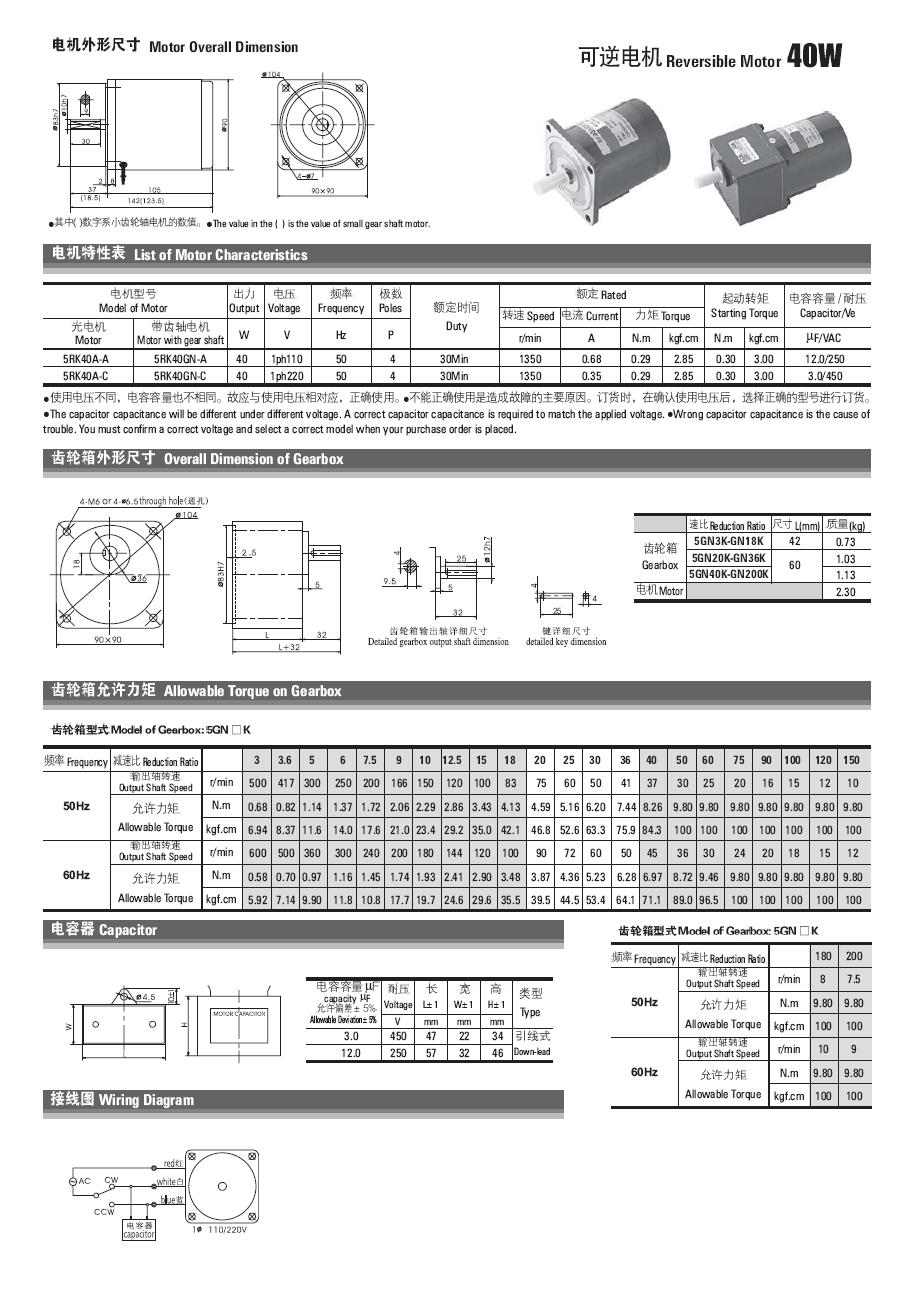

| 4.5RK40W电机特性和外形尺寸 | |

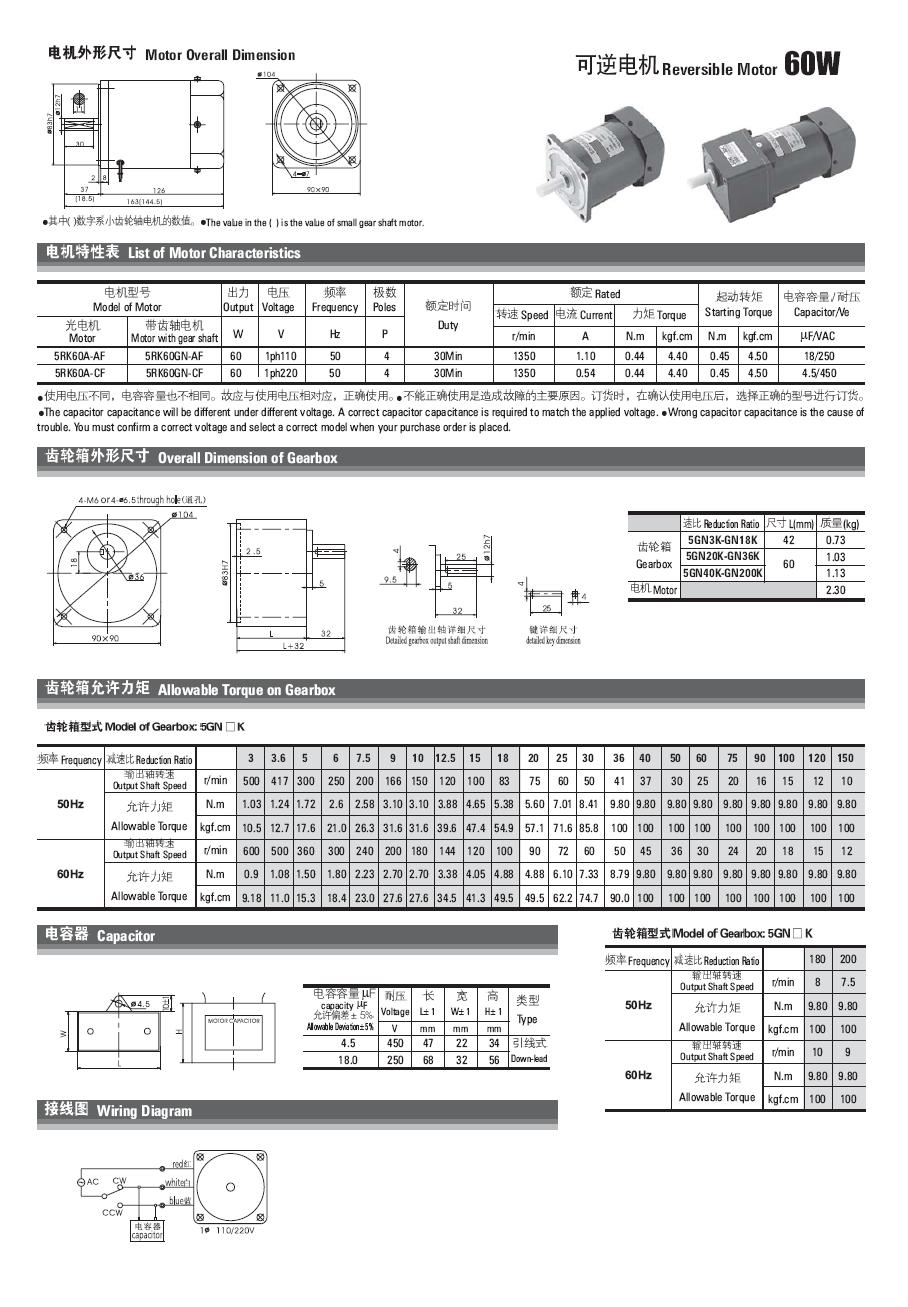

| 5.5RK60W电机特性和外形尺寸 | |
| 6.5RK60W-GU电机特性和外形尺寸 | |

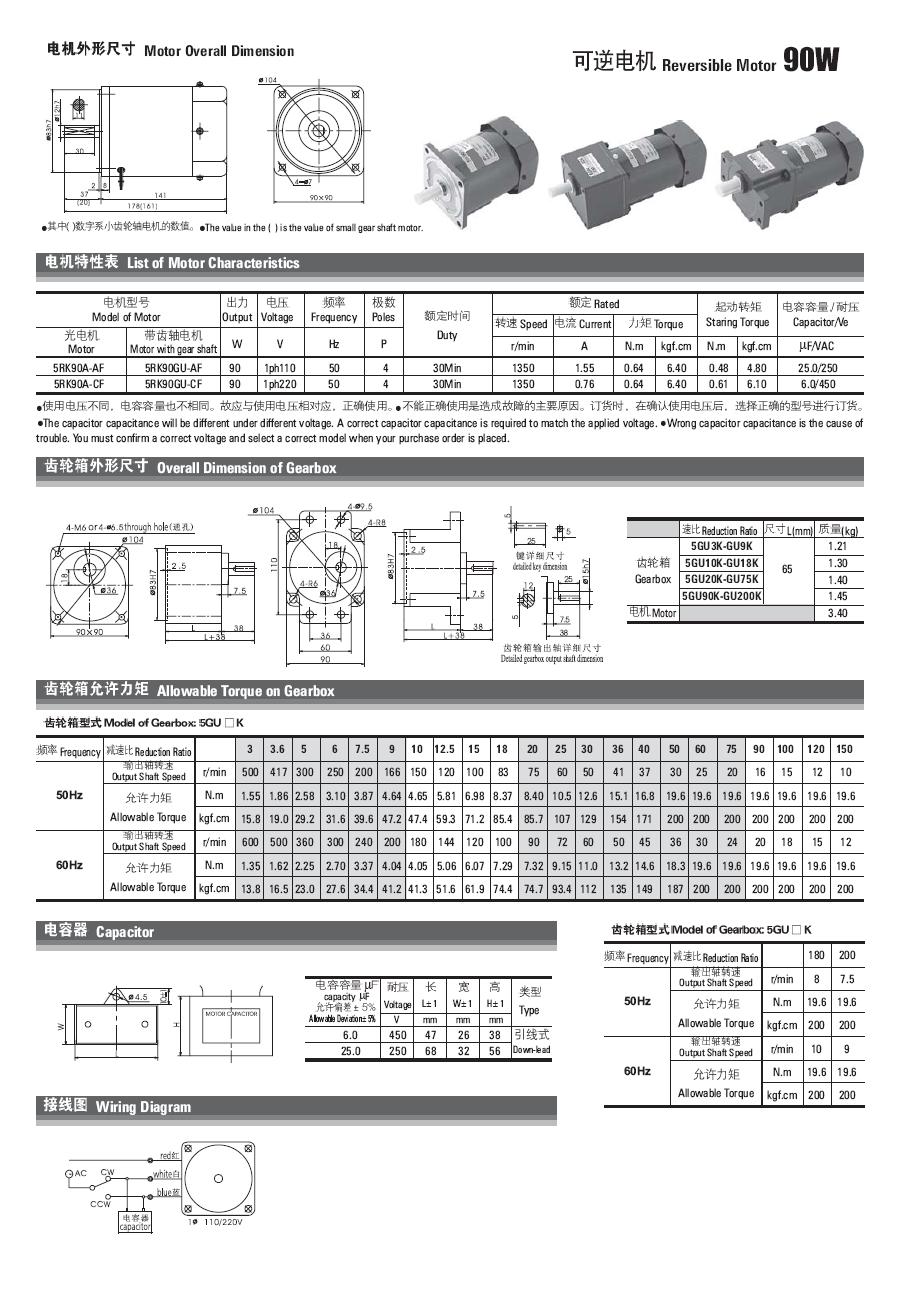

| 7.5RK90W电机特性和外形尺寸 | |

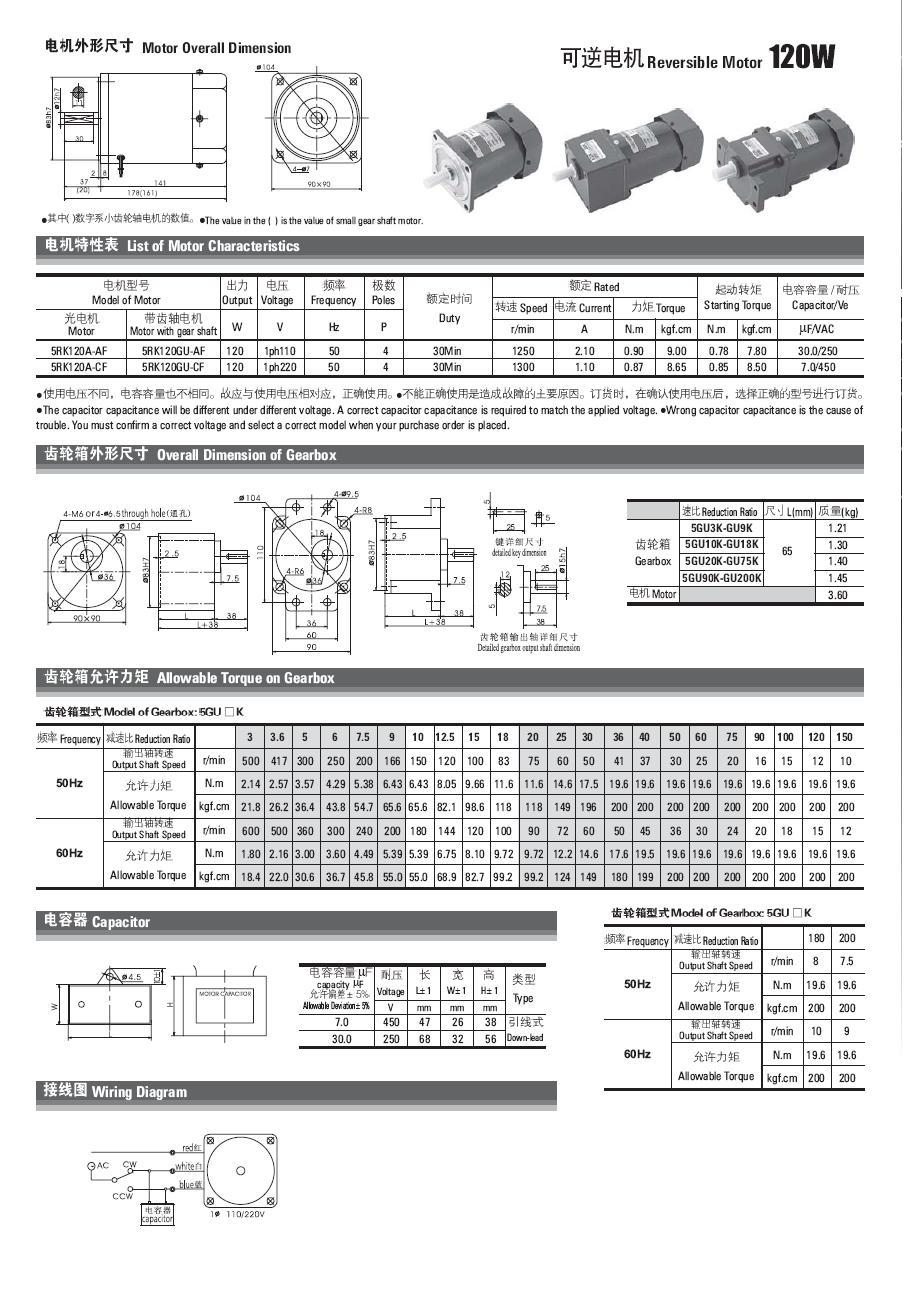

| 8.5RK120W电机特性和外形尺寸 |
