IK系列感应电机
感应电动机特性:
1、 微型感应电动机所指的是感应运转型感应电动机,这种电动机不只在启动时,在运转当中也使用电磁线圈和电容器,虽然启动转矩不是很大,但其结构简单,信赖度高,效率也比较高,可连续运转;
2、 单相电动机运转时,产生与运转方向逆方向的转矩,因此不可能在短时间内改变方向。请在电动机完全停止以后,再转换其运转方向;
3、 三相电动机以三相电源驱动感应电动机,其效率很高,启动力矩也比较大,信赖度高。
电动机型号表示:
5 I K 60 R GN – C T E
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
①
|
电机尺寸 0:42mm 2:60mm 3:70mm 4:80mm 5:90mm 6:104mm
|
②
|
类型名称 I:感应电动机 R:可逆电动机 T:转矩电动机
|
③
|
系列名称 K:K系列
|
④
|
输出功率 例如60:60W
|
⑤
|
R:表示带调速电机 无:表示未带
|
⑥
|
转轴形状 GN:GN型齿轮轴 GU:GU型齿轮轴 A:圆轴型 A1:键槽型
|
⑦
|
电源电压-极数
A:单相100V50/60Hz4P B:单相110V50/60Hz2P
C:单相220/230V50Hz4P D:单相22050Hz2P
E:单相110/120V60Hz4P H:单相220/230V60Hz4P
S:三相200/220/230V50/60Hz4P S3:三相380/400/415V50/60Hz4P
T:三相200/220/230V50/60Hz2P T3:三相380/400/415V50/60Hz2P
|
⑧
|
T:带端子箱型 F:带风扇 FF:带强制风扇 M:无励磁动作型电磁制动电机
|
⑨
|
附电容器种类 J: 单相100V、110V、120V用电容器 E:单相220/230V用电容器
|
减速器:
5 GN 15 K
① ② ③ ④
①
|
减速机尺寸 0:42mm 2:60mm 3:70mm 4:80mm 5:90mm 6:104mm
|
②
|
齿轴类型 GN:GN型齿轮轴 GU:GU型齿轮轴
|
③
|
减速比 15:减速比15
|
④
|
轴承种类 K:滚珠轴承(对GU型方箱体标注为KB)
|
系列参数: | |

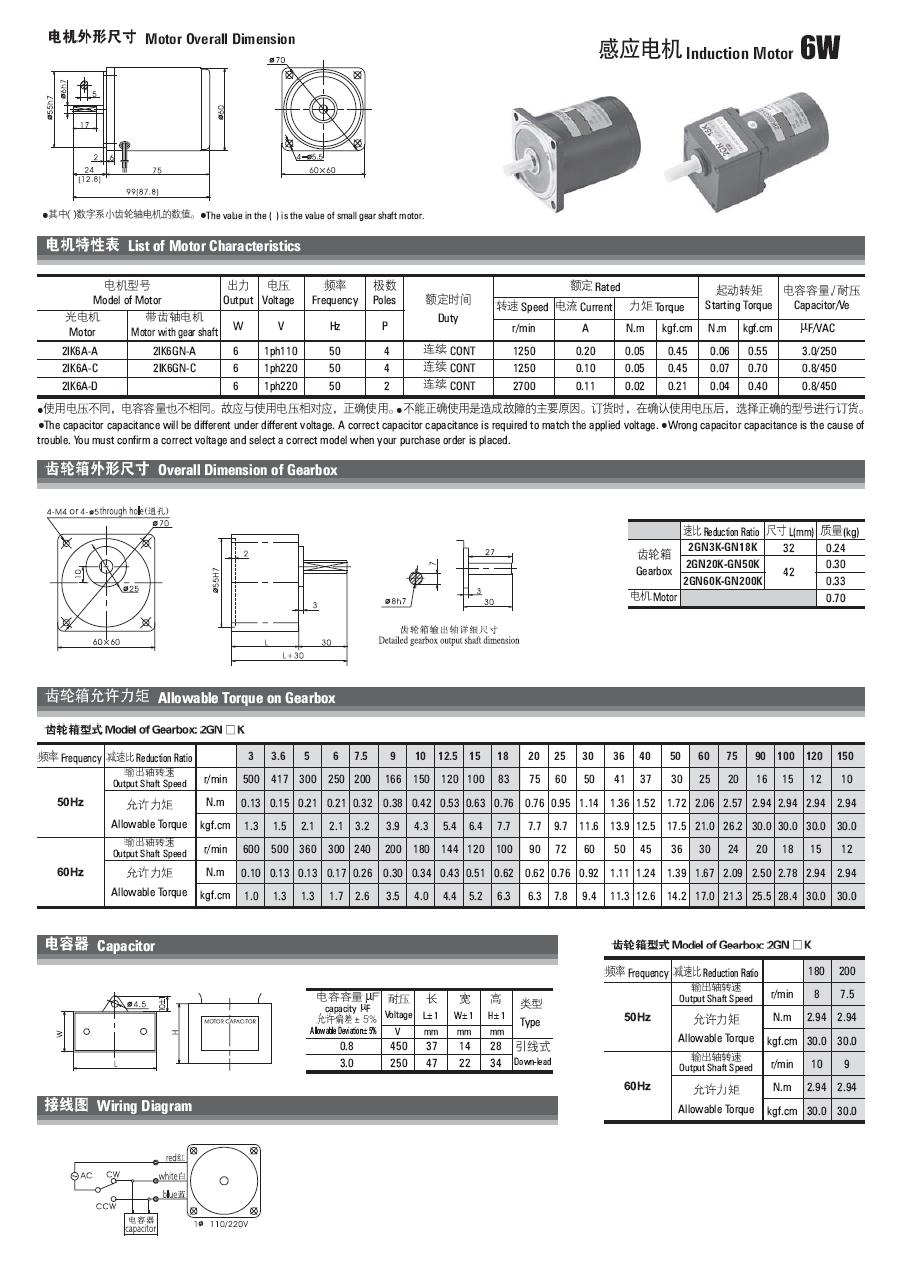

1.2IK6W电机特性与外形尺寸 | |

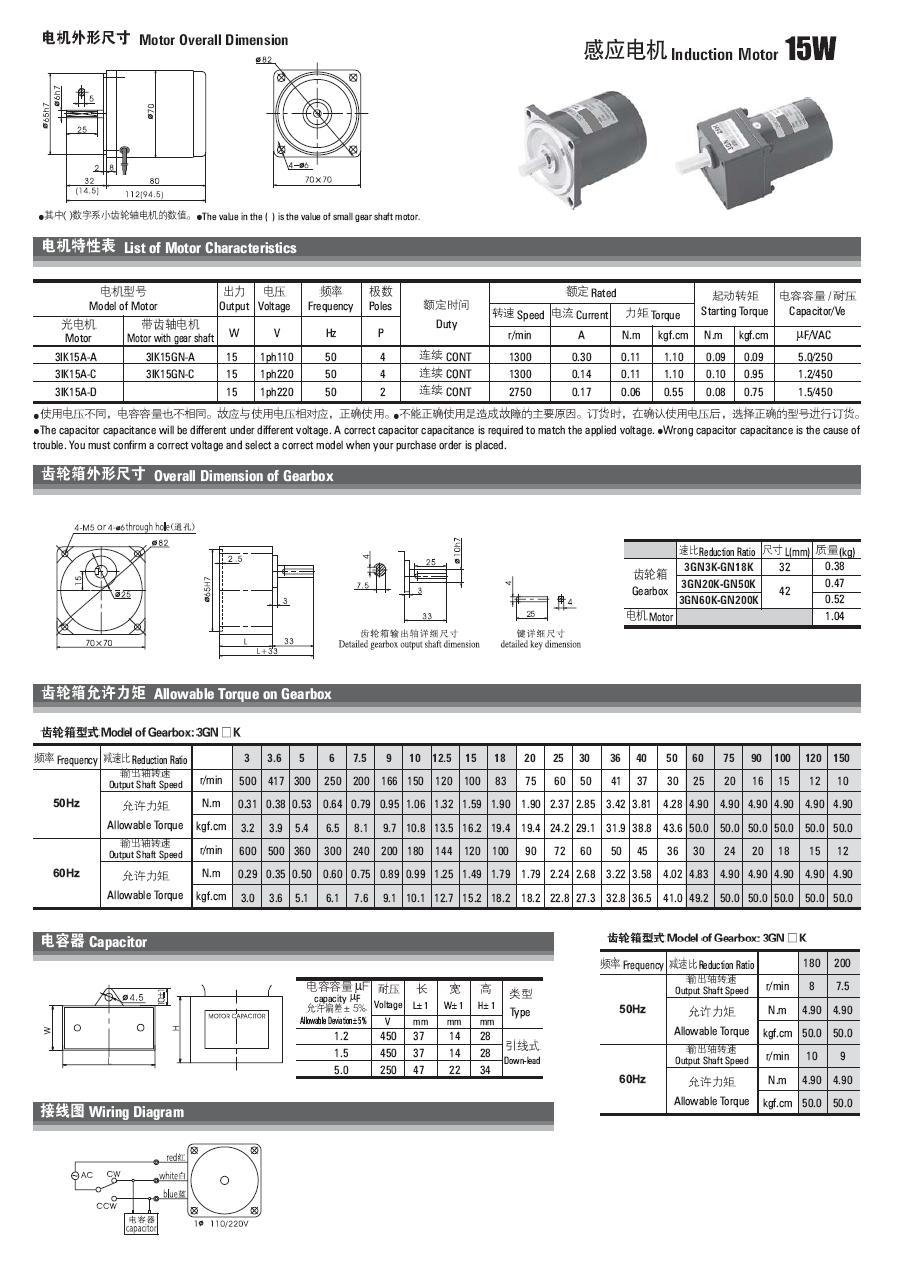

2.3IK15W电机特性和外形尺寸 | |

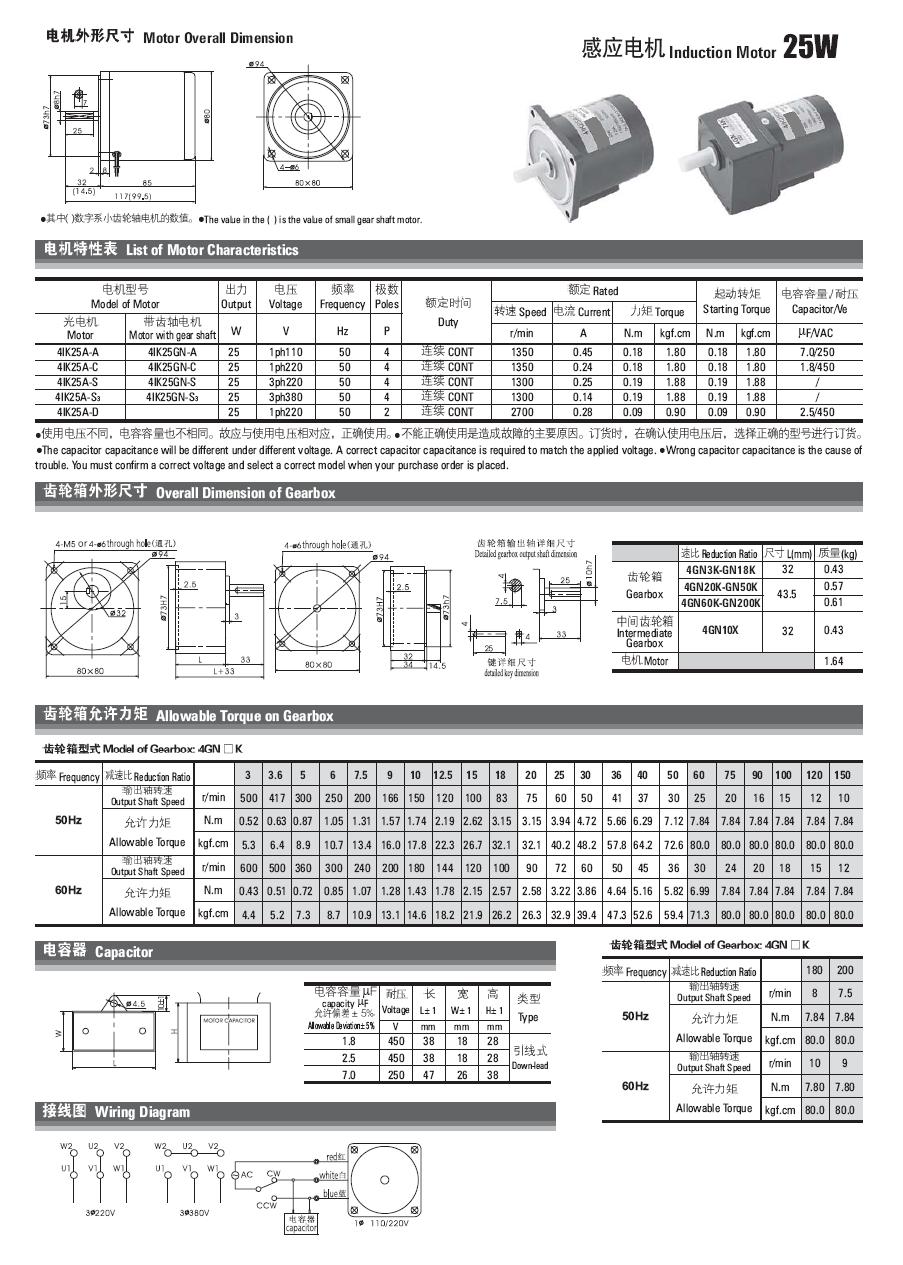

3.4IK25W电机特性与外形尺寸 | |

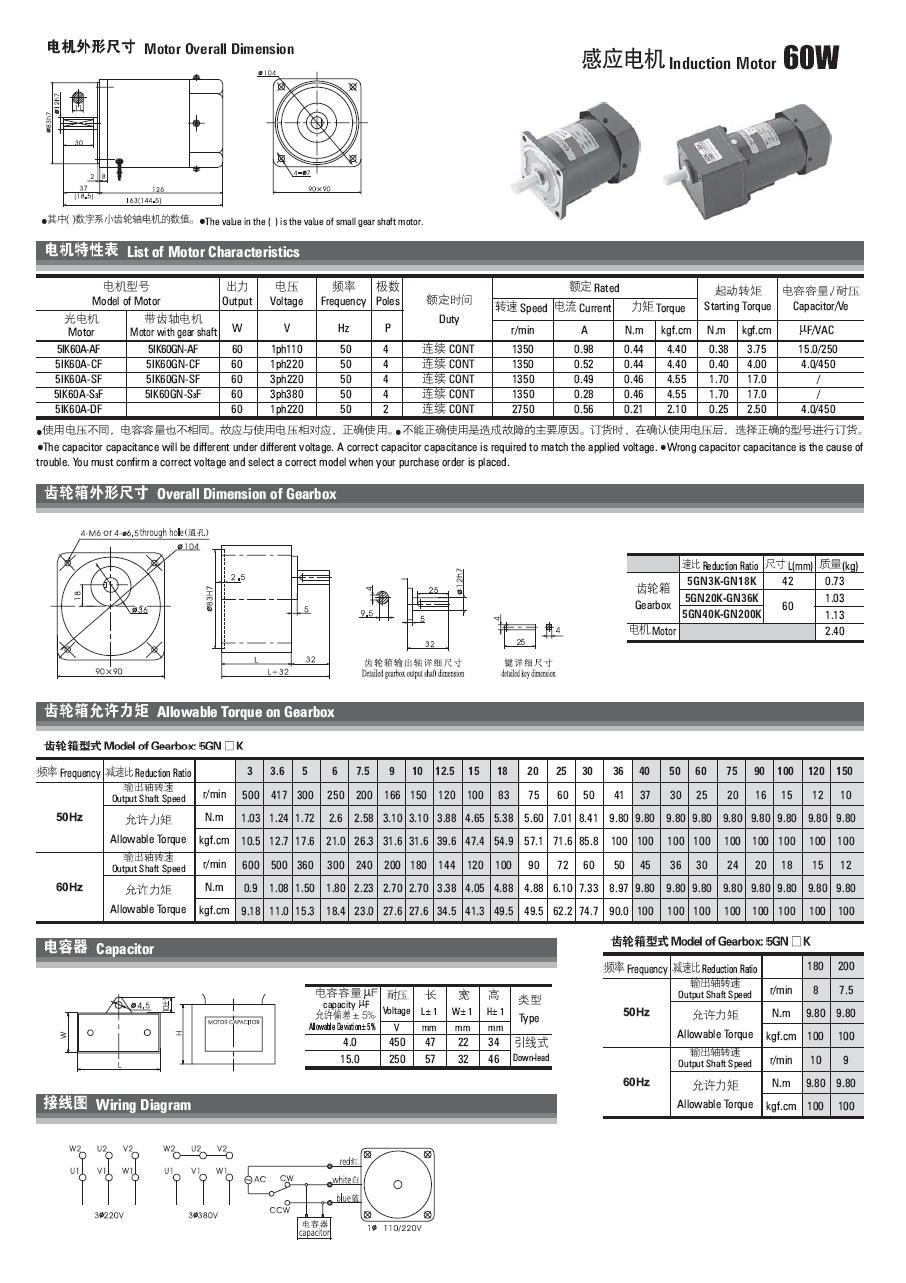

4.5IK60W电机特性与外形尺寸 | |

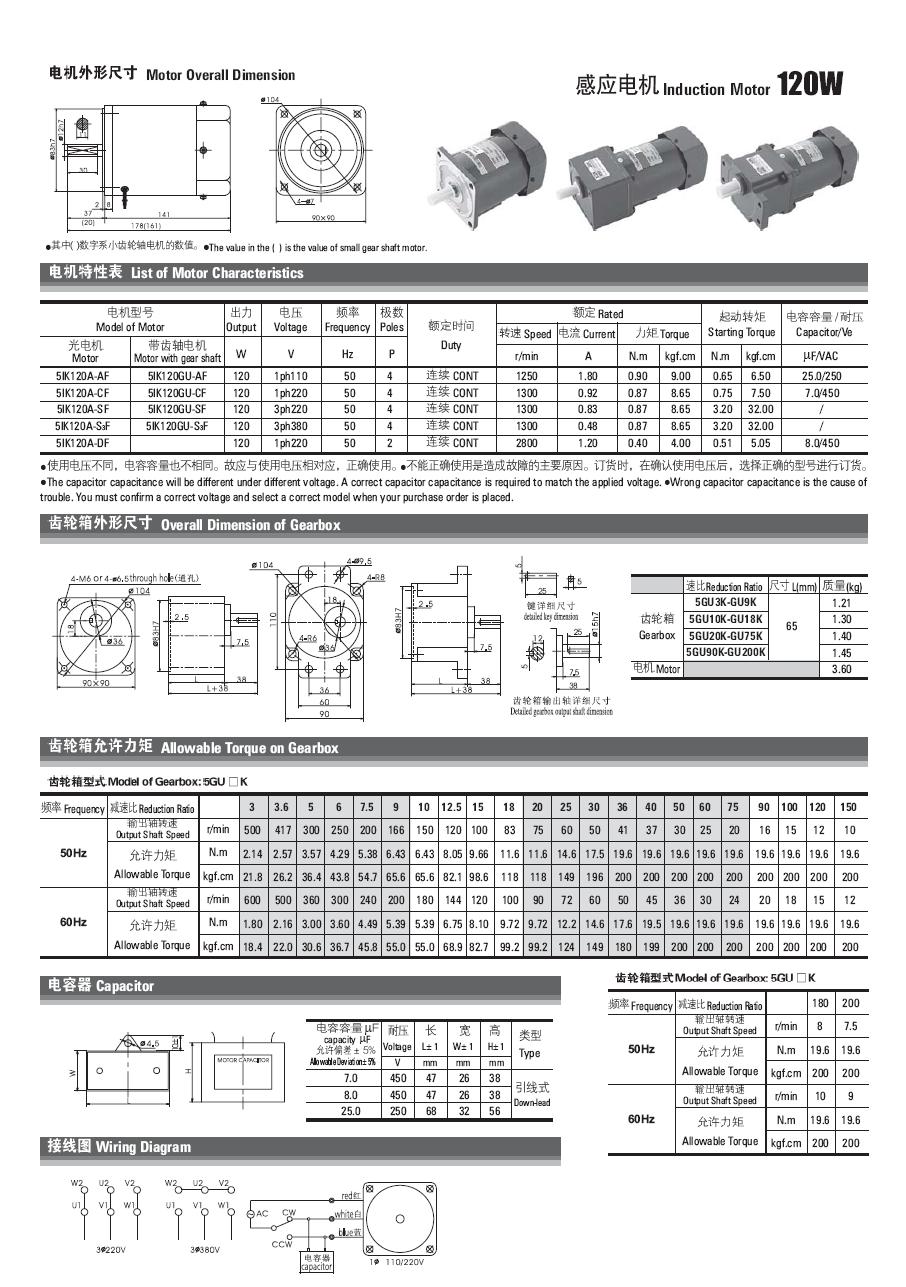

5.5IK120W电机特性与外形尺寸 | |

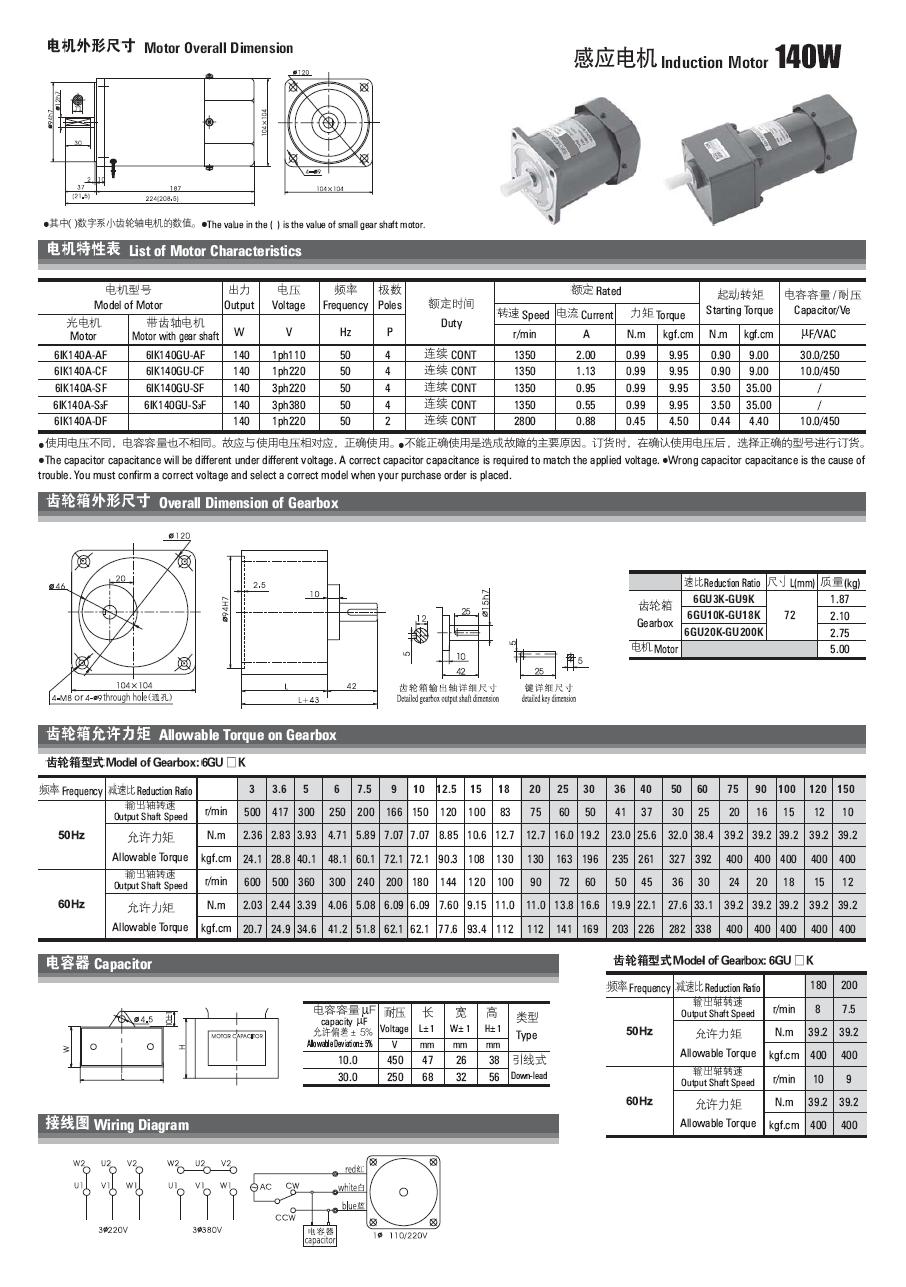

6.5IK140W电机特性与外形尺寸 |
